铝材小曲率弯曲折叠隐藏式连接结构

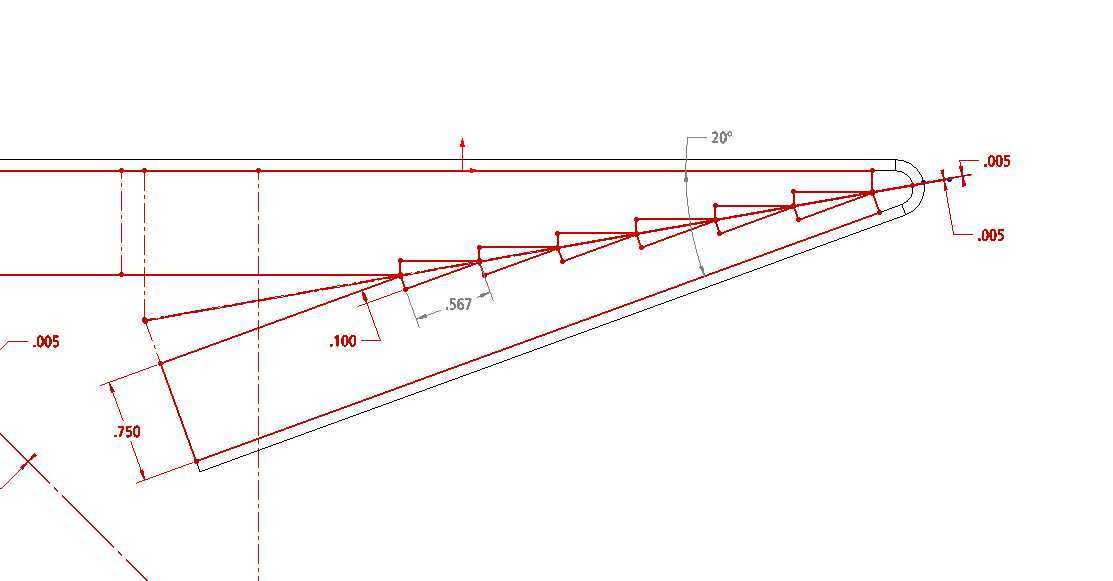

　　在非标金属结构件加工场景中，小角度厚铝材折弯一直是容易出现开裂、回弹超差的典型工艺难点，尤其是折弯角度小于30度、曲率半径接近材料厚度极限的工况，常规直接折弯工艺往往无法满足成型后结构强度与外观平整度的双重要求。这套结构针对0.75英寸厚度的铝材小角度折弯需求设计，摒弃了传统拆分零件后焊接拼接的常规思路，在待折弯的母材中间区域预制宽型折叠槽结构，通过预加工的让位结构模拟材料真实厚度的形变空间，让铝材在折弯过程中金属流动有足够的容纳空间，避免折弯处外侧拉伸开裂、内侧堆料起皱的问题。预制的折叠槽在板材展开状态下就完成粗加工，能够在折弯工序中为金属板的形变提供明确的反馈路径，作业人员可以通过槽位的形变状态直观判断折弯进给量，

　　无需反复测量角度就能控制折弯精度。折弯完成后，折叠槽的剩余结构仅在拼接位置留下焊接倒角余量，通过打磨端部处理就能完全隐藏折叠槽的加工痕迹，从外观上看与整体折弯成型的构件无明显差异，不会出现拼接焊缝外露的突兀感。结构设计过程中需要重点控制折叠槽的深度与宽度参数，槽深不能超过铝材厚度的三分之二，避免折弯后结构强度出现大幅下降，槽宽需要匹配折弯角度对应的材料延展量，预留足够的金属流动空间同时不造成多余的空隙。虽然折叠部分在加工过程中去除了部分母材，整体结构的有效承载截面有所减小，但剩余的连接部分仍然能够保持足够的结构强度，满足常规设备外罩、支撑构件的受力要求。折弯完成后沿着倒角缝隙填充环氧树脂胶，既可以填补加工留下的细微缝隙，

　　提升结构的整体密封性，也能增强拼接位置的连接强度，避免长期使用过程中缝隙位置出现锈蚀、开裂的问题。这种结构适用于各类需要小角度厚铝板折弯的设备外壳、支撑支架、防护构件等场景，相比拆分焊接的工艺，能够减少焊接后的打磨整形工作量，提升构件的外观一致性，同时相比直接折弯的工艺，能够大幅降低折弯开裂的废品率，适配常规折弯设备的加工能力，不需要定制特殊的折弯模具就能完成加工。安装边界上需要注意，采用该结构的折弯件在折叠位置的外侧尺寸与常规折弯件保持一致，不会额外占用安装空间，内侧因为折叠槽的填充处理，也不会出现突出的焊瘤影响内部构件的装配，能够直接适配原有设计的安装孔位与配合尺寸，不需要针对连接结构额外调整整体设计参数。
