体素化深腔曲面支撑艺术摆件结构

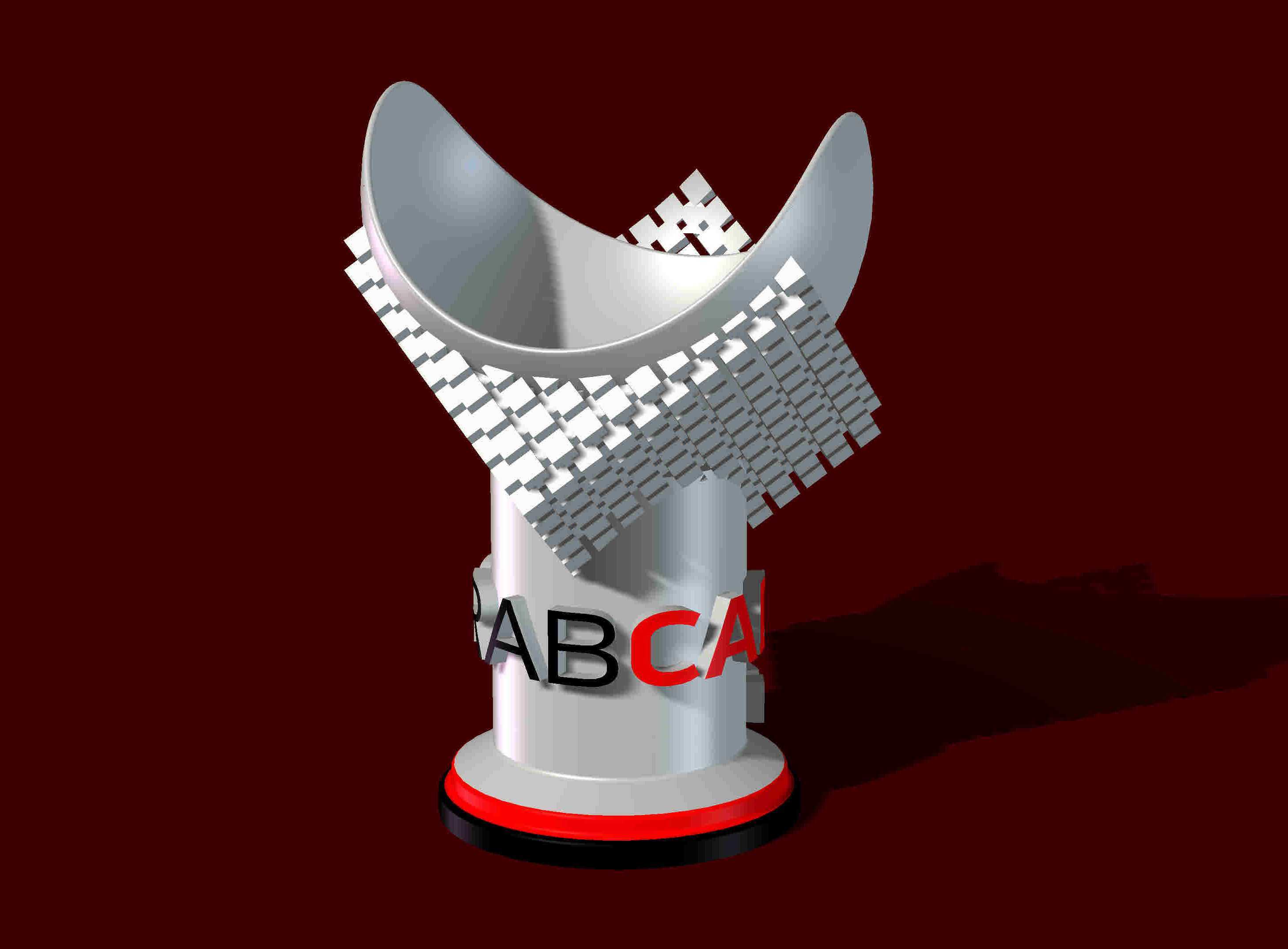

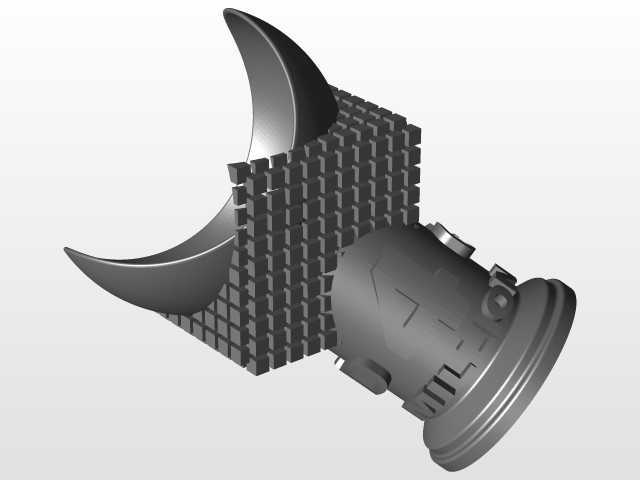

　　该结构的核心设计围绕体素堆叠逻辑展开，将离散立方体单元作为基础造型元素，通过布尔运算完成深腔曲面与支撑结构的融合，适配3D打印的逐层成型工艺特性。从实际应用场景来看，这类结构可作为3D打印工艺验证件，用于测试大倾角曲面的无支撑打印能力、体素单元间的粘接强度，也可作为创意展示摆件放置于工业设计展厅、3D打印实验室，直观呈现离散化造型的视觉效果。设计过程中，首先确定顶部双弧面深腔的曲率边界，该深腔的凹陷深度达到整体高度的三分之一，腔体内壁无额外支撑筋，完全依靠体素单元的逐层堆叠实现自支撑，打印时无需添加可溶性支撑材料，减少后处理工序的工作量。中部的体素支撑区域采用渐变密度排布，靠近圆柱基座的部分体素单元密度更高，

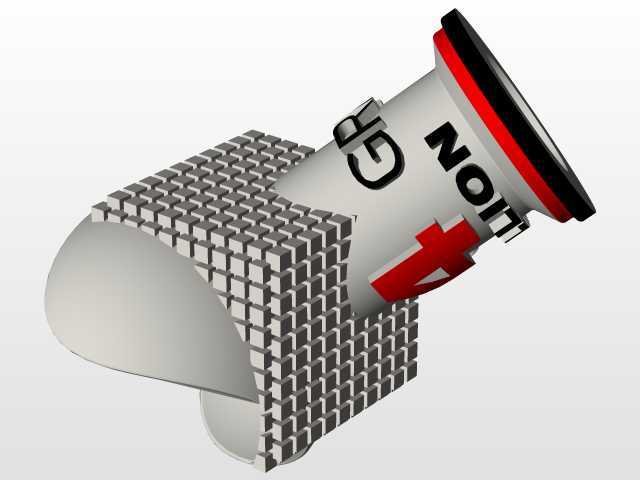

　　保证整体结构的抗倾覆稳定性，靠近顶部曲面的部分体素单元做渐隐处理，弱化支撑结构的视觉厚重感，让顶部曲面呈现悬浮的视觉效果。底部圆柱基座的直径与整体高度的比例控制在1:2.2，基座底部设置1.5mm厚度的环形凸台，既可以增加摆放时的接触面积，也能避免打印过程中底部翘曲变形。基座侧面的字符标识采用嵌入式设计，字符凸起高度0.8mm，与基座表面一体成型，无需后续粘接工序。从安装边界来看，该结构整体外轮廓最大直径不超过120mm，总高度控制在260mm以内，可适配主流桌面级3D打印机的成型仓尺寸，摆放时占用的桌面空间不超过150mm见方，无需额外固定结构，依靠自身重量即可保持稳定。结构的受力路径经过优化，

　　顶部深腔承受的竖向载荷通过体素支撑区域均匀传递到底部基座，体素单元间的连接面做0.2mm的圆角过渡，减少打印过程中的应力集中，避免层间开裂问题。深腔的曲面弧度经过反复调整，保证打印过程中每一层的悬垂角度不超过45度，符合FDM工艺的自支撑成型要求，即使是入门级3D打印机也能完成完整打印，不会出现曲面塌陷的问题。体素单元的尺寸统一为5mm见方，单元之间的间隙控制在0.3mm，既保证镂空的视觉效果，也避免间隙过小导致打印时出现粘黏问题，影响整体造型的精致度。
