环形曲面跨面衔接几何结构设计

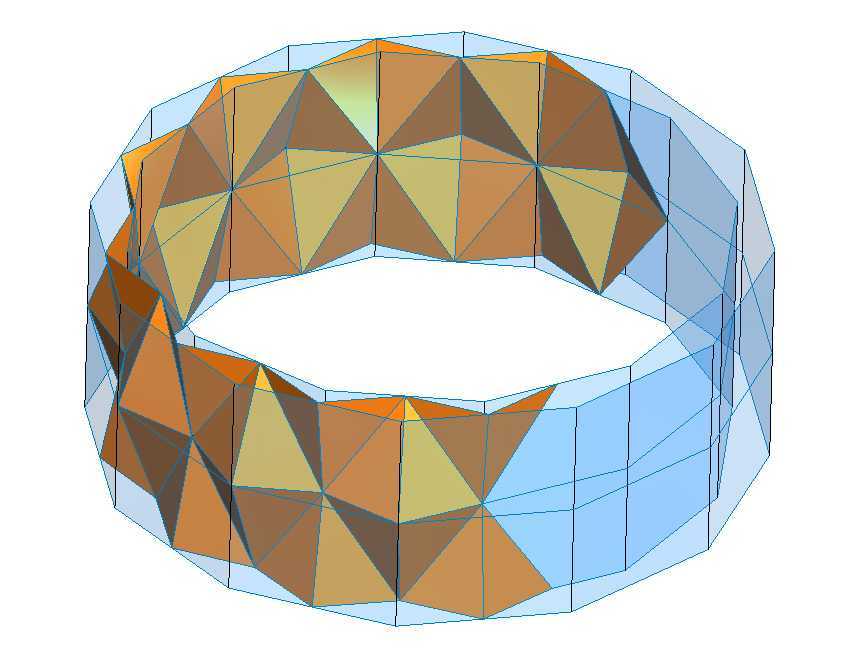

　　在曲面类零部件的结构设计场景中，这类跨表面衔接的几何结构常应用于需要平滑过渡不同曲率表面的工况，比如环形密封件的贴合面、回转类壳体的曲面拼接、流体通道的内壁过渡段等场景，核心作用是消除不同表面之间的棱边应力集中，保证曲面连续性满足工况要求。从结构本身来看，主体采用环形薄壁框架作为基础载体，框架表面由多段平面面片拼接拟合出近似圆柱面的环形轮廓，这种分块拟合的设计思路，一方面可以降低复杂曲面的建模难度，通过可控数量的平面面片逼近目标曲面，在满足工程精度要求的前提下减少曲面运算量；另一方面也为后续的曲面加工提供了便利，分块面片可以对应多轴加工的不同刀路分区，减少加工过程中的刀具姿态突变。在环形框架的内侧，设置了多面体拼接的跨面衔接结构，

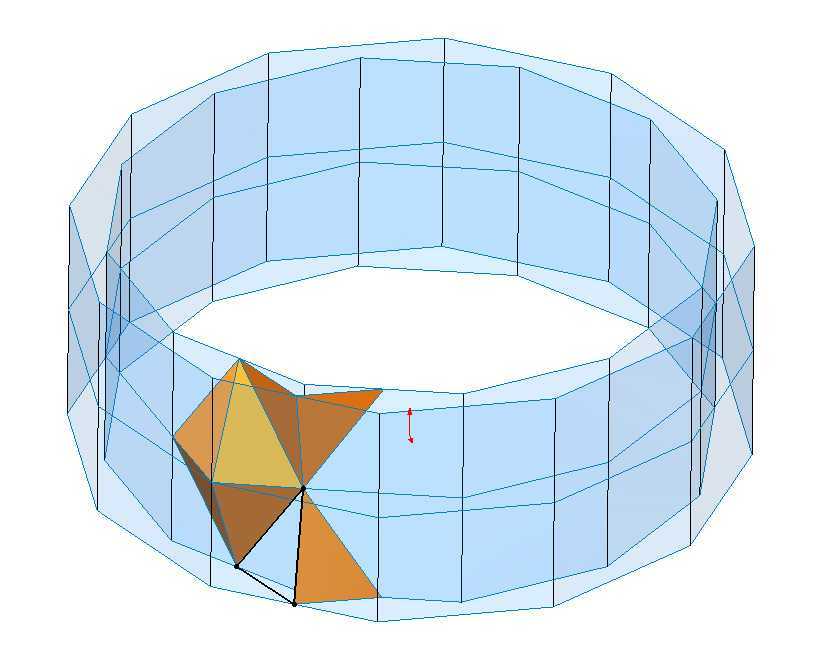

　　该结构通过三角形面片的组合，实现了环形框架两个不同轴向位置表面之间的平滑跳转衔接，三角形面片的顶点全部锚定在环形框架的表面棱线上，保证衔接结构与主体框架之间没有几何间隙，避免后续有限元分析时出现网格畸变问题。设计过程中需要重点控制衔接结构与主体环形面的相切连续性，衔接处的曲率偏差需要控制在工程允许范围内，防止出现应力突变导致零部件在受载时从衔接位置开裂。从安装边界来看，该结构的整体外轮廓为规则环形，安装时可依托环形端面作为定位基准，不需要额外设计复杂的定位结构，衔接结构完全处于环形框架的内部空间，不会超出环形结构的外轮廓边界，不会对周边配套零部件的安装造成干涉。这类结构在实际应用中，还可以根据具体工况调整环形框架的直径、壁厚，

　　以及跨面衔接结构的面片数量和倾斜角度，适配不同的曲率过渡需求，比如在流体输送的环形通道内壁使用时，可以调整衔接面片的曲率，减少流体在通道内的湍流阻力；在密封类环形件的接触面使用时，可以提高衔接面的表面贴合精度，保证密封性能。建模时需要注意分块面片之间的拓扑关系，确保所有面片的边都实现共边约束，避免出现自由边导致的模型几何错误，同时要控制面片的疏密程度，在衔接位置适当加密面片，保证过渡曲面的平滑度，在非关键的环形主体区域可以适当减少面片数量，降低模型的整体数据量，提升后续装配、仿真环节的运算效率。
