镂空环形拼接多面体金属钣金构件

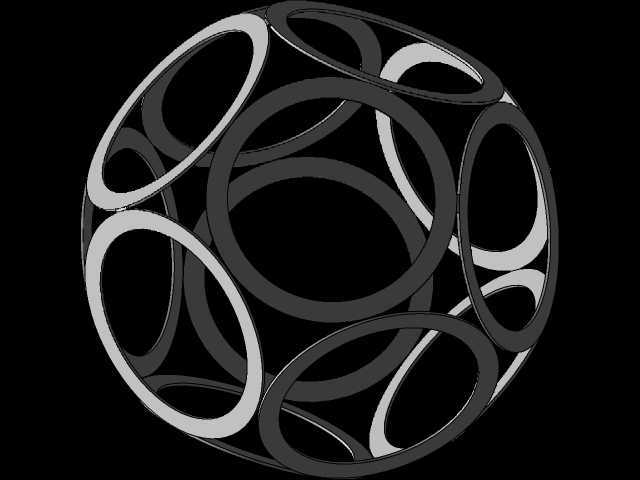

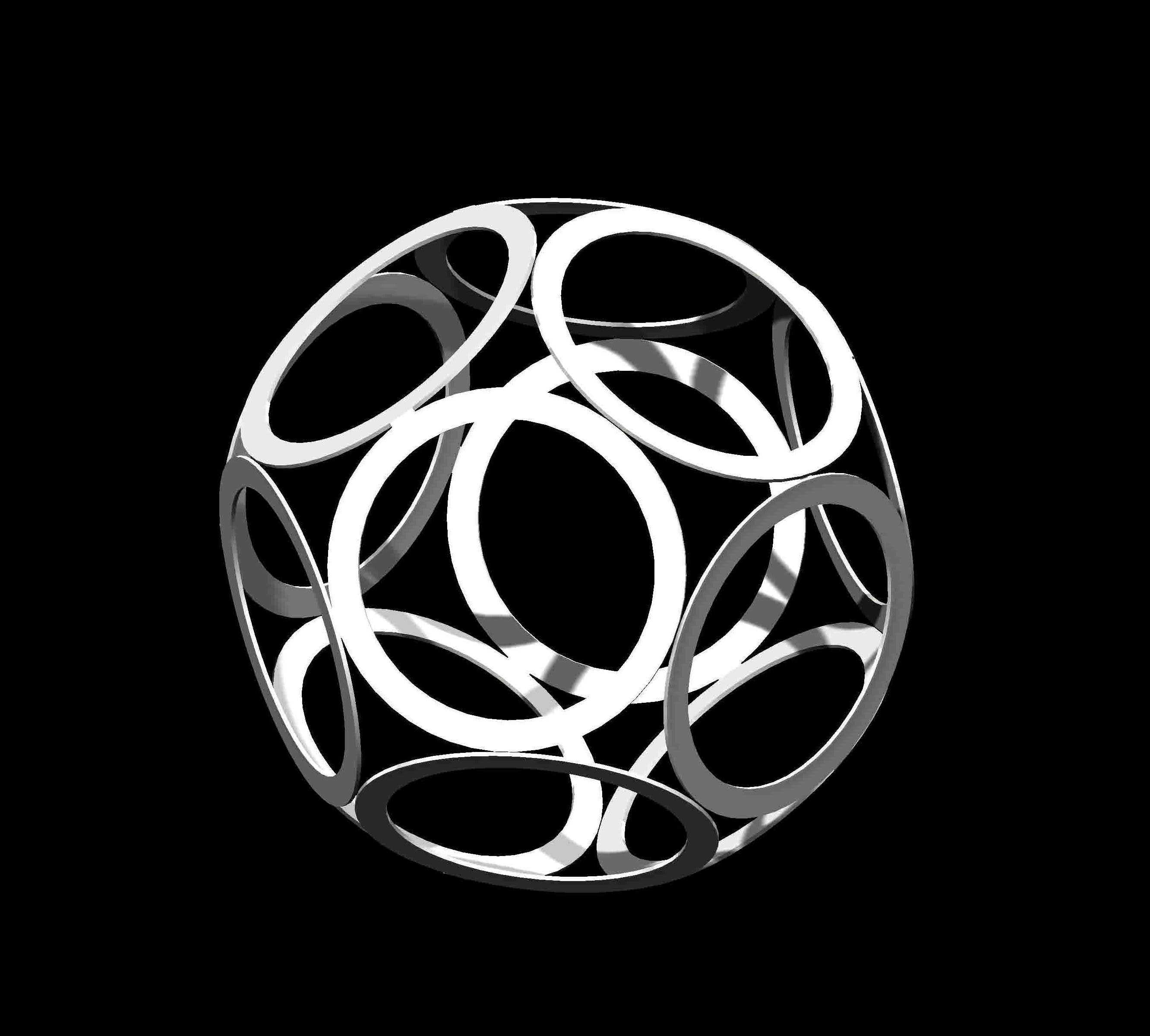

　　这类多面体金属构件常应用于轻量化装饰结构、流体整流栅格、特种过滤支撑框架等场景，在通风设备的均风段、艺术装置的承重骨架、实验设备的流体扰流单元中都能见到同类结构的身影。设计之初需要先平衡结构刚性与通透率的矛盾，采用1.5mm厚度的金属薄板加工，既能够保证整体结构在常规受力下不发生形变，又能最大限度降低整体自重，减少安装基座的承重负荷。整个构件由多组等截面环形金属条拼接成闭合多面体形态，每一段环形条的曲率都经过反复校核，相邻环条的衔接处采用贴合对接的方式，不需要额外的连接角件，依靠钣金折弯后的自身形变应力就能实现初步定位，后续焊接或者粘接固定时的操作空间充足，不会出现干涉问题。从安装边界来看，整个构件为对称球形轮廓，

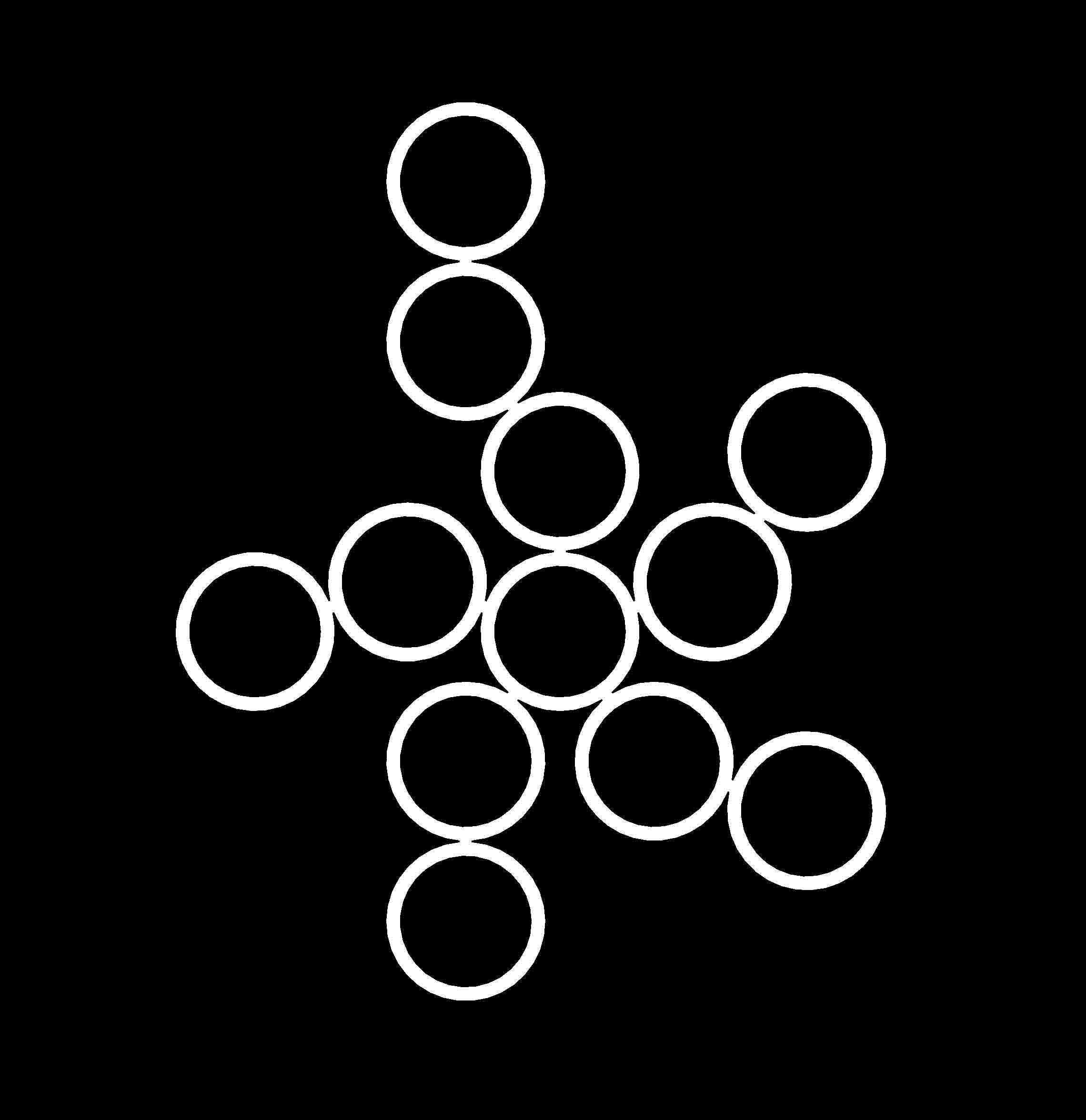

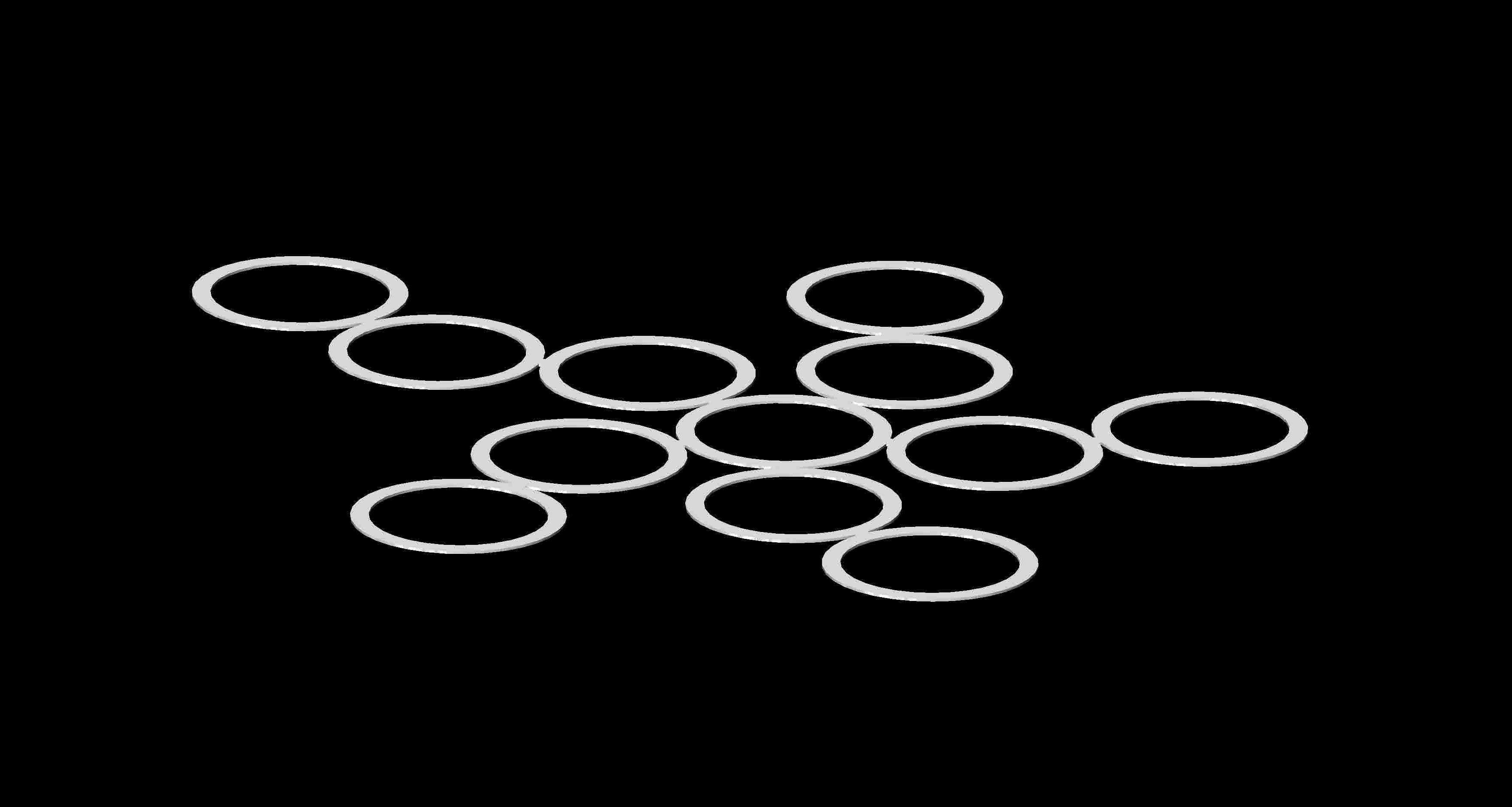

　　外接圆直径可根据实际使用场景调整缩放，所有环形条的截面宽度保持一致，安装时可通过任意一个环形内圈与外部支架固定，固定点可均匀分布在三个以上的环形部位，避免单点固定带来的应力集中问题。在钣金展开阶段，需要提前预留折弯余量，每一段环形条的展开长度都要扣除折弯处的材料延展量，避免拼接后出现环条错位、整体轮廓失圆的问题。这类结构不同于常规的实心多面体构件，镂空的环形结构能够让流体、光线从各个方向穿透，在作为设备防护罩使用时，既能够阻挡大尺寸异物进入设备内部，又不会阻碍散热气流的流通，同时相比冲孔板类的防护罩，自重能够降低六成以上。设计过程中需要注意相邻环形条的衔接角度，所有衔接点的切线方向保持一致，避免出现尖角凸起，

　　减少后续表面处理的打磨工作量，也能避免安装使用过程中出现划伤操作人员的风险。针对薄板加工的特性，环形条的折弯半径设置为板材厚度的两倍，既能够保证折弯处不会出现开裂，也能让环形条的曲面过渡足够顺滑，拼接后整体轮廓流畅无突兀折痕。在实际选型应用时，可根据使用环境选择不同的金属材质，常规室内场景可选用普通冷轧钢板做喷塑处理，户外或者腐蚀环境下可选用不锈钢或者铝合金板材加工，不同材质的加工折弯参数需要对应调整，保证成型精度。
