航空用铝制轻量化支撑连接构件

　　这类铝制支撑构件主要应用于民用及通用航空飞行器的机身内部次承力结构区域，承担机载设备、管线排布或是局部蒙皮连接的载荷传递作用，在航空制造领域属于典型的轻量化结构连接件。从实际使用场景来看，这类支架多布置在机身非主承力框段的设备舱、客舱内饰基层或是航电系统安装位，既要满足对应安装点位的静载荷承载要求，也要适配飞行过程中的振动、温度交变工况，避免长期使用下出现疲劳变形或是连接失效问题。

　　设计这类构件时，首先要结合安装边界的空间约束确定整体轮廓，航空场景下的安装空间往往十分紧凑，支架的外形不能和周边的管线、相邻设备、机身框梁产生运动干涉，所有的弯折角度、连接耳片的位置都要匹配机身预设的安装点位，安装孔的同轴度、孔位公差需要控制在航空装配要求的精度范围内，避免现场装配时出现修配量过大的问题。材料选用铝质合金本身就是航空结构件的常规选型，在满足强度要求的前提下尽可能降低构件自重，减少飞行器的无效载荷，这对于提升飞行器的燃油效率、增加有效载荷都有实际意义。

　　从结构特性来看，这类支架的截面设计会根据载荷分布做差异化处理，承力路径上的截面会做适当加厚，非承力区域则会通过结构优化去除多余材料，在保证整体刚性的前提下控制重量。连接耳片的位置会做局部加强，避免螺栓连接位置出现应力集中，长期受振动载荷下产生裂纹。构件的边缘都会做圆角过渡处理，既减少加工过程中的应力残留，也避免安装维护过程中划伤操作人员或是周边的线缆、设备表层。

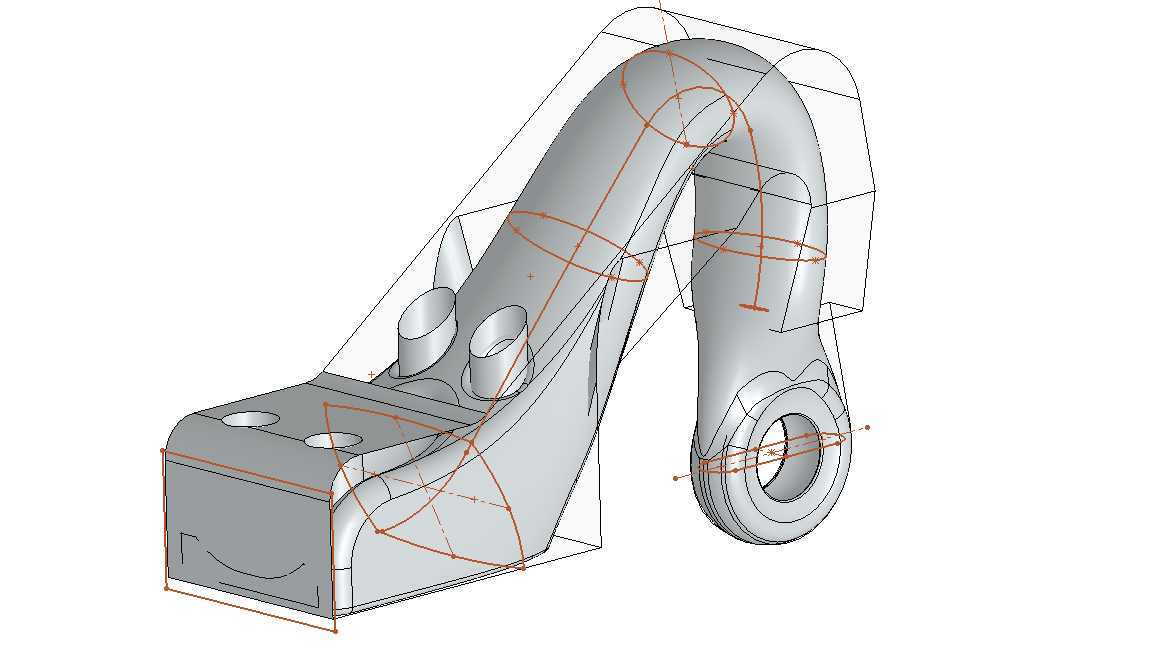

　　实际建模过程中，需要优先确认安装面的贴合度，支架和机身框梁、被支撑设备的接触面要保证足够的贴合面积，避免局部压强过大导致连接松动。所有的弯折半径要匹配铝型材的加工工艺特性，避免过小弯折半径导致加工过程中出现材料开裂，同时也要适配阳极氧化等航空铝件的表面处理工艺要求，保证构件的抗腐蚀性能，适应高空低气压、温差大的使用环境。这类构件虽然不属于飞行器的主承力结构，但直接影响机载设备的固定可靠性，设计过程中需要反复校核不同工况下的形变位移量，确保被支撑的设备不会因为支架形变出现位置偏移，影响设备正常工作。
