便携式运动显示操控控制台结构设计

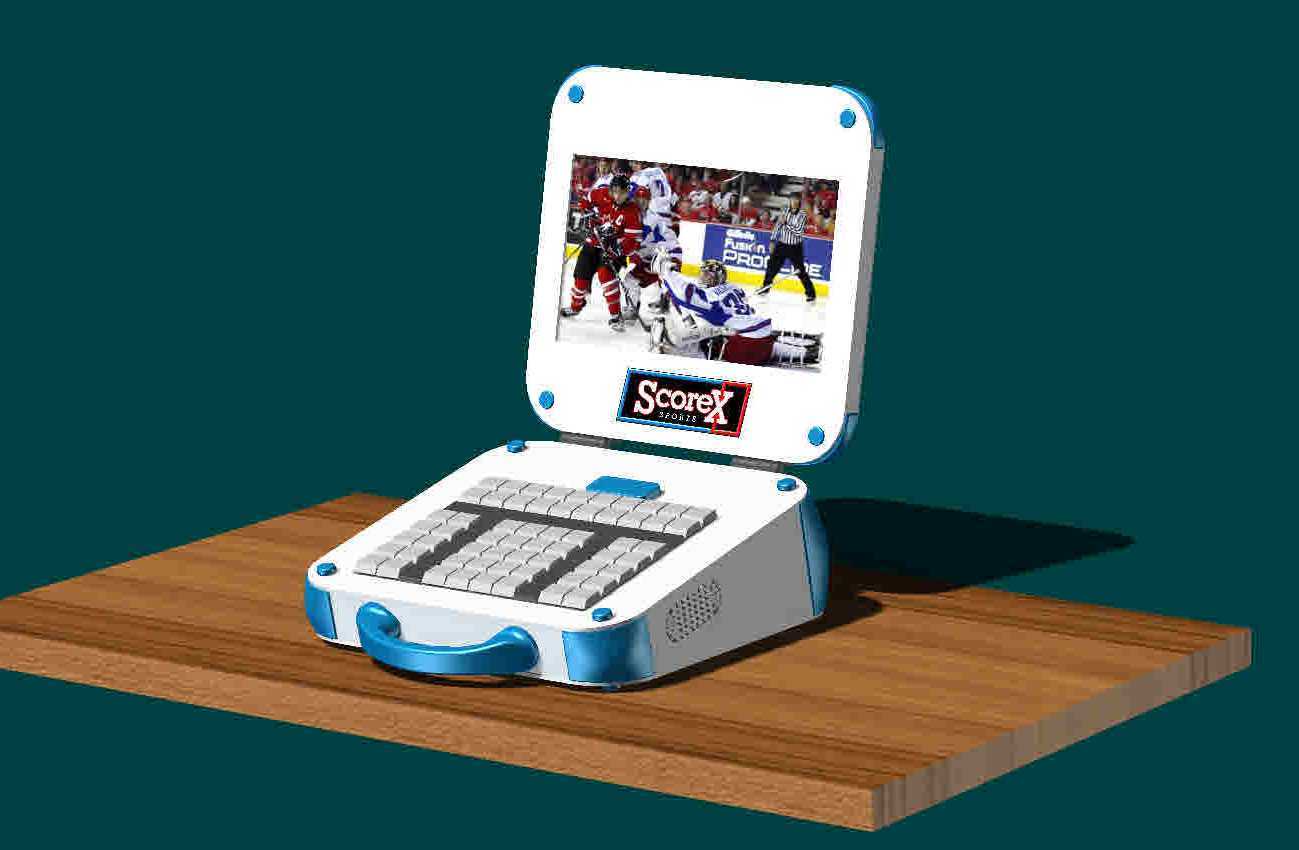

　　这款便携操控终端的设计，最初是为了适配桌面级3D打印与小型激光切割作业的现场操控需求，解决传统固定式控制台无法随设备移位、无法近距离观察加工状态的痛点。从结构布局来看，整体采用上翻盖式箱体结构，下半部分集成按键输入模组与核心运算硬件，上半部分内嵌显示面板，闭合状态下可通过前端提手实现单人携行，无需额外配备防护包装箱，适配小批量加工场景下的工位频繁调整需求。设备底部设置有防滑减震垫脚，放置于木质工作台、金属操作台面时均可保持稳定，不会因按键操作产生滑移，翻盖转轴采用阻尼结构，可在0到120度开合角度范围内任意悬停，适配不同身高操作人员的坐姿观察视角，无需额外搭配支架。从功能适配层面，显示面板可实时反馈运动机构的运行坐标、加工进度、

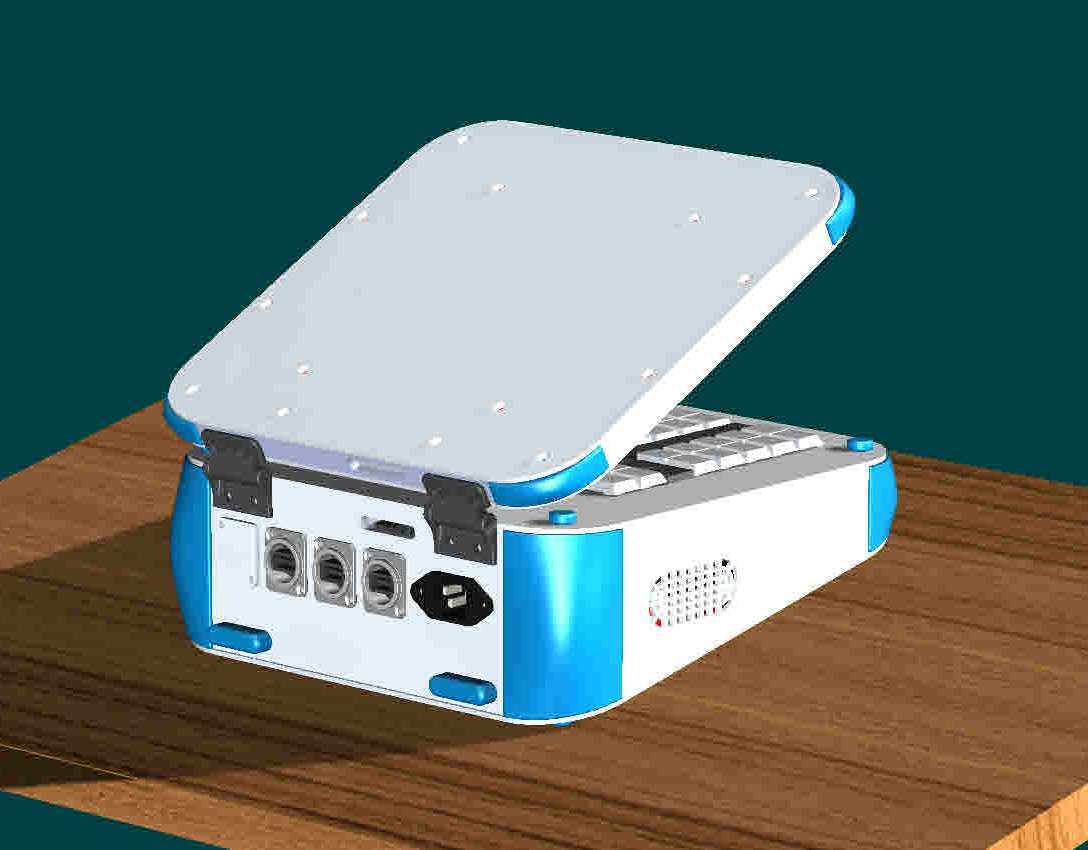

　　异常报警信息，按键区域采用分区布局，常用的启停、进给调节、坐标复位按键设置在靠近操作人员的前端区域，参数设置类按键集中在右侧区域，操作时无需大幅度移动手腕，降低长时间值守操作的疲劳感。设备侧面预留有硬件扩展接口，可直接连接3D打印机、激光切割机的运动控制板卡，无需额外转接模块，壳体边角处做了圆弧包边处理，采用蓝白双色工程塑料材质，既提升抗摔防撞性能，也能在车间复杂环境下快速识别设备位置。设计过程中充分考虑了安装边界，整体闭合后的外形尺寸可适配常规设备储物柜的层板间距，放置时不会与周边的加工刀具、耗材存放区产生干涉，壳体侧面开设的散热格栅正对内部核心运算模块的发热位置，连续8小时满负荷运行时也能保持硬件工作温度在合理区间，

　　不会因过热出现显示卡顿、控制指令延迟的问题。提手部分采用内嵌式弧形设计，握持时贴合手掌轮廓，携行时设备重心与提手受力点重合，不会出现单侧倾斜的情况，翻盖闭合后上下壳体通过卡扣锁紧，移动过程中不会意外翻开刮花显示面板。
