户外集水式遮阳伞结构三维设计

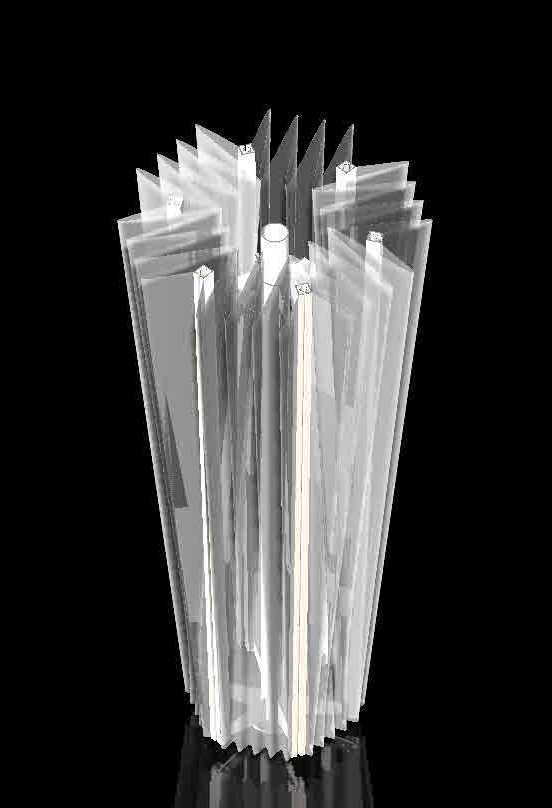

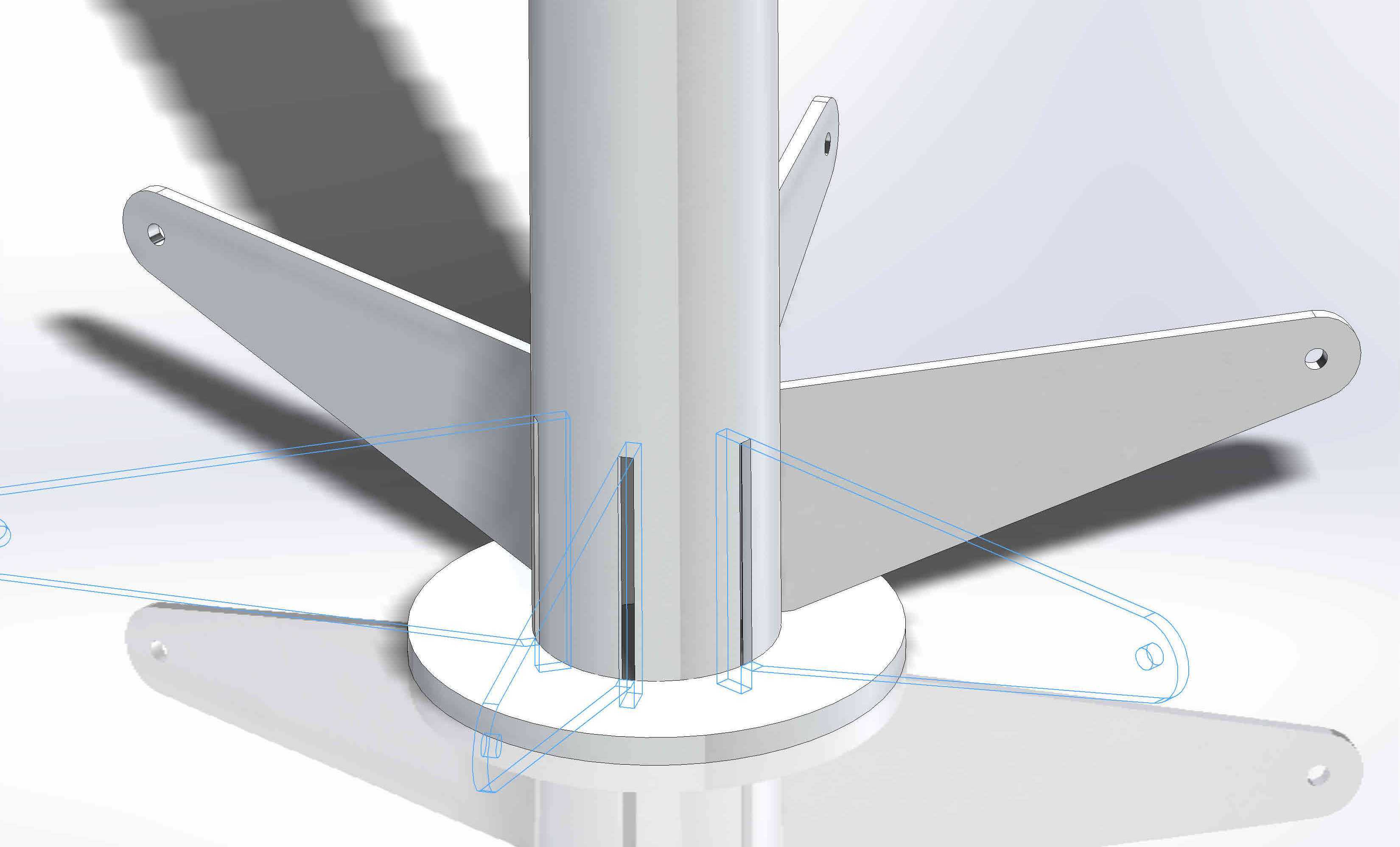

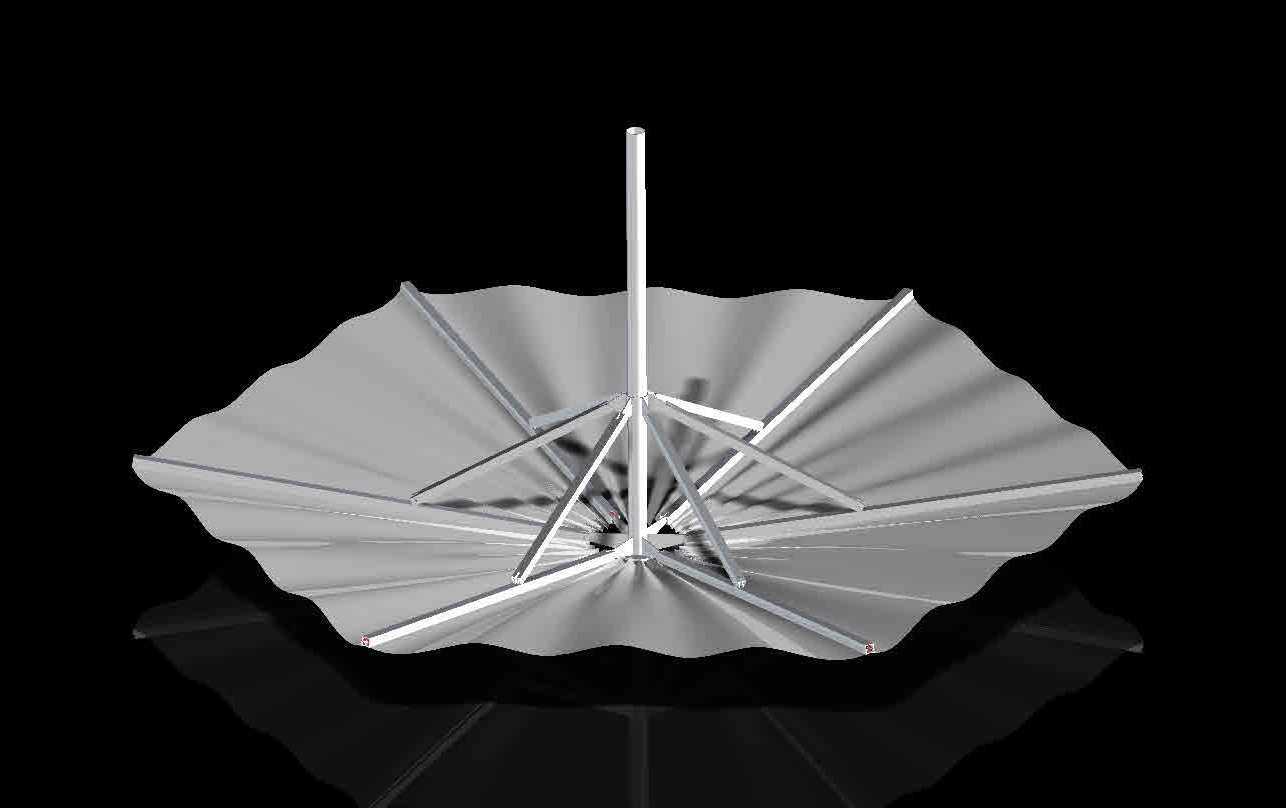

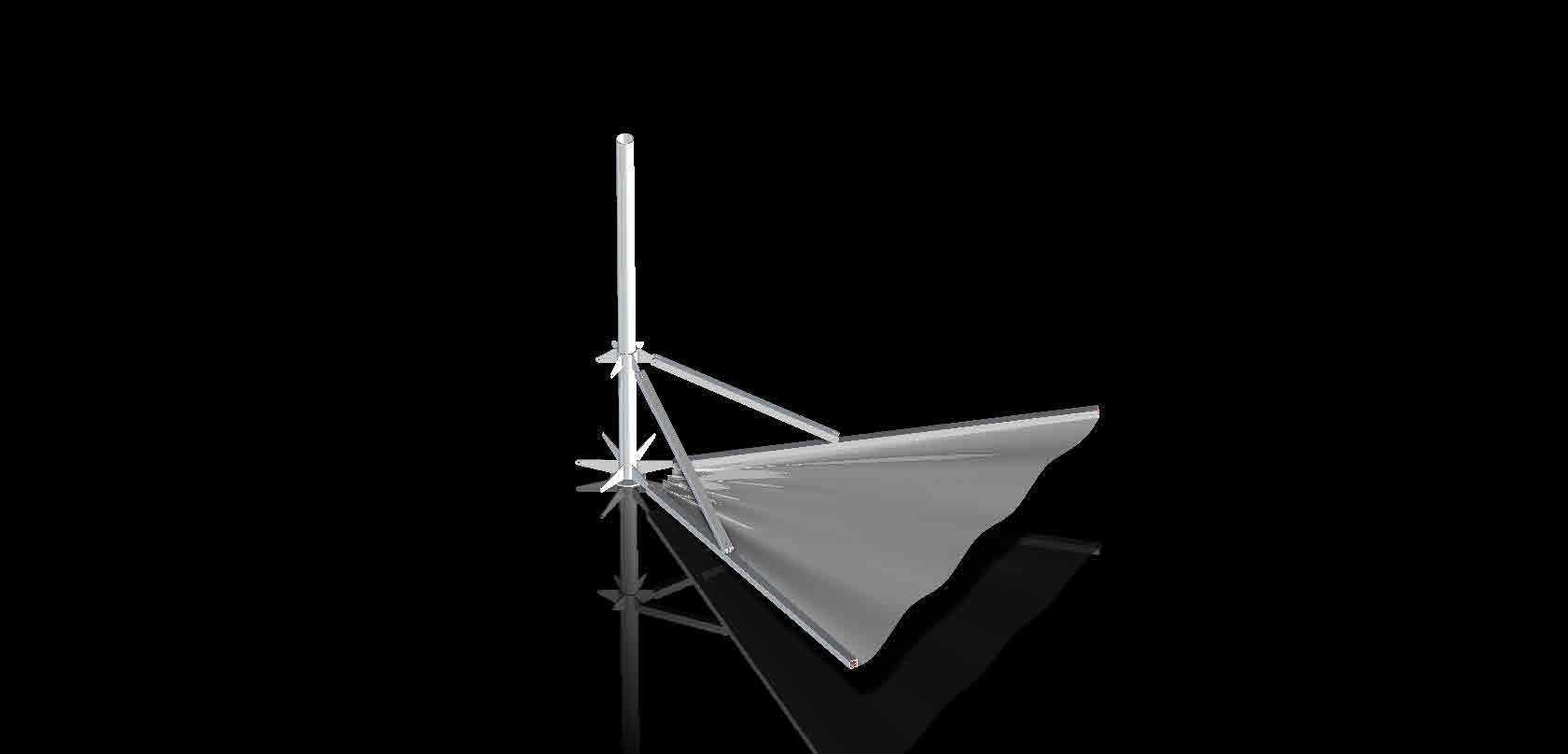

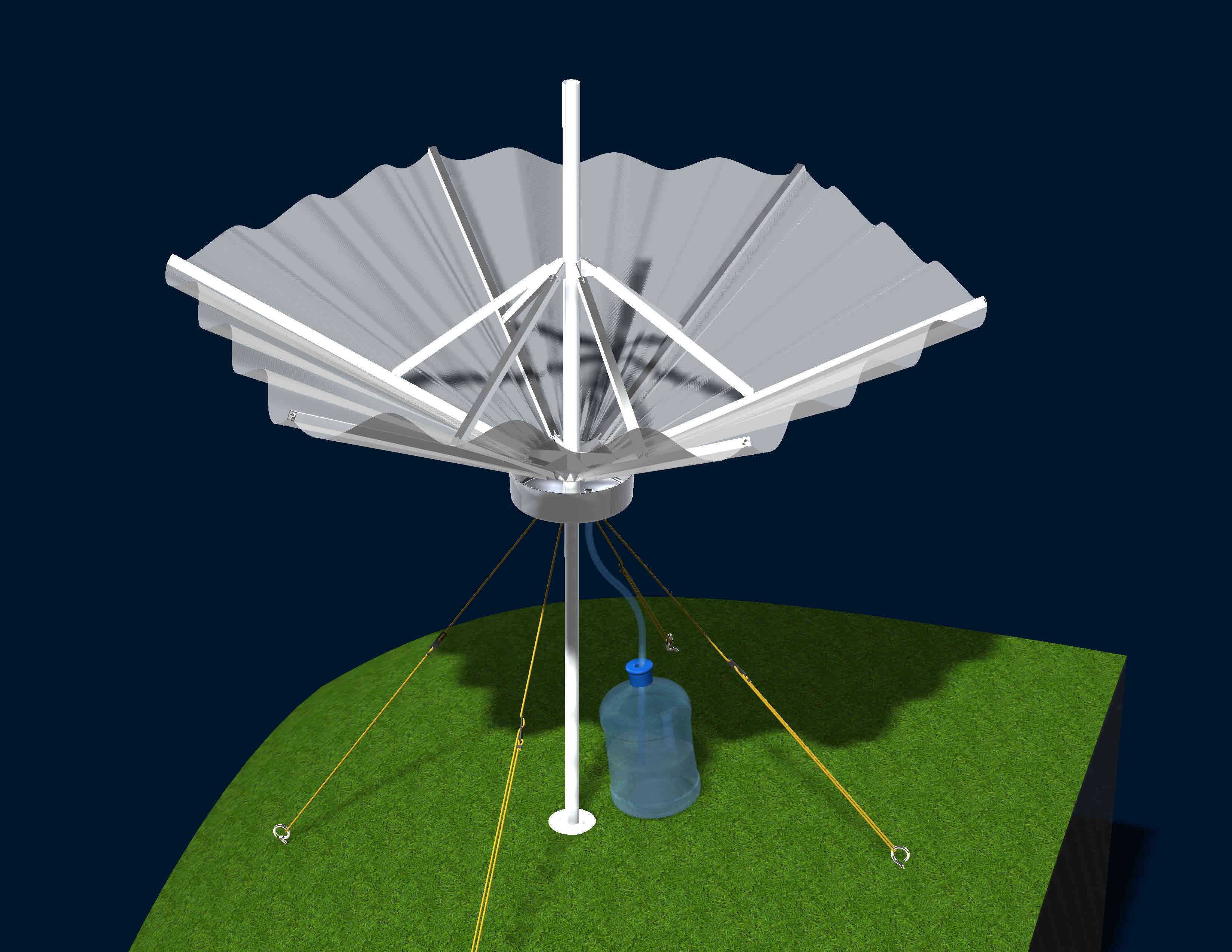

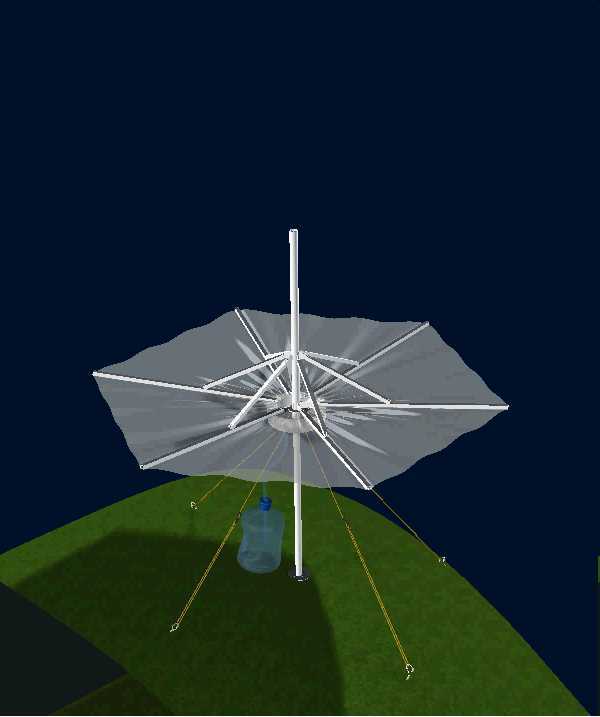

　　该伞状结构主要面向干旱少雨区域的户外公共休憩、野外作业临时驻点场景设计，兼顾遮阳挡雨与雨水收集功能，可覆盖5平方米以上的地面区域，适配营地临时休整点、山区户外作业值守点、郊野公共休息区等无固定给排水设施的使用场景。结构核心支撑采用双段铝管嵌套设计，内管与外管可相对滑动实现整体高度调节，配合拉索地锚固定后，可根据现场风力、日照角度调整伞面倾斜角度，无需额外配重即可抵御常规户外阵风载荷，安装时仅需清理出直径略大于伞面展开直径的平整地面，将中心管底部插入预设的浅坑或搭配简易固定底座即可完成部署，整体展开后中心立柱高度适配成年人站立通行需求，伞面边缘高度不会对人员活动造成磕碰阻碍。伞面采用6块三角形分片拼接成型，

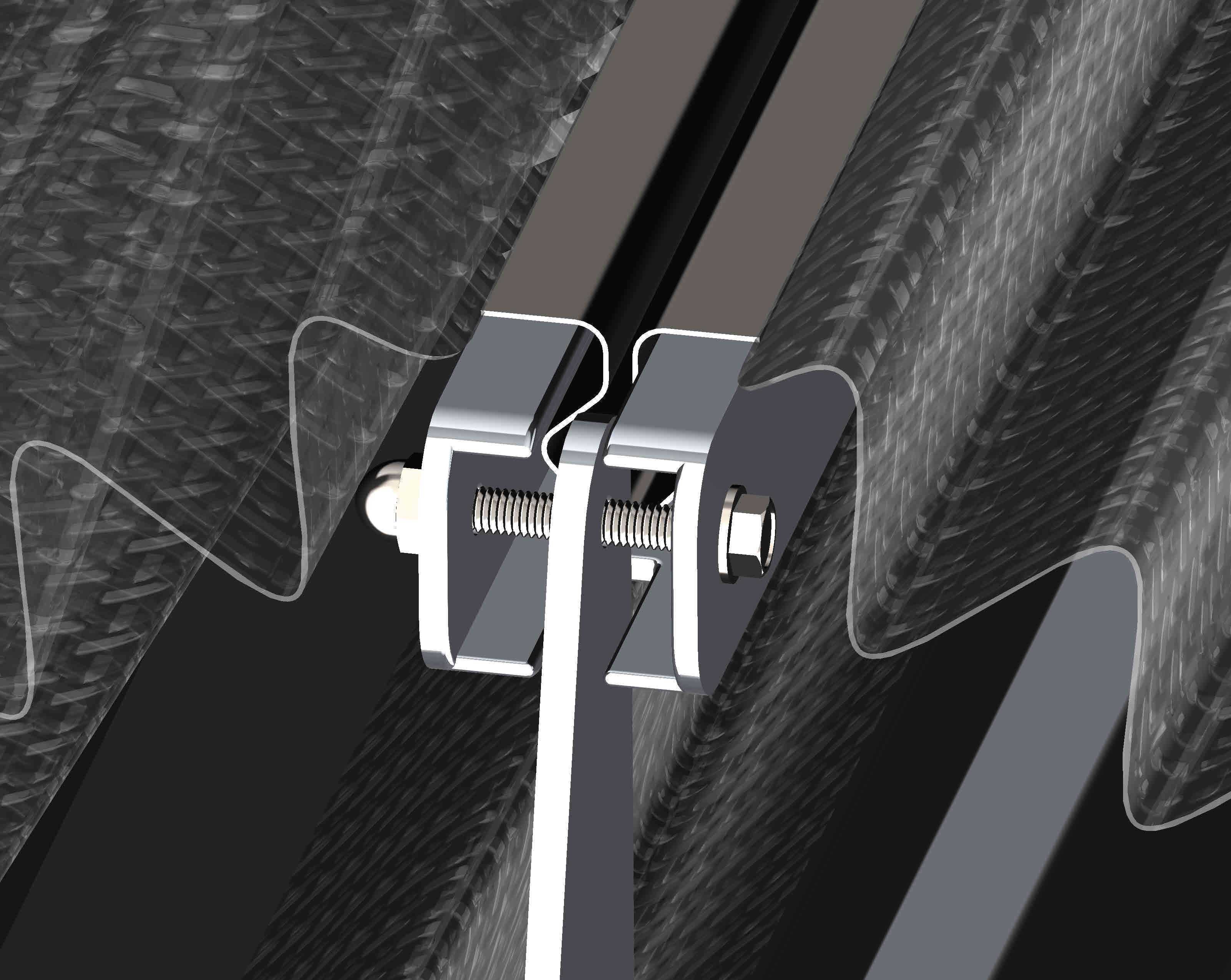

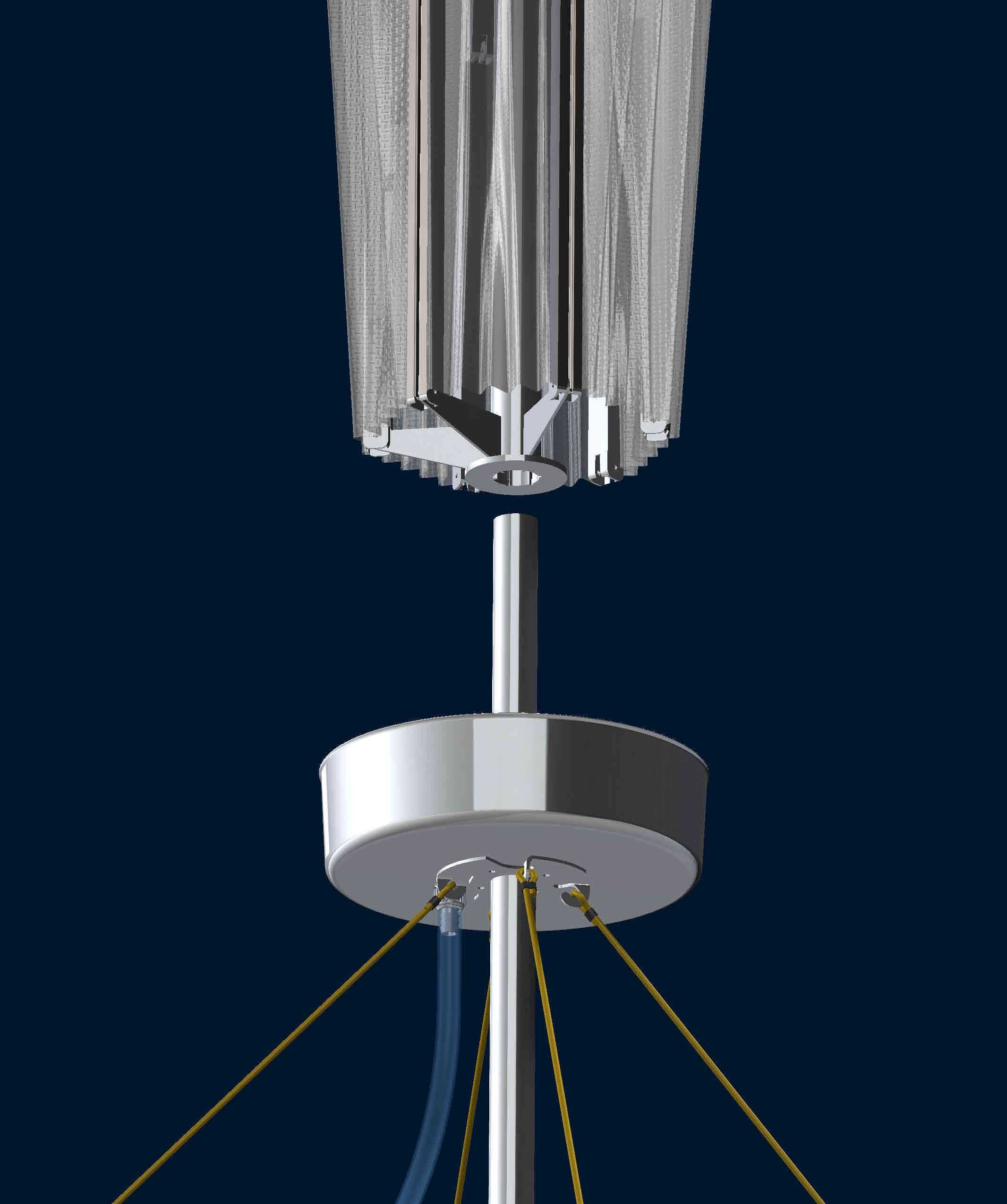

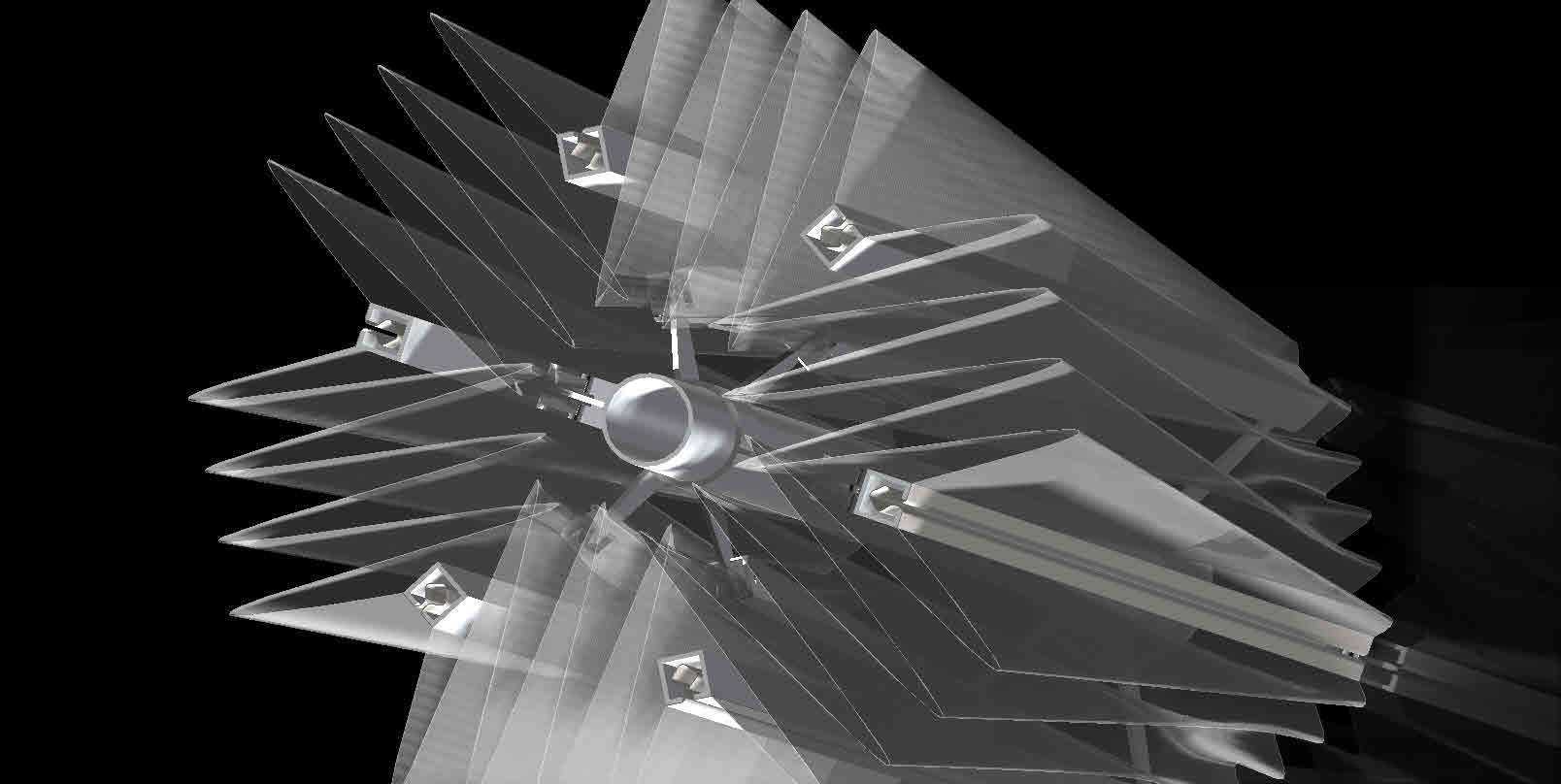

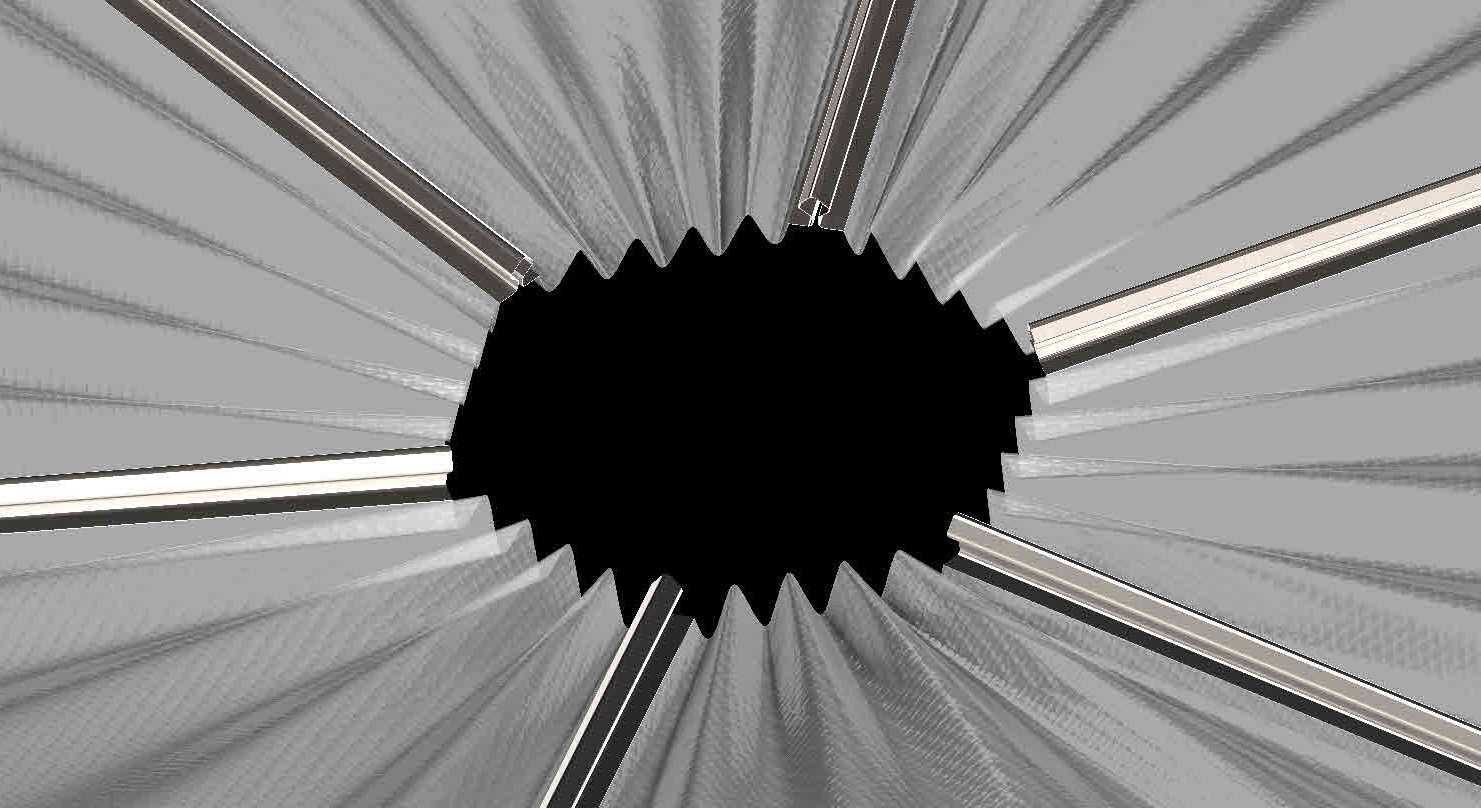

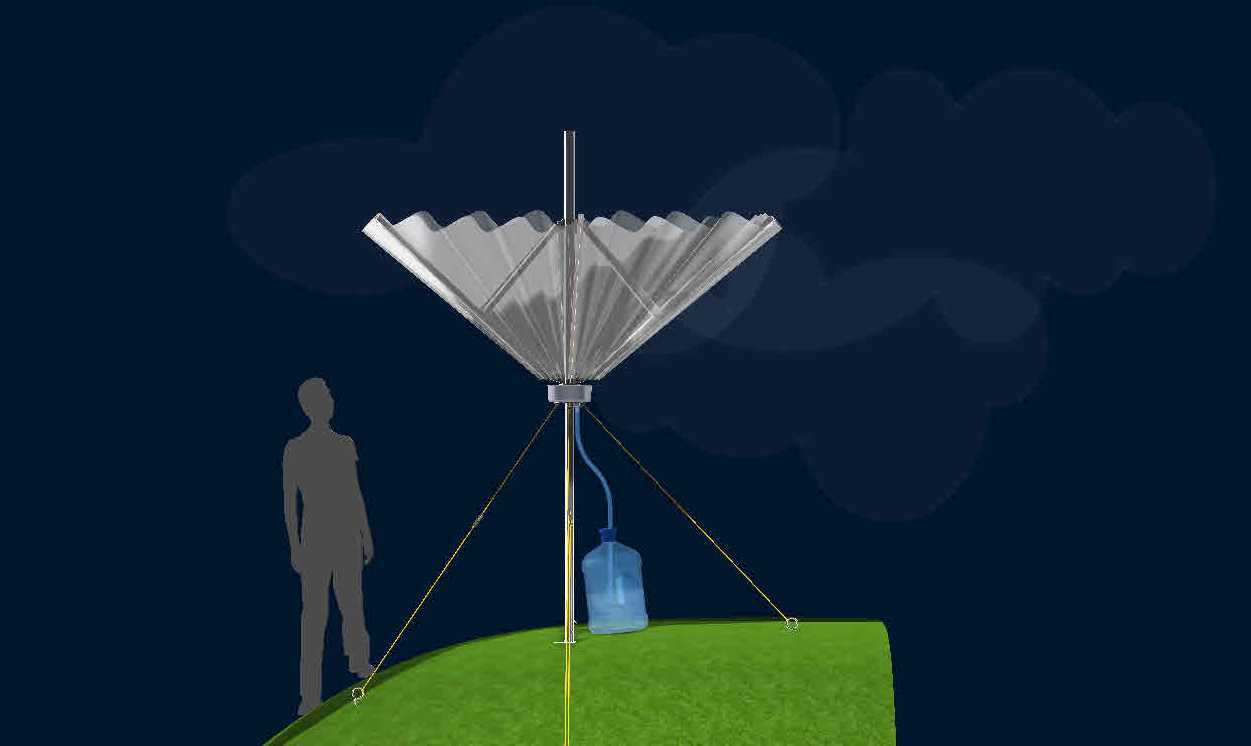

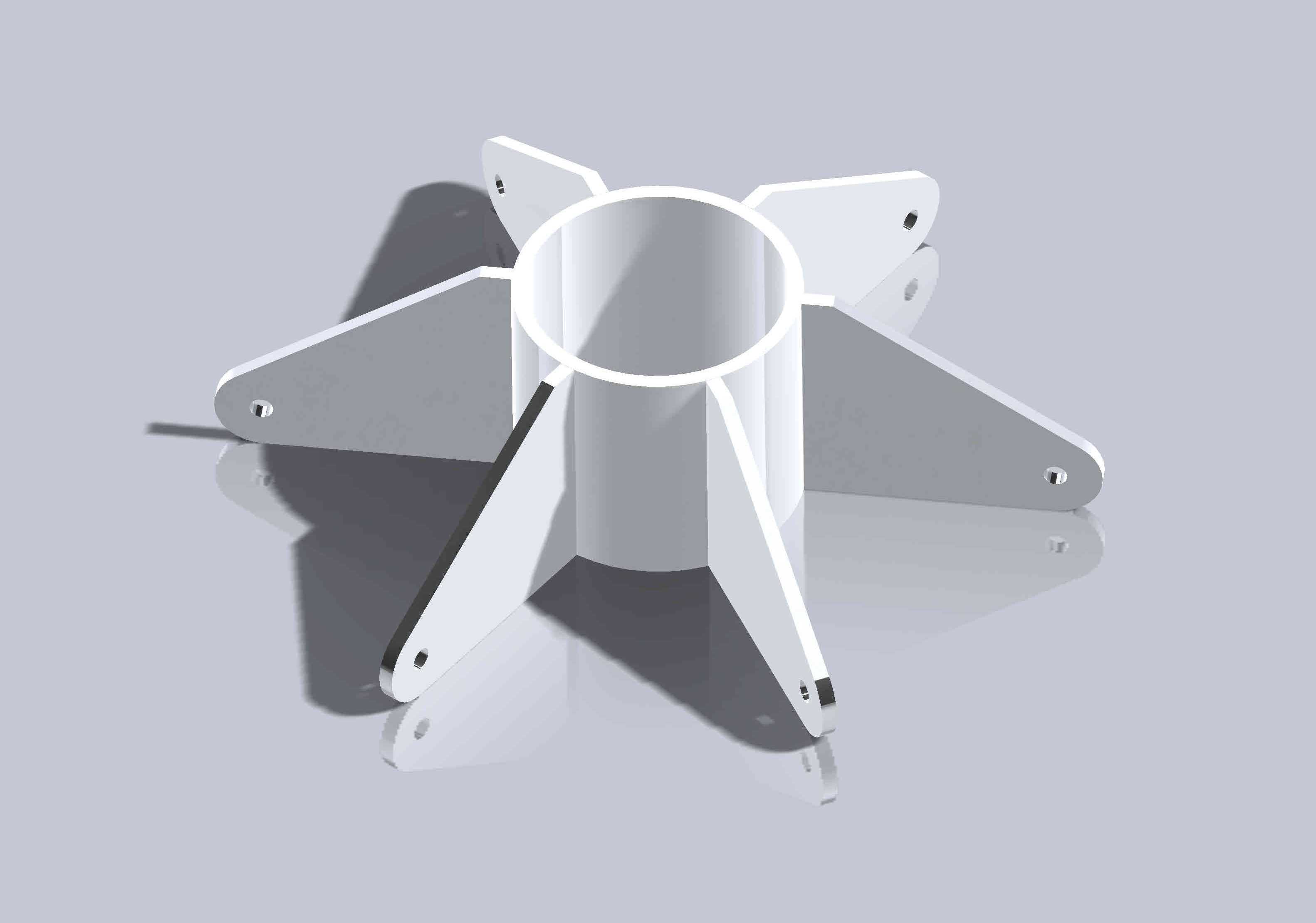

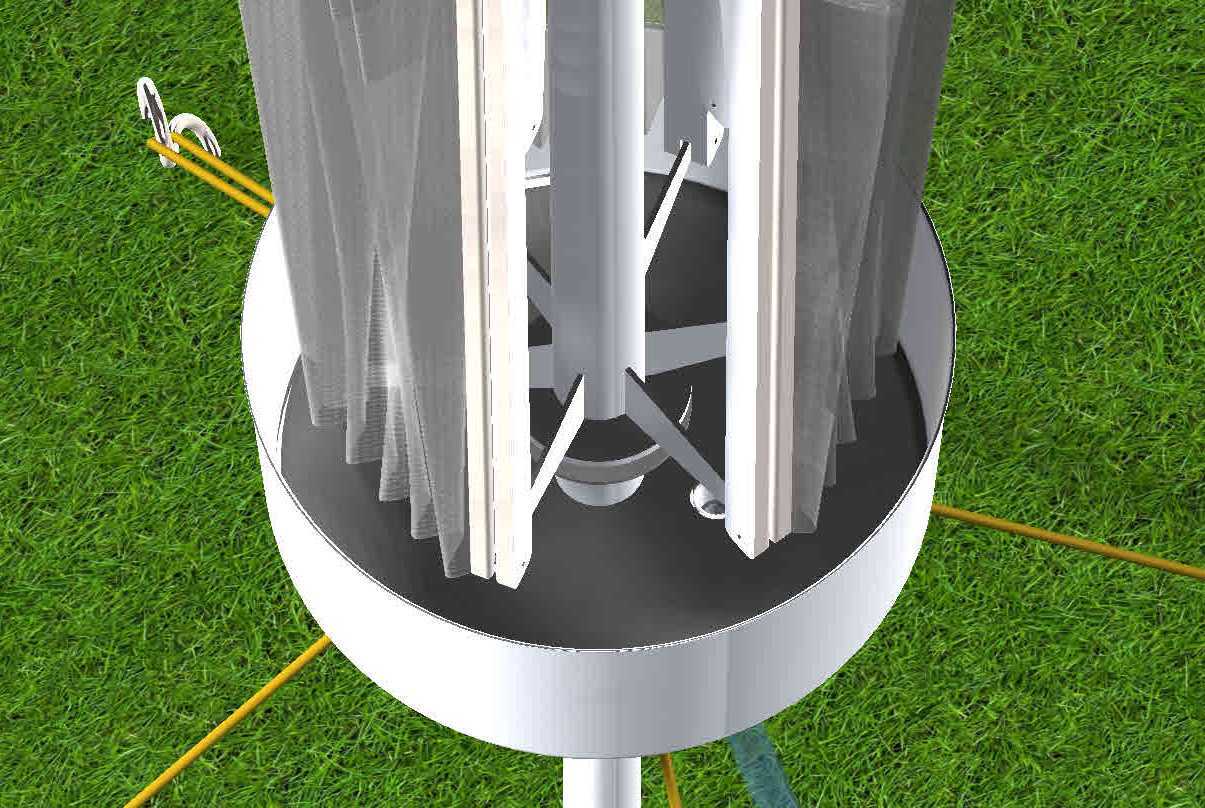

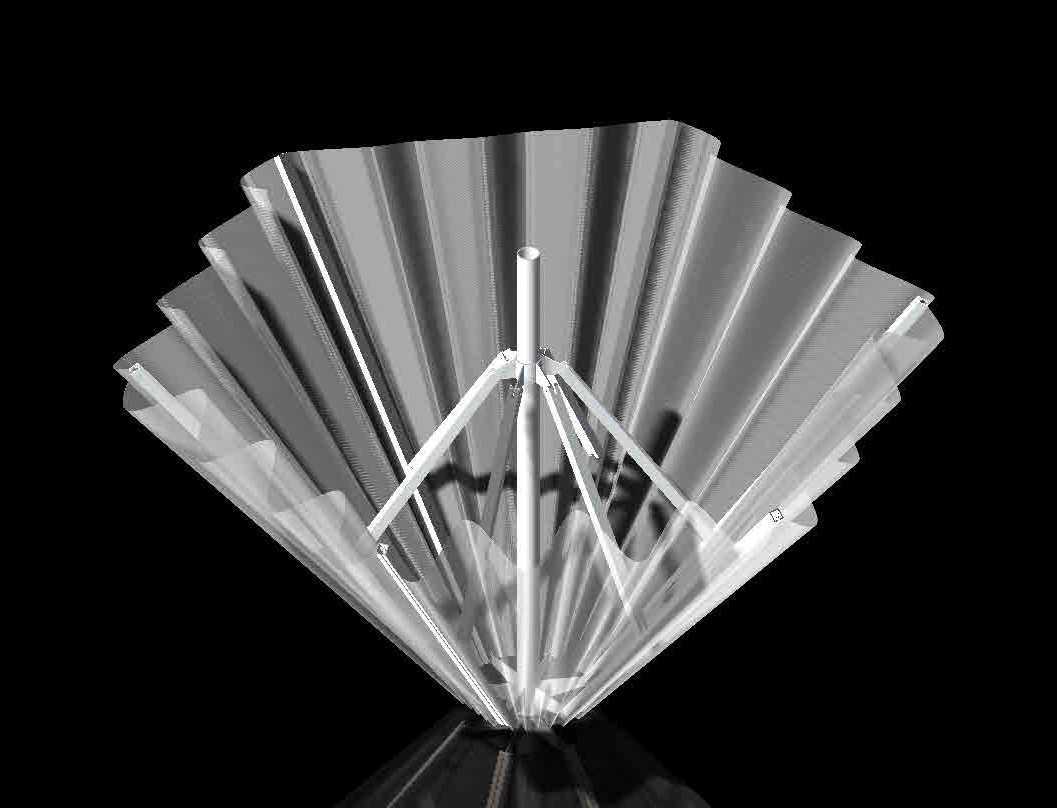

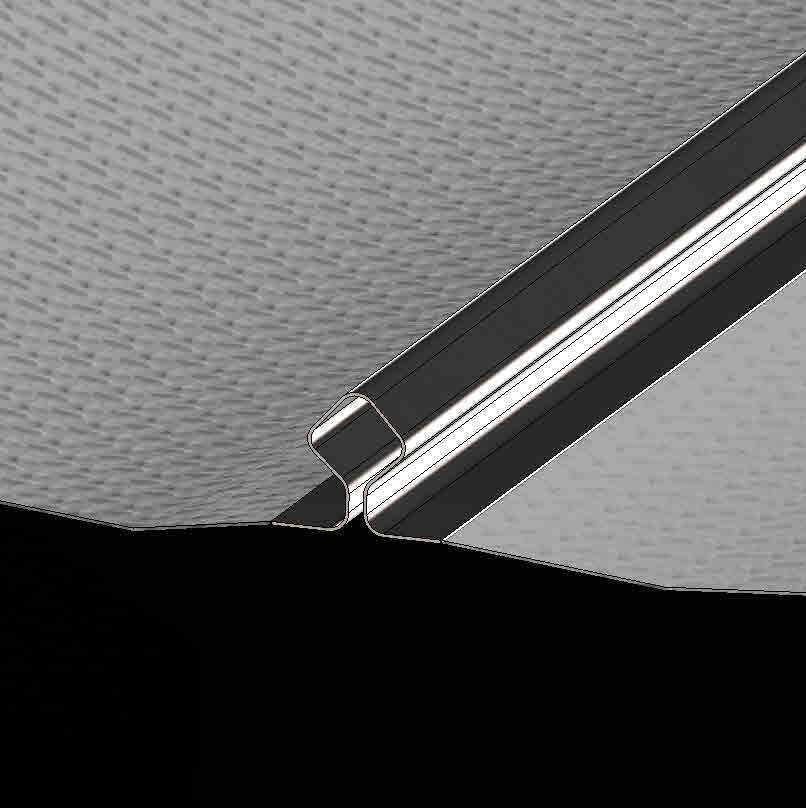

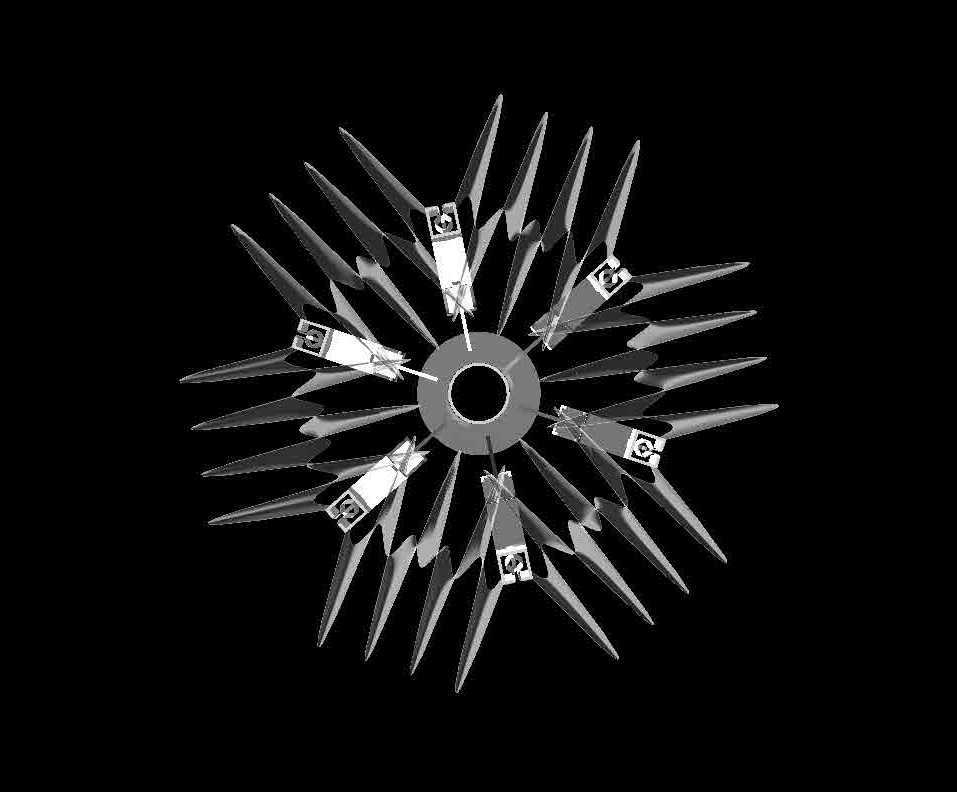

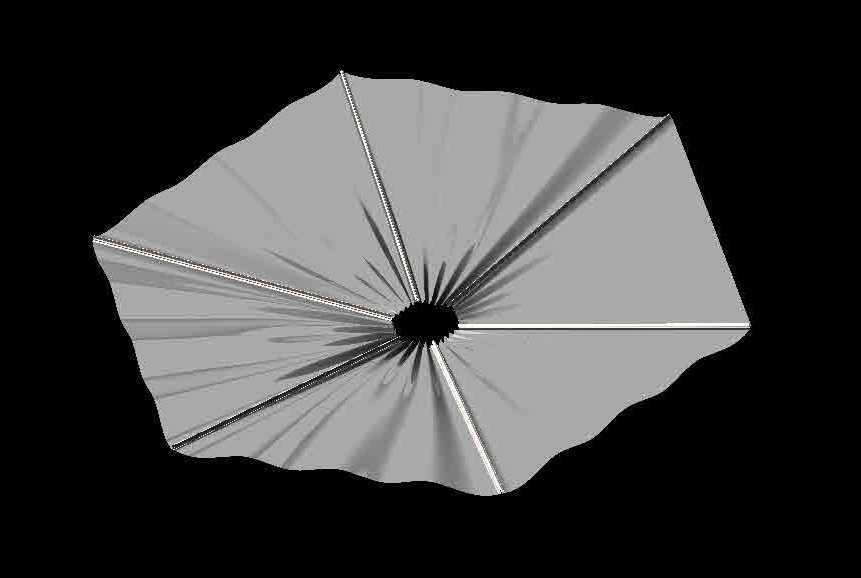

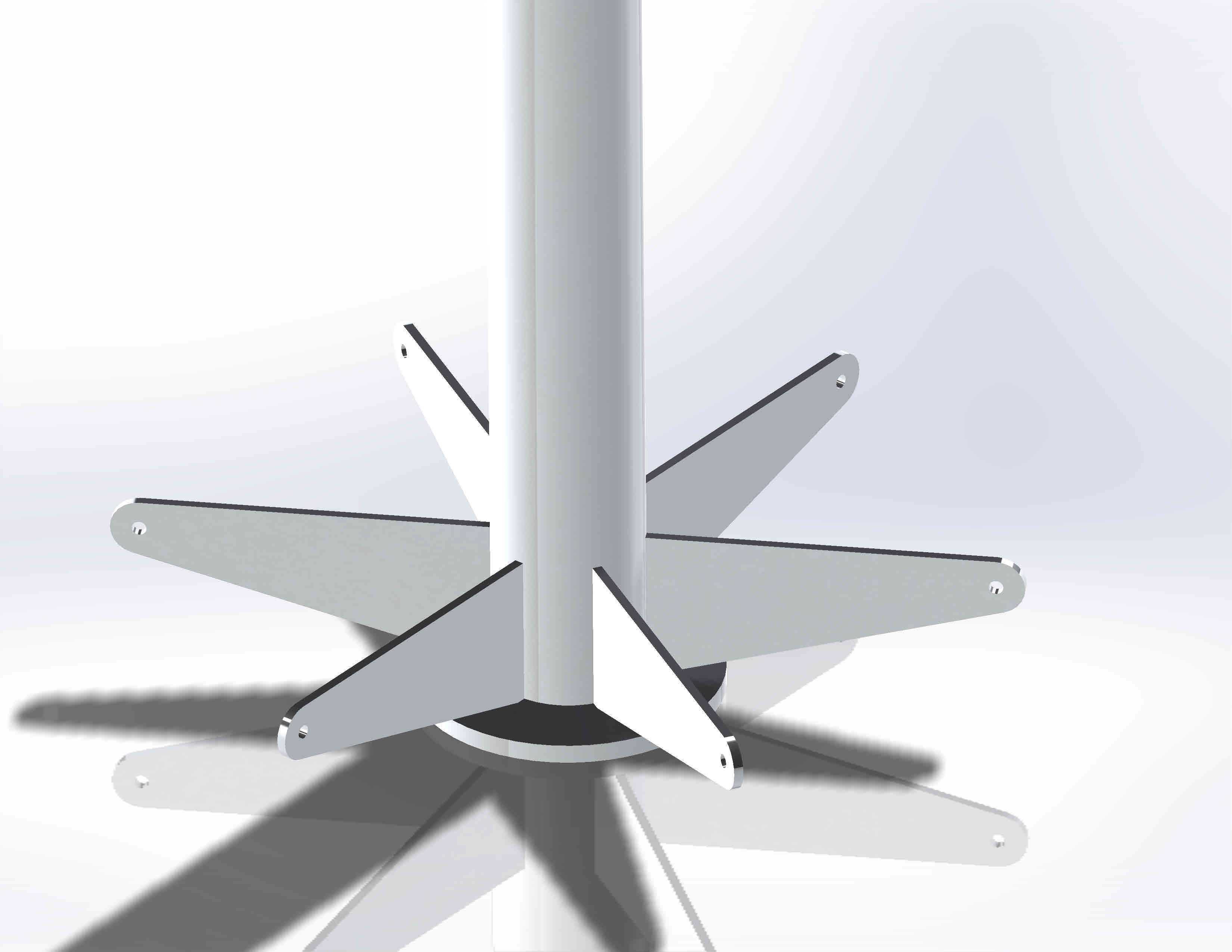

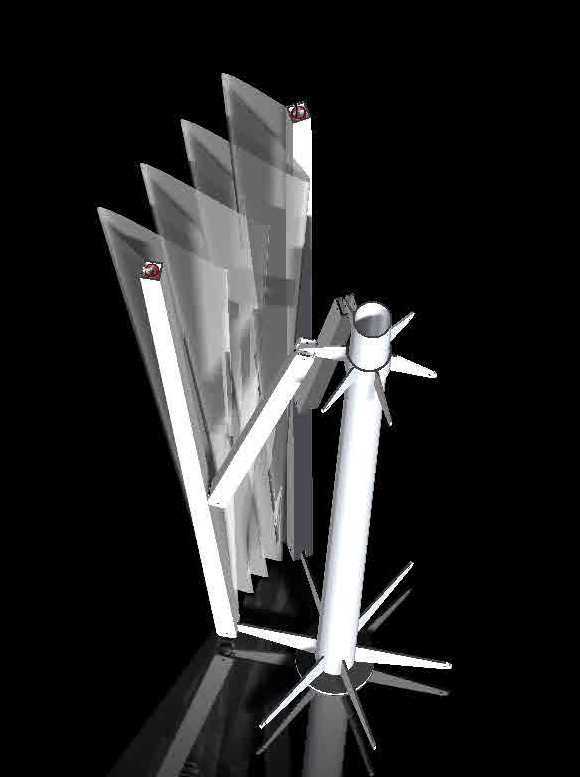

　　分片之间通过焊接连接在中心折叠骨架上，骨架滑动副采用螺栓与滑槽配合的结构，滑动游片嵌套在中心管上部的6组矩形导向槽内，同规格的管型薄片与配套螺母组成杠杆式锁止机构，当滑动副沿导向槽上行时，伞面支撑骨逐次展开带动伞面撑开，滑动副下行时伞面同步收拢，到位后通过螺母锁止即可固定伞面开合状态，无需额外插销或锁扣，操作时单人即可完成开合与角度调整。伞面布料做了褶皱导水设计，降雨时落在伞面的雨水会顺着褶皱形成的导水槽向中心汇聚，顺着中心立柱预留的导流通道流入下方放置的储水容器内，可收集自然降水用于临时洗漱、场地降尘等用途，减少户外场景的淡水补给压力。整体结构没有复杂的传动部件，所有铰接点均采用常规紧固件连接，

　　维护时仅需定期检查滑动副的润滑状态与拉索的张紧度即可，零部件通用性强，损坏后可快速替换标准件，无需定制特殊配件，适配长期户外无人值守的使用需求，收拢后整体体积紧凑，可直接放入常规运输车辆货箱转运，适合多点位轮换部署的使用需求。
