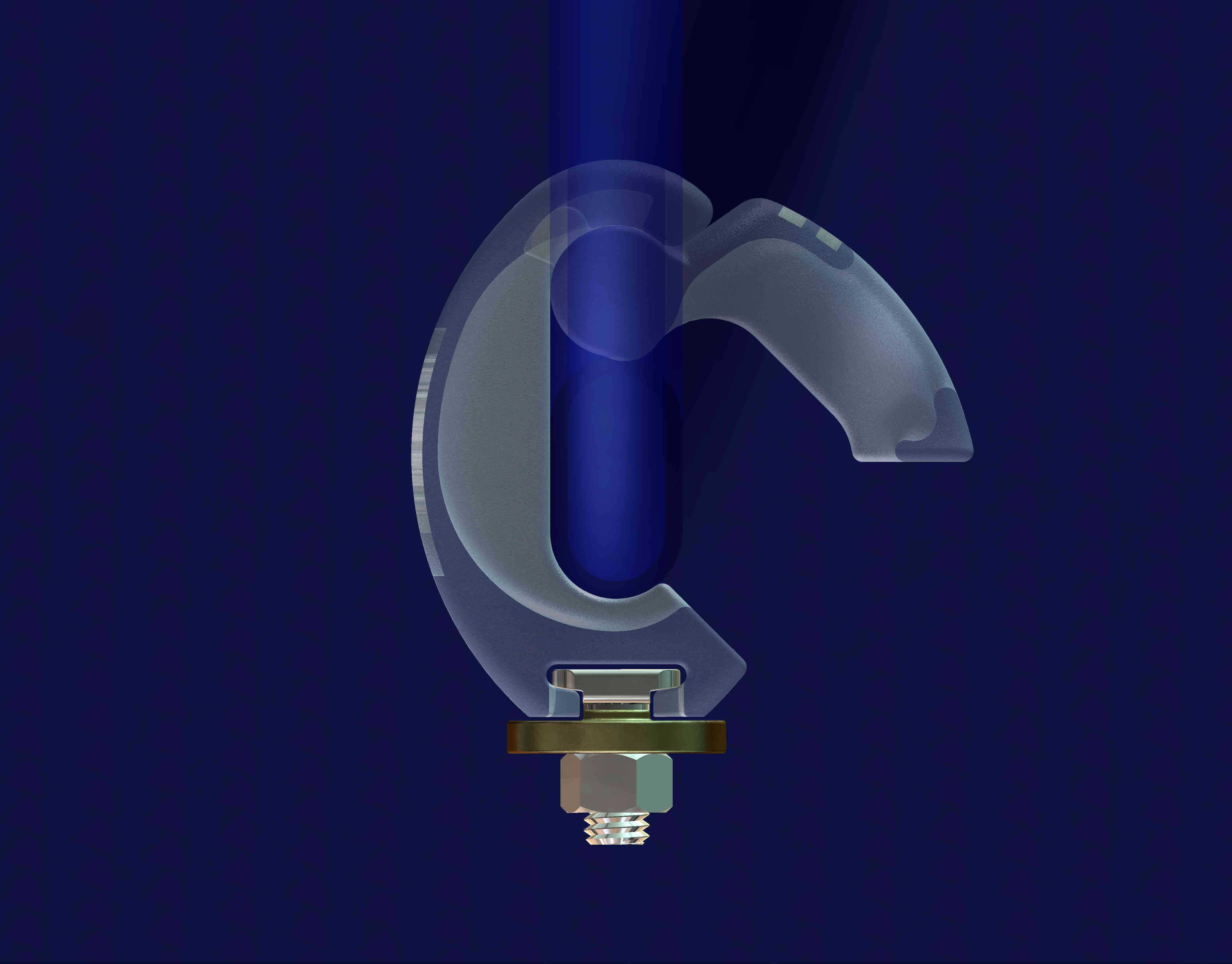

轨道车辆转向安全锁紧卡扣组件结构

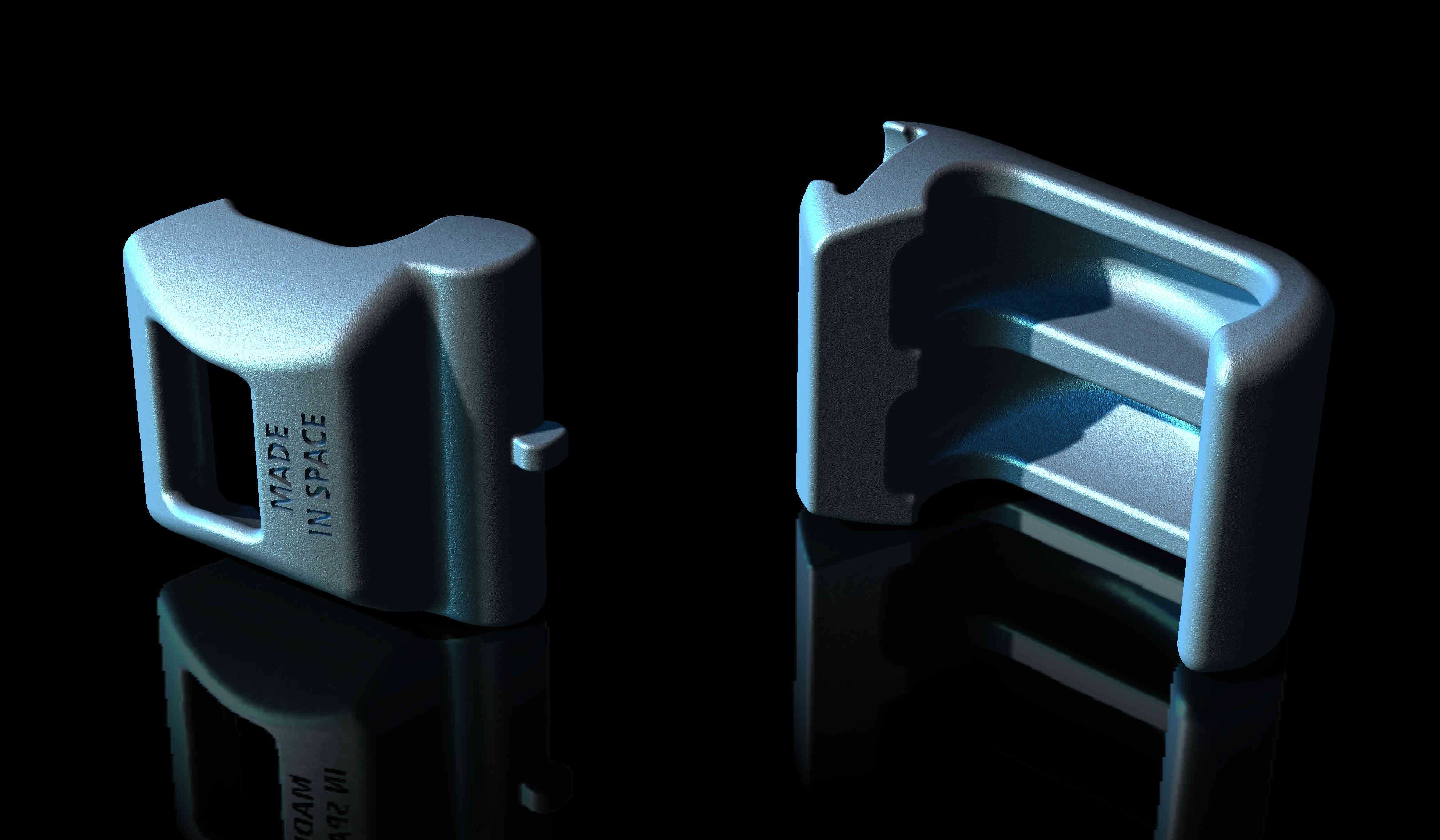

　　该锁紧卡扣组件主要应用于轨道交通车辆客室内部扶手系统的转向限位场景，也可适配工业设备操作工位的扶手快速锁紧需求，核心作用是在扶手调整至指定角度后完成刚性锁止，避免扶手受外力偏移引发磕碰或操作失效。从实际使用场景来看，这类部件需要承受乘客倚靠、扶手推拉带来的多向载荷，同时要满足日常运维中快速拆装、无额外工具即可调整的要求，因此设计阶段首先对整体受力边界做了明确界定：所有承力面的载荷方向覆盖纵向、横向与垂向，避免单一方向受力过载导致结构断裂。设计过程中特意剔除了难以加工的微小薄壁结构，去除了无实际承力作用的冗余凸台，整体轮廓沿安装导轨的纵向做了贴合处理，保证卡扣与导轨配合时无多余突出量，不会在安装或使用过程中与周边部件发生意外碰撞。

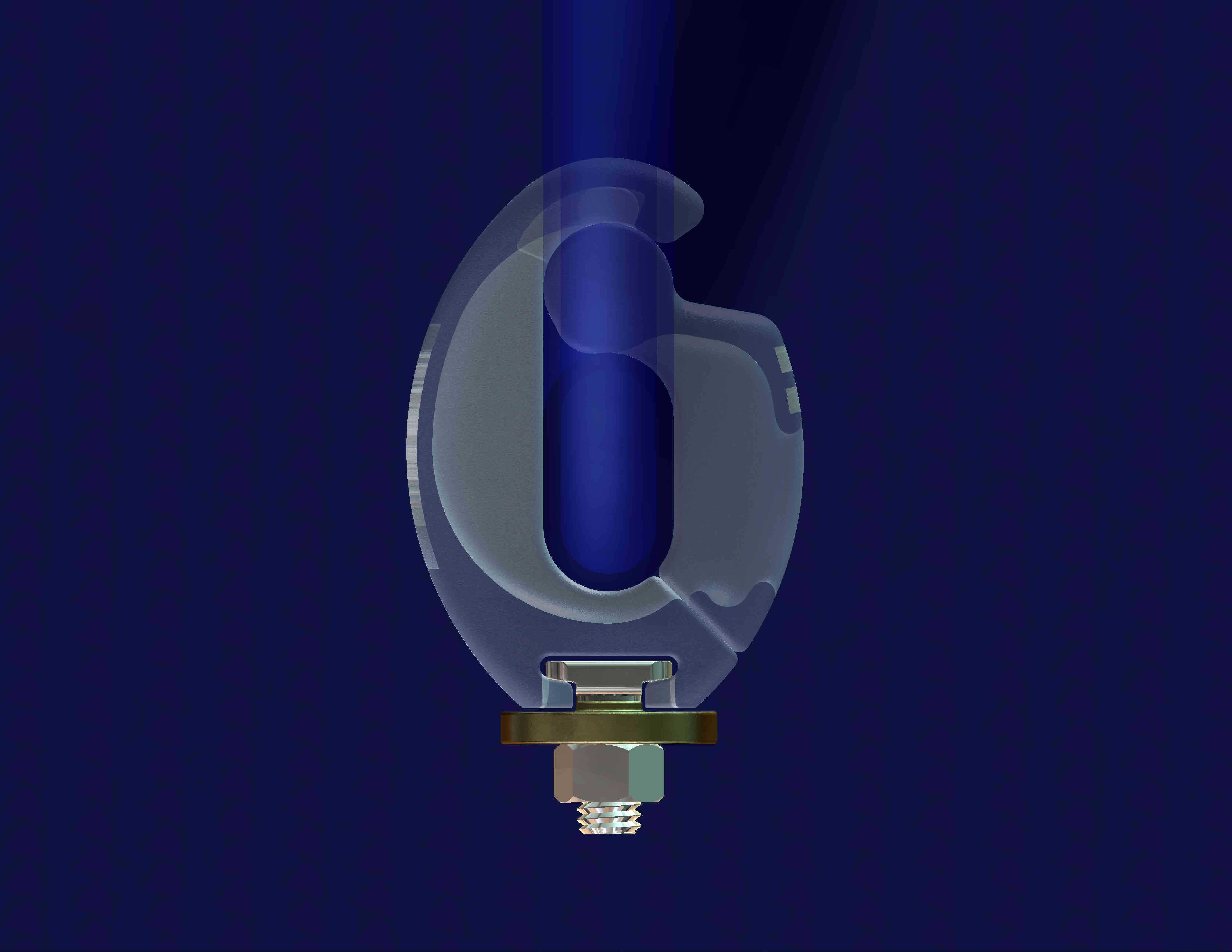

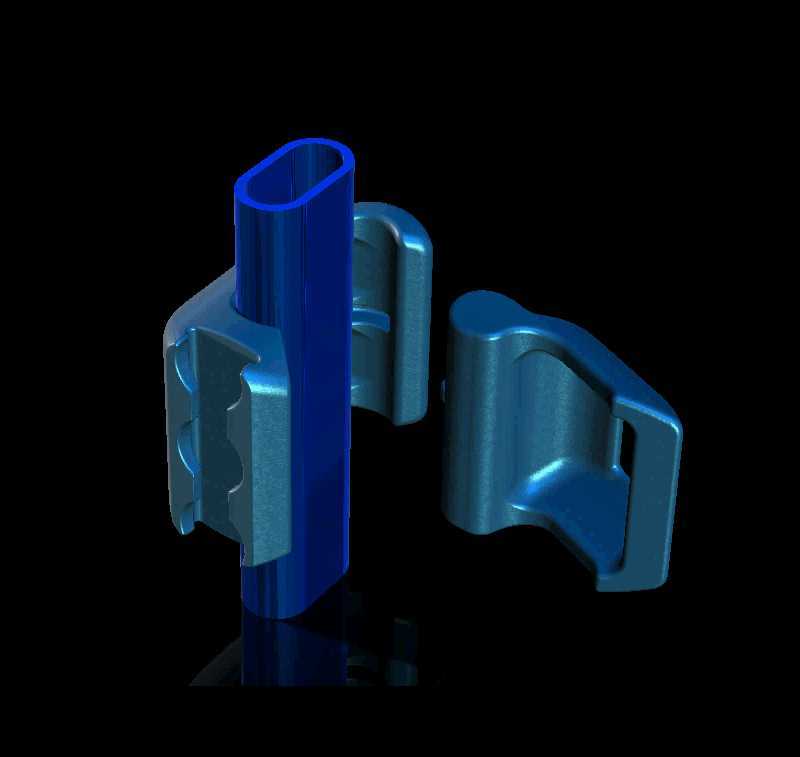

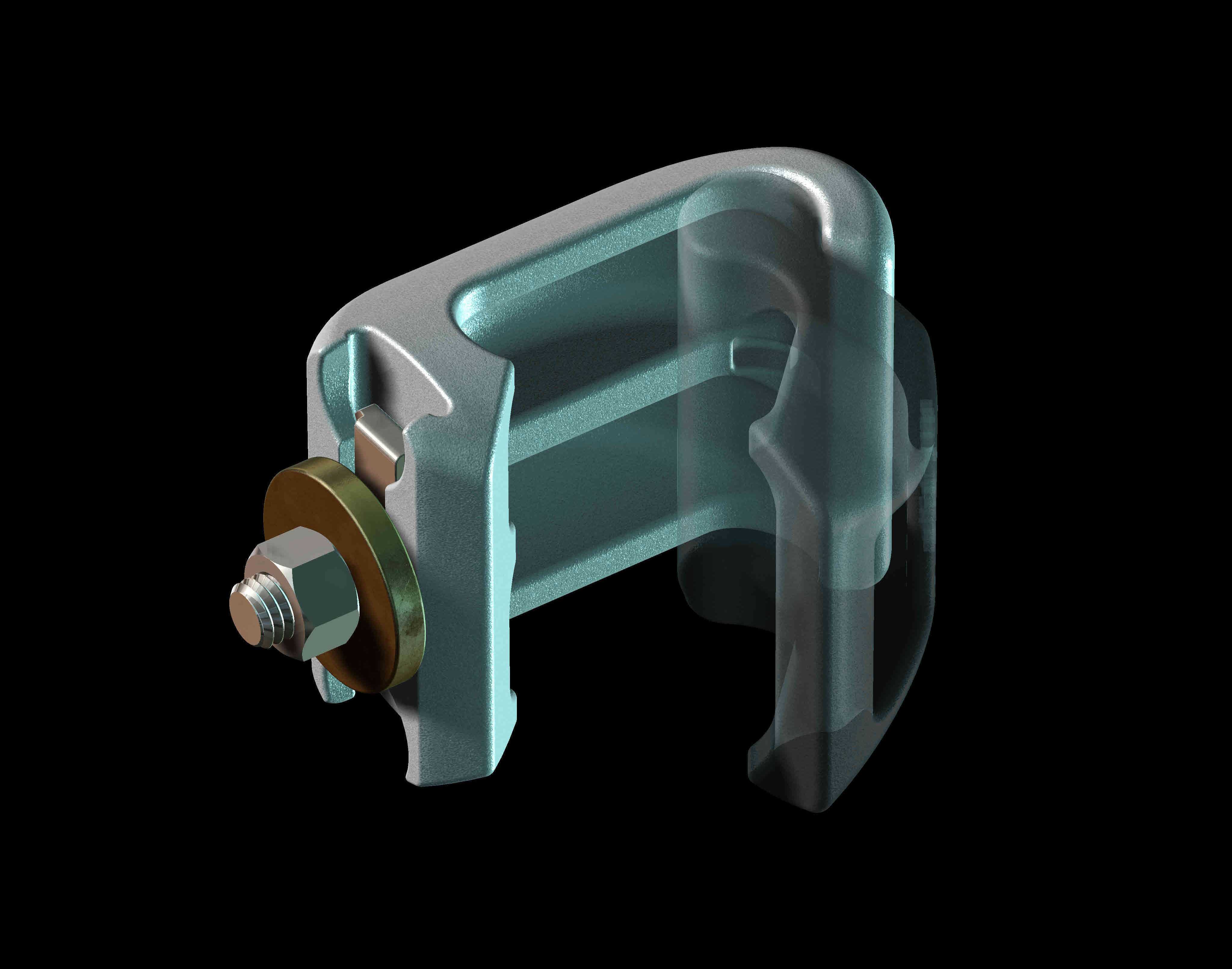

　　核心的凸轮锁紧结构做了多轮迭代，首先保证凸轮具备足够的结构强度，旋转操作时的阻尼感适中，既不会因阻尼过大导致操作费力，也不会因阻尼过小出现自行松脱的问题；凸轮轮廓与导轨圆形接触面的切线位置做了精准的形线匹配，当卡扣转动至锁止位置时，凸轮面能够完全贴合导轨外壁，形成均匀的面接触压力，避免点接触带来的局部磨损或压痕。整个组件没有设置额外的销轴类小零件，所有铰接结构通过自身的弹性卡扣结构实现，既减少了装配工序，也避免了小零件脱落带来的异物风险，运维拆装时仅需手动扳动操作位即可完成解锁与锁止，无需借助额外工具。安装边界方面，卡扣的内槽尺寸与常用的椭圆截面扶手管外径做了公差匹配，安装时仅需将卡扣套入扶手管，

　　对准导轨的安装位推至指定位置即可完成预固定，锁止后卡扣与导轨之间的间隙控制在0.2mm以内，不会出现晃动异响；操作手柄的位置做了内收处理，突出安装面的高度不超过15mm，避免过往人员剐蹭。压力承载面的厚度经过受力仿真验证，在承受1500N的垂向冲击载荷时，最大应力低于材料屈服强度的60%，满足轨道交通部件的安全冗余要求，同时整体做了等强度优化，非承力区域的壁厚做了适度减薄，在保证结构强度的前提下控制整体重量，适配轻量化设计需求。
