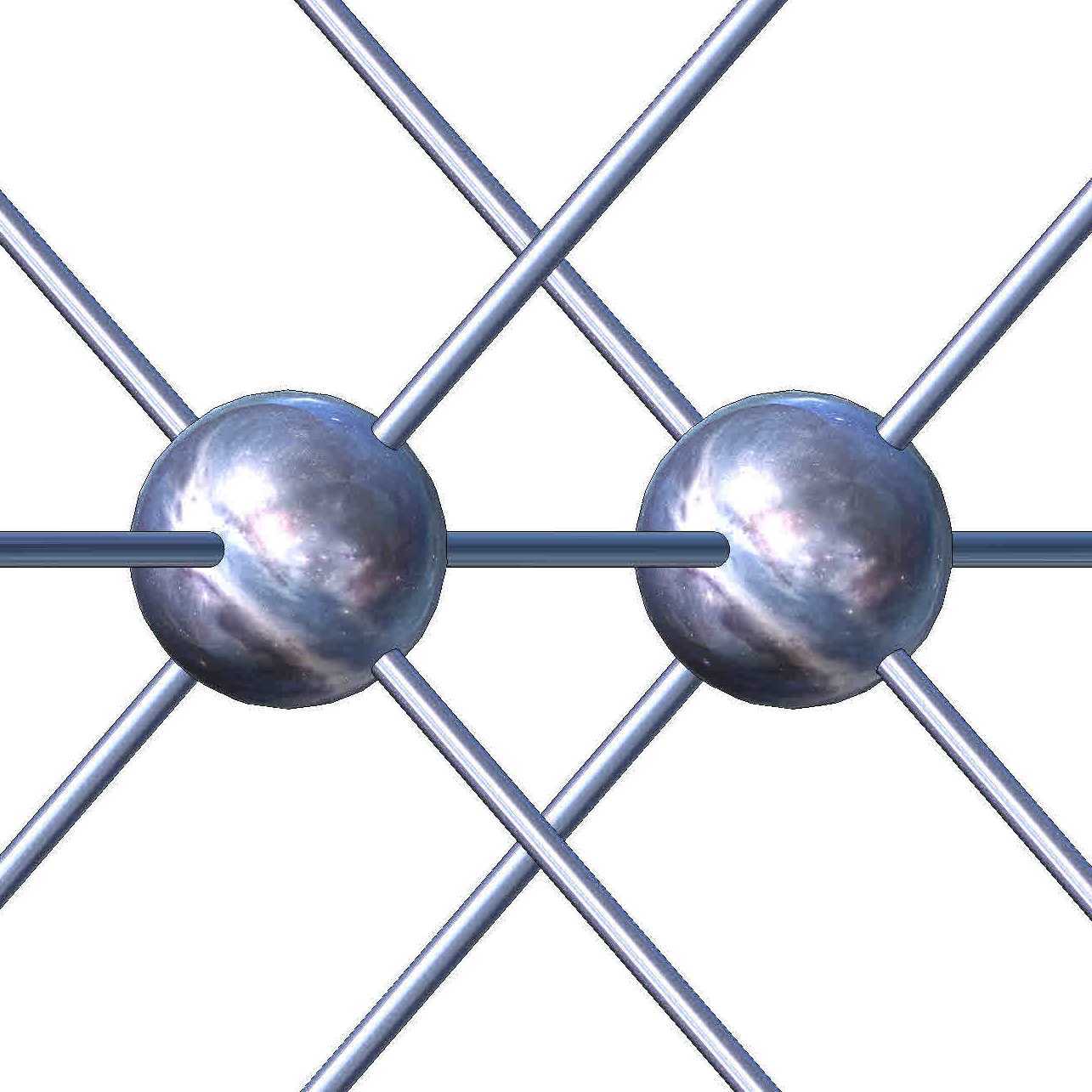

交叉杆连接椭球节点空间网架结构

　　这类带椭球连接节点的交叉杆构件，常见于大跨度空间结构的受力体系搭建，不管是场馆屋面的支撑骨架、户外景观廊道的承重框架，还是工业厂房的大空间屋面承重结构，都能见到这类构件的应用场景。实际工程应用里，这类节点构件的核心作用是把多方向交汇的杆件受力均匀传递，避免多杆直接焊接造成的应力集中问题，椭球造型的节点本身可以给不同角度穿入的杆件提供足够的焊接或栓接接触面，不管是正交还是斜交的杆件，都能在球面上找到适配的连接位置，不用额外做复杂的节点切割加工。从设计逻辑上看，这类构件首先要匹配整体网架的受力计算结果，椭球节点的壁厚要根据交汇杆件的最大轴力来确定，既要保证节点本身不会在杆件拉压作用下出现局部屈服，

　　也要控制节点自重不会给整体结构带来额外的荷载负担。穿入球体的杆件采用等直径圆管设计，一方面圆管截面各个方向的惯性矩一致，应对不同方向的风载、雪载甚至地震作用时的受力性能更稳定，另一方面圆管表面的流线型特征可以减少户外使用时的风阻系数，降低极端大风天气下结构受到的水平荷载。安装边界层面，这类构件在出厂前会提前完成杆件与球节点的预拼接，标注好每根杆件的对接编号，现场安装时只需要按照编号将相邻单元的杆件端部通过法兰或焊接方式对接即可，单组构件的尺寸要适配运输车辆的装载边界，过长的杆件会在分段位置设置拼接套管，保证现场拼接后的同轴度误差控制在工程允许范围内。实际使用中，这类节点结构的维护成本较低，金属材质的构件表面做防腐处理后，

　　可以适应户外露天的使用环境，椭球节点的光滑曲面不容易积灰积水，能减少腐蚀介质在构件表面的残留，相比传统的板式节点，这类球节点的受力路径更顺畅，多方向杆件的力流可以在球体内部平滑过渡，不会出现明显的应力突变点，能有效提升整体网架结构的疲劳寿命，应对长期交变荷载作用下的结构稳定性更有优势。
