标杆22.5度角度调节支点连接结构

　　在户外标识安装、设备标杆架设、工业检测工位定位等场景中，角度可调的支点构件是保障标杆类部件姿态精准、安装稳固的核心连接单元，这款22.5度调节支点正是针对这类场景的定向安装需求设计。从实际应用来看，这类支点常被用在需要固定倾角的标杆类部件安装场景，比如厂区边界的标识标杆、设备旁的状态指示标杆、户外检测装置的支撑标杆，需要在安装时精准调整到22.5度的固定倾角，同时保证长期使用过程中不会因为外力触碰、环境振动出现角度偏移。

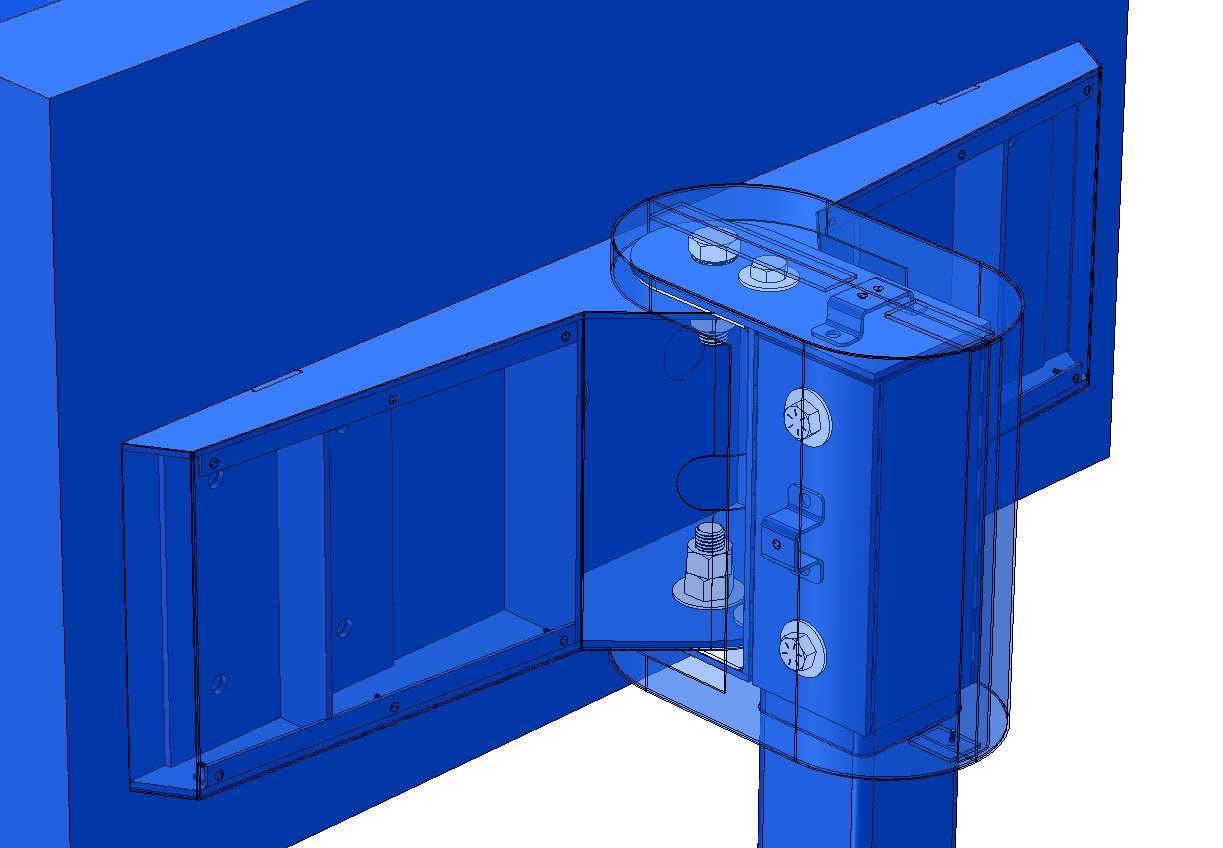

　　从功能特性上看，该支点采用了封闭式的腔体结构设计，内部集成了角度锁止与连接固定结构，外侧的圆柱形腔体既可以容纳内部的锁紧组件，也能作为转动配合的基准面，和两侧的安装板形成铰接配合关系。两侧的矩形安装板预留了多组安装孔位，可以直接通过螺栓固定在墙面、设备机架或者预制的安装基座上，不需要额外加工转接支架，降低现场安装的加工工作量。内部的锁紧结构采用了螺栓压紧式的锁止原理，当标杆调整到预设的22.5度位置后，拧紧腔体内部的锁紧螺栓，就可以通过压紧力让转动配合面产生足够的摩擦力，锁定角度位置，避免使用过程中出现角度窜动。

　　设计思路上，这款支点没有采用通用的任意角度可调铰接结构，而是针对22.5度这个常用的固定倾角做了定向优化，在转动配合位置预设了角度定位基准，安装调整时不需要额外使用角度量具测量，只需要将标杆转动到定位基准位置即可完成角度调整，大幅降低现场安装的调试难度，也能避免人工测量带来的角度误差。结构上采用了一体化的腔体设计，将所有锁紧、转动部件都封闭在腔体内部，既可以避免户外使用时雨水、灰尘进入配合间隙导致卡涩，也能让整体外观更加规整，没有外露的凸起部件，减少安装和使用过程中的磕碰风险。

　　从安装边界来看，该支点的两侧安装板为对称式矩形结构，安装孔位采用等间距排布，适配常规的型材安装孔距，也可以直接在混凝土基座、钢板墙面通过膨胀螺栓固定。圆柱形腔体的直径控制在常规安装空间允许的范围内，不会因为构件体积过大影响周边其他部件的布置，转动过程中腔体和两侧安装板之间预留了足够的间隙，调整角度时不会出现结构干涉。标杆连接端设置在腔体的中心位置，保证标杆受力时的力矩传递直接作用在支点的转动中心，减少额外的偏载力矩，提升整体结构的承载稳定性，即使在有风载或者轻微外力触碰的情况下，也能保持标杆的角度稳定，不会出现连接部位变形或者松动的问题。
