壁挂折叠式医用输液挂架结构设计

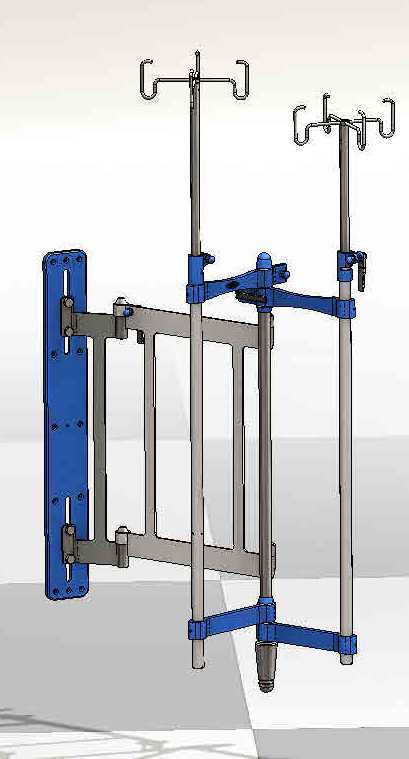

　　这款壁挂式输液挂架主要应用于病房墙面、急诊观察区、移动医疗舱室等空间受限的医疗场景，替代传统落地式输液架占用地面通行空间的问题，尤其适合走廊临时输液位、ICU墙面配套、康复病房床位侧边安装使用，日常不用时可折叠收合贴靠墙面，完全不挤占医护人员操作通道与患者活动空间。从结构设计来看，挂架采用多段平行四边形折叠臂结构，通过铰接点的阻尼限位设计，展开时可根据输液需求拉出合适的水平距离，调节范围覆盖床位侧边0到600毫米的水平空间，适配不同摆放位置的输液需求，收合时折叠臂完全贴合墙面安装板，整体突出墙面厚度不超过120毫米，不会对过往人员造成磕碰风险。顶部的挂杆采用双杆独立升降设计，每根挂杆顶端配置四个对称分布的S型挂钩，

　　可同时悬挂多组输液袋、引流袋或者输液泵，挂钩做了向上的防脱弯折处理，避免患者翻身牵拉管路时挂钩脱落，升降杆通过蓝色塑料锁紧套实现高度固定，调节范围覆盖1200毫米到1800毫米的垂直高度，满足不同体位、不同输液流速要求的悬挂高度需求。安装端采用整块蓝色工程塑料安装背板，背板上预留多组沉头安装孔，可直接通过膨胀螺栓固定在混凝土墙面或者彩钢板病房墙面上，安装孔位做了长圆孔设计，允许安装时存在±5毫米的位置偏差，降低现场安装的对位难度。铰接位置全部采用金属转轴配合耐磨衬套，反复折叠展开的使用寿命满足医疗场景高频使用需求，所有金属杆件表面做了哑光喷塑处理，耐日常消毒液擦拭腐蚀，蓝色塑料件采用医用级ABS材质，无尖锐棱角，避免磕碰划伤患者。

　　设计过程中重点考虑了承重性能，单根挂杆额定承重不低于5千克，可同时满足四袋500毫升输液液体的悬挂需求，折叠臂展开到最大水平距离时整体结构无明显下挠，不会因为长期承重出现结构变形，锁紧机构的阻尼力经过调校，既可以轻松调节高度与伸出距离，也不会因为悬挂重物出现自动下滑移位的问题。
