带防护环多旋翼四轴飞行载具结构设计

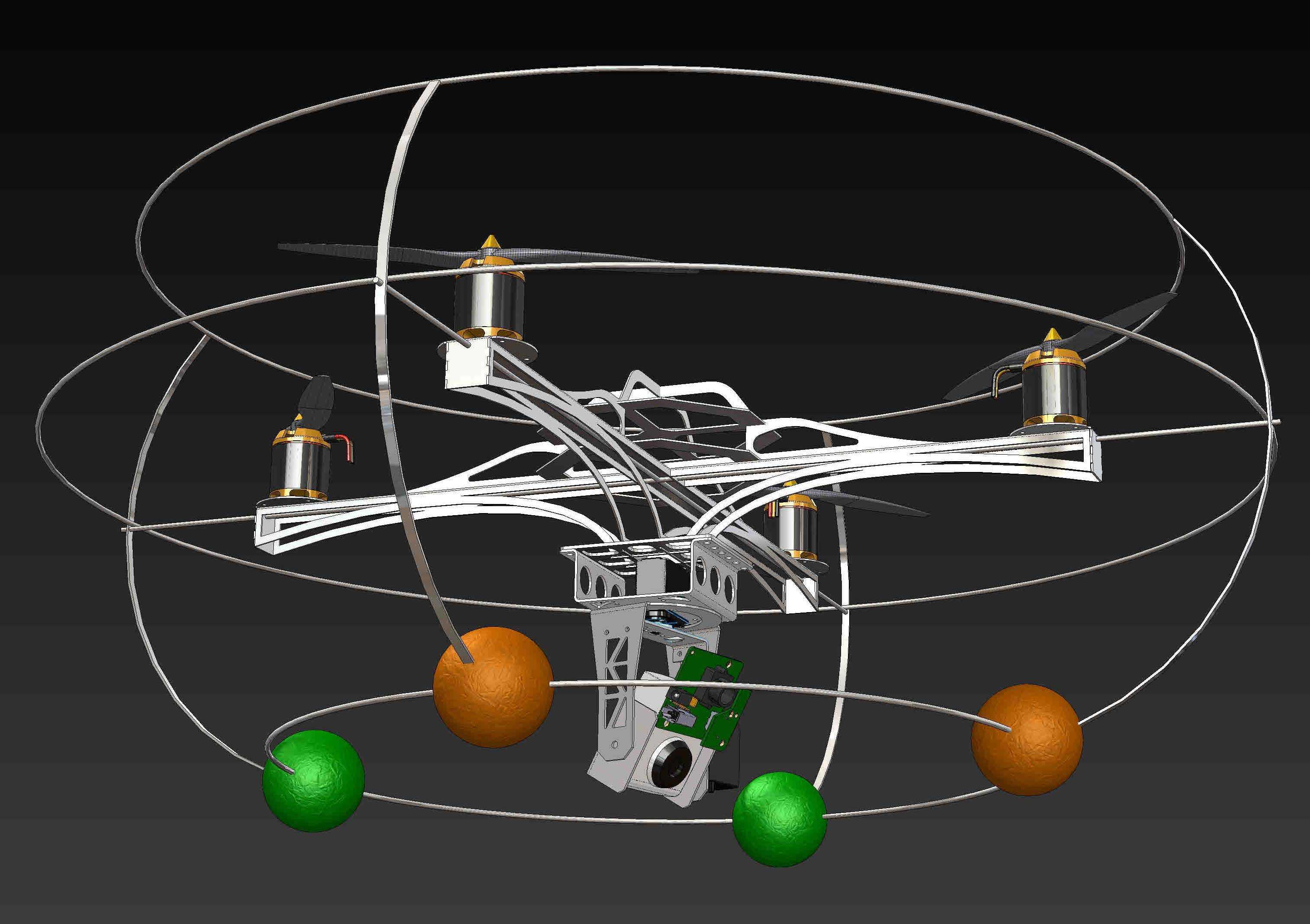

　　这款四旋翼飞行载具的结构设计，核心围绕复杂环境下的近距作业需求展开，区别于常规消费级航拍无人机的开放式机架，外层设置的双层环形防护结构是整个设计的核心亮点，该防护环采用轻量化杆件拼接成型，在机架外围形成连续的物理屏障，可避免飞行过程中桨叶直接触碰障碍物、墙面或者作业人员，适配室内巡检、狭窄空间探测、教学实训等易发生碰撞的作业场景。从机架布局来看，四个动力单元采用X型对称排布，机臂采用一体化镂空的桁架式结构，在保证结构刚度的前提下尽可能降低自重，每个机臂末端预留了标准的动力安装位，可适配不同规格的无刷电机与螺旋桨，动力走线沿机臂内部的预设线槽布置，避免线材外露干扰桨叶旋转，也降低了飞行过程中的风阻。机架中部的载荷舱采用分层设计，

　　上层预留飞控系统的安装平面，设置了多组标准安装孔位，可兼容主流的开源及商用飞控模块，下层可根据作业需求挂载摄像模块、小型探测传感器或者轻量化作业执行件，安装边界可覆盖常见的100g以内的任务载荷，载荷舱两侧预留了走线孔与快拆接口，方便不同任务模块的快速更换。外层的防护环通过多根斜向支撑臂与主机架连接，支撑点均匀分布在机架的受力节点上，碰撞发生时可将冲击力沿环形结构分散传递，避免单点受力导致机臂断裂，防护环的外径尺寸控制在常规作业通道的通行阈值内，可顺利穿过直径略大于防护环的管道、门洞等狭窄空间，同时防护环下方设置的多组配重球结构，可调整整机的重心位置，让重心落在桨叶平面的下方，提升飞行过程中的姿态稳定性，

　　即使发生轻微碰撞也能快速回正姿态，不会出现侧翻坠机的情况。在结构细节处理上，所有杆件的连接位置都做了圆角过渡，避免应力集中导致的结构疲劳，机架整体采用对称式设计，左右、前后的结构重量偏差控制在极小范围内，降低飞控的姿态校准难度，同时预留了电池舱的快装位，可适配常规的航模锂电池，电池安装位置靠近整机重心，避免电池重量影响飞行配平。
