SIKODA09S机械转向位置指示器

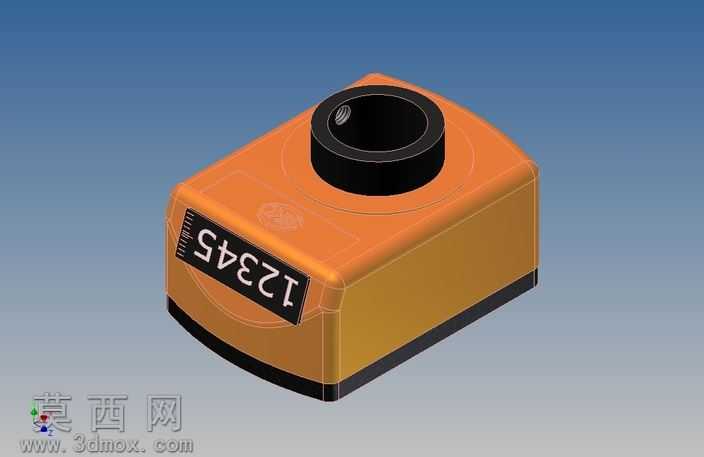

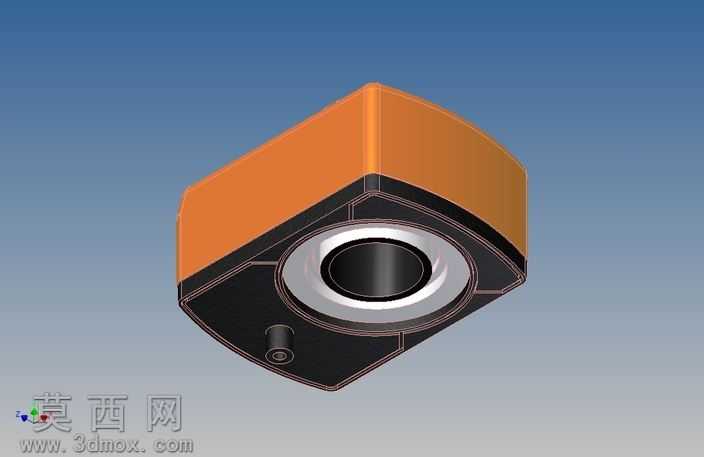

本作品为SIKODA09S机械转向指示器的三维建模成果，建模过程严格遵循实物测绘的尺寸参数，首先在三维建模环境中完成基准坐标系的搭建，优先确定主体安装基座的轮廓特征：基座采用方正的盒式结构，建模时通过拉伸凸台命令生成主体实体，对边角处做微小的倒角处理还原实物的工艺细节，基座表面的橙色涂装材质在渲染阶段做了哑光塑料的质感调整，添加细微的表面颗粒纹理模拟工业注塑件的真实触感，同时在基座侧面预留了标签安装的凹槽特征，通过包覆命令实现数字标识区域的凹陷效果，数字字符采用反向拉伸的方式生成凸起的立体字符，还原实物上倒置排列的计数数字样式，便于对应转轴转向的读数逻辑。顶部的轴套结构是本模型的核心装配部位，建模时采用同轴心的拉伸与切除命令完成20毫米内径通孔的构建，轴套外壁做黑色哑光材质的渲染处理，与橙色基座形成清晰的视觉区分，轴套顶部的内孔边缘添加了微小的安装卡槽特征，还原实物与调节螺杆配合的定位结构。整体建模过程中对各部件的装配间隙做了精准控制，基座底部的黑色包边通过薄壁特征与分割命令实现，渲染阶段采用工作室级别的光照环境，添加柔和的环境反射效果突出模型的轮廓层次，材质参数调整阶段针对塑料部件的反光度、粗糙度做了反复校准，避免出现过于光滑的失真效果。设计思路上完全围绕该指示器的实际使用场景展开，还原其安装于计数向上或向下转动轴时的结构特征，适配螺杆调节器的重复定位需求，模型可直接用于设备装配模拟、工况演示等场景，各特征均保留可编辑的建模历史，便于后续根据不同配置版本的SIKO指示器做参数调整，通孔尺寸严格匹配20毫米的安装轴径要求，确保模型导入装配环境后可直接完成虚拟装配验证。
