剖视展示结构的发动机活塞三维设计

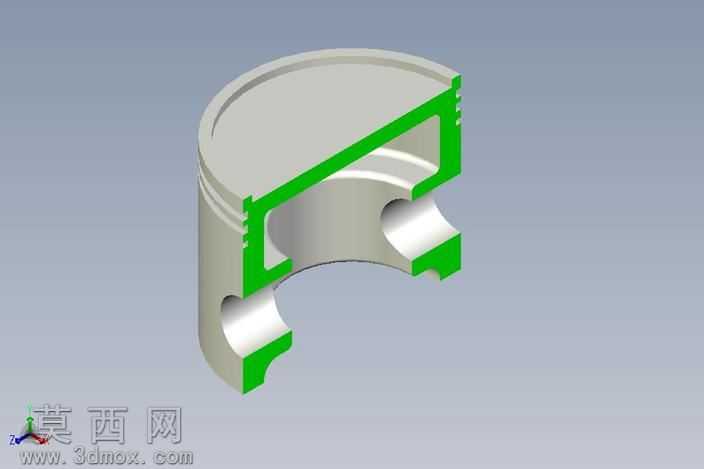

本作品为发动机活塞的三维建模成果，采用半剖视的呈现方式，清晰展现活塞的内部结构与外部形态特征。建模过程中严格遵循内燃机活塞的实际结构比例，首先通过草图绘制活塞的外轮廓截面，精准标定活塞头部、环槽部、裙部的各段尺寸，其中头部的燃烧室轮廓、环槽的分层间距、裙部的销座开孔位置都经过尺寸校核，保证结构符合实际零件的装配逻辑。建模时对活塞的外部环槽做了精细化处理，每道环槽的宽度、深度都按照活塞环的装配预留量设置，保证后续装配环节的尺寸匹配度；半剖部分重点还原了活塞内部的加强筋结构、销座的过渡圆弧，通过曲面建模优化内部的过渡曲面，避免出现应力集中的尖锐棱角，还原实际零件的工艺设计细节。材质渲染上，活塞主体采用铸铝材质的哑光金属质感，调整材质的粗糙度与反光参数，还原铝合金活塞的真实表面质感；剖视的截面部分采用亮绿色的区分材质，既清晰划分剖切面与实体部分的边界，也让内部的空腔结构、销座连接结构一目了然，方便观察内部的油路、加强结构的布局。设计思路上，采用半剖展示的形式，无需拆分模型就能同时呈现活塞的外部安装特征与内部构造，既可以用于机械原理教学中活塞结构的演示，也能作为内燃机设计环节的参考模型，帮助理解活塞在气缸内的运动配合关系，以及活塞销与连杆的连接结构逻辑。建模过程中对活塞裙部的型线做了优化处理，还原实际活塞的微椭圆截面特征，保证模型符合真实零件的设计特点，而非简单的圆柱拉伸结构；环槽部分的倒角、销座孔的内部卡环槽都做了细节还原，让模型的结构完整度更高，能够清晰展现活塞每个功能部位的设计作用。
