带槽结构剖视展示活塞三维设计作品

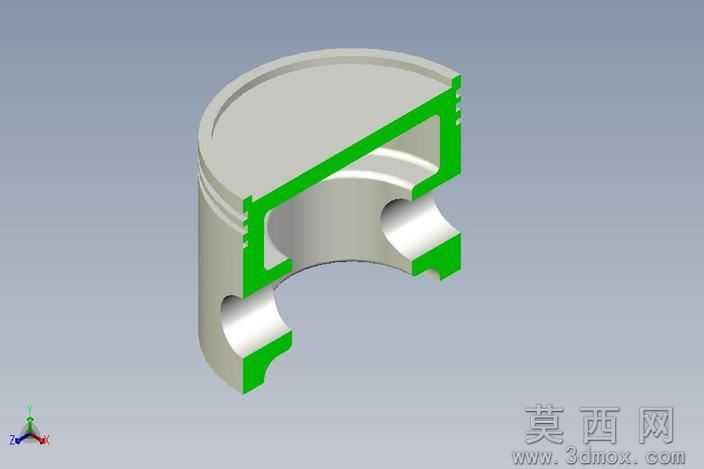

本作品为内燃机核心部件活塞的三维设计模型，采用剖视视角呈现内部结构细节，建模过程依托三维机械设计软件完成，全程遵循机械零件设计的精度规范，保证各结构尺寸符合动力系统零件的装配适配要求。建模阶段首先绘制活塞的主体回转轮廓，通过旋转特征生成活塞的基础筒体结构，精准定位活塞销座的安装位置，通过拉伸切除特征加工出活塞销的装配通孔，保证销座两侧的支撑结构厚度均匀，满足活塞工作时的受力承载需求。针对活塞的环槽结构，建模时严格控制各环槽的宽度与深度参数，通过多组平行切除特征生成活塞环安装位，保证槽体侧壁的平面度与槽底的同轴度，适配活塞环的装配密封要求。本次模型采用半剖展示形式，通过切除特征移除活塞四分之一的主体结构，清晰呈现内部的腔体轮廓、销座连接结构以及槽体的深度走向，剖切面的边缘做了规整的边界处理，让内部结构的展示更具层次感。材质渲染阶段，活塞主体采用铝合金材质的渲染参数，还原轻质金属的哑光银灰质感，剖切面的槽体边缘采用醒目的绿色高亮材质区分，让结构分界更清晰直观，背景采用简洁的浅灰纯色，避免多余元素干扰结构展示，模型底部添加三维坐标系标识，明确模型的空间方位。设计过程中重点考量活塞的工作工况，在保证结构强度的前提下优化内部腔体的轮廓，减少不必要的材料冗余，同时精准控制各槽结构的深度参数，保证活塞环安装后不会出现松脱或卡滞问题，销座与主体的连接位置做了圆弧过渡处理，降低应力集中风险，提升零件的结构可靠性。模型的所有结构特征均采用参数化建模方式生成，各尺寸参数可根据不同排量的内燃机需求进行调整修改，具备良好的设计复用性，可用于动力系统的装配演示、结构教学以及相关零部件的设计参考，剖视的展示形式能够让观看者快速理解活塞的内部构造与各部分的功能分区，清晰展现槽结构的深度设计与整体布局逻辑。
