多安装位墙面支撑连接支架结构设计

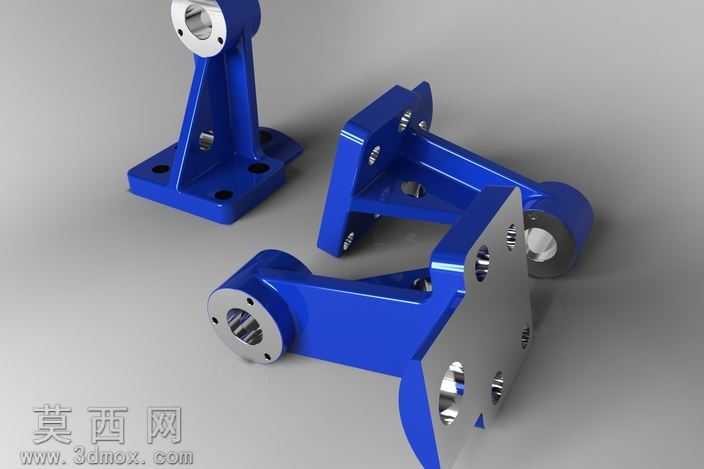

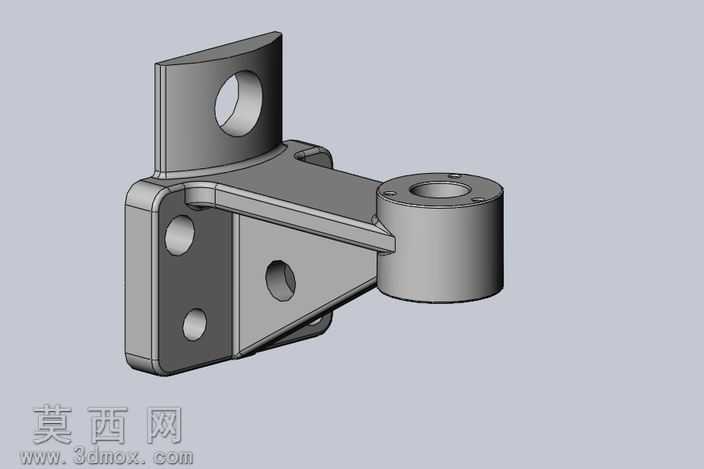

本作品为墙面安装用支撑连接支架的三维参数化模型，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械加工工艺逻辑，对零件的每一处结构尺寸均做了可编辑参数关联，方便后续根据实际安装需求调整安装孔位间距、支撑臂长度、轴套内径等核心尺寸。模型渲染阶段采用哑光金属材质赋予零件主体，还原了钢制冲压焊接支架的真实质感，对零件的棱边做了符合实际加工的圆角处理，避免了尖锐直角的不合理结构，同时对焊接连接部位做了自然的过渡处理，还原了真实焊接构件的结构特征。从结构设计来看，该支架分为三个核心功能区域：左侧为墙面贴合安装板，板体上设置了三个呈三角分布的沉头安装孔，可通过膨胀螺栓实现与墙面的牢固贴合固定，三角排布的孔位可最大化分散承载载荷，避免安装后出现松动偏转；中部为三角加强筋连接结构，连接安装板与右侧的功能轴套，加强筋采用斜向支撑结构，可有效提升支架整体的抗弯折、抗形变能力，在承受径向载荷时可将力均匀分散至安装板的各个固定点位，避免应力集中导致的结构断裂；右侧为带安装孔的圆柱轴套结构，轴套端面设置了两个对称的螺纹定位孔，可用于穿装转轴类零件并实现周向定位，满足铰接类部件的安装需求。设计过程中充分考虑了零件的加工可行性，所有板件厚度均匀，适配冲压下料、折弯成型后焊接的加工工艺，无需复杂的五轴加工即可完成生产，同时对所有安装孔的孔径、孔位公差做了合理预留，确保实际装配时螺栓、转轴类零件可顺利安装，不会出现干涉问题。整体结构紧凑，承载能力强，可广泛应用于墙面挂载设备、铰接活动构件、管线支撑等多种场景，模型结构完整，无破面、无冗余特征，可直接导出工程图用于生产加工，也可导入装配体中作为标准连接件使用。
