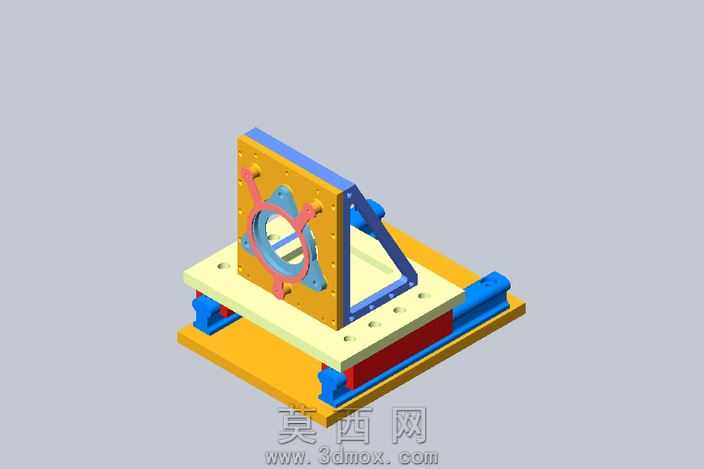

镜头安装定位工装夹具三维结构

本模型为镜头安装专用工装夹具，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械工装的设计规范，对各零部件的装配公差、配合间隙做了合理预留，确保虚拟装配状态下无干涉、无错位问题。模型渲染阶段针对不同零部件赋予了差异化材质：底部基座采用哑光工业黄漆材质模拟钢板喷塑效果，竖直安装立板做蓝色阳极氧化铝材质表现，镜头定位环采用红棕色氧化处理金属材质，滑动导轨、锁紧压块则赋予亮面金属镀铬质感，不同材质的粗糙度、反光度参数经过反复调试，最终呈现出清晰的结构层次与真实的工业质感。从结构设计来看，该夹具采用L型基准支撑架构，底部为带T型滑槽的安装底板，可实现夹具整体在工作台面上的位置微调与快速固定；竖直立板通过三角加强筋与底板刚性连接，保证装夹过程中的结构刚度，避免受力变形影响镜头安装精度；立板正面设置带镂空定位孔的镜头安装座，安装座周边均匀布置锁紧螺栓位，可适配对应规格镜头的圆周定位需求；底板两侧设置快换式压块组件，压块通过蓝色锁紧滑块与底板滑槽配合，可根据待装配件的尺寸快速调整压紧位置，无需重新拆装夹具主体。设计思路围绕镜头装配的高精度定位需求展开，整体结构兼顾刚性与可调性，既能够保证镜头安装时的同轴度、平面度精度要求，又通过滑槽、可调压块的设计提升了夹具的适配范围，减少专用工装的重复开发成本；各零部件均采用模块化设计思路，易损耗的锁紧件、定位件可单独拆卸更换，降低后期维护成本。模型完整还原了夹具的所有装配细节，包括螺栓连接位、加强筋结构、滑槽导向面、定位销孔等细微结构都做了精准建模，可直接用于工装结构验证、装配工艺模拟以及生产加工参考。
