宫古风扇机头传动结构三维建模作品

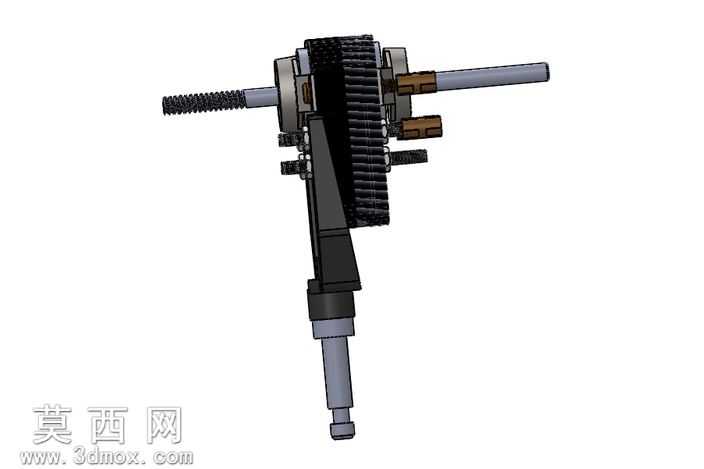

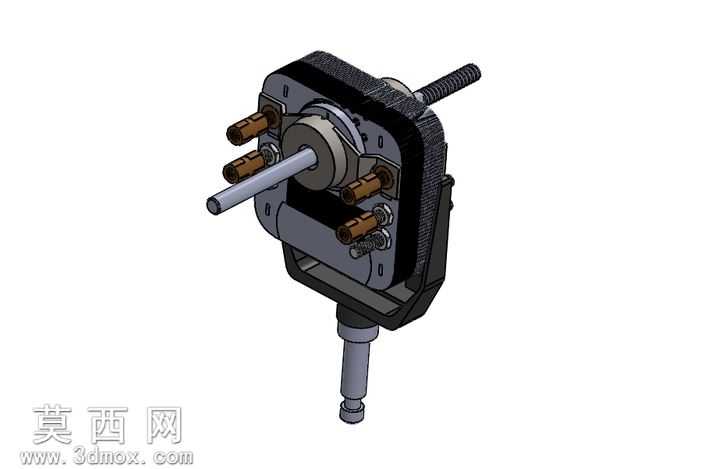

本作品为风扇机头核心传动结构的三维建模成果，建模过程依托三维参数化设计软件完成，全程遵循自顶向下的设计逻辑，先梳理机头整体的动力传递路径与装配层级，再逐一拆分各功能零件开展独立建模，最终完成整体装配校验。建模阶段对每一处结构细节都做了精准还原：包含主体支撑壳体的型腔结构、安装定位凸台、走线开孔，动力输出轴的阶梯轴段、轴端螺纹、装配卡位，调节组件的接插端子、锁紧螺柱、档位拨杆结构，以及后端动力输入轴的外螺纹、轴肩定位结构，所有零件的尺寸配合公差都在建模阶段做了参数化约束，确保虚拟装配时无干涉错位问题。材质渲染环节针对不同零件的物理属性做了区分设置：主体外壳采用哑光黑色工程塑料材质，调整表面粗糙度参数还原塑料件的细腻磨砂质感，金属输出轴、调节螺柱、锁紧端子采用镀锌钢材材质，添加轻微的金属反光与边缘倒角高光，还原机加工金属零件的真实质感，轴套部位采用铜质金属材质，调整暖调金属色泽与氧化质感，区分不同金属部件的视觉差异，底部的调节拨杆采用与壳体一致的工程塑料材质，衔接处做了细微的装配缝隙处理，还原真实产品的装配细节。结构设计上完整复现了宫古风扇机头的动力传递逻辑：前端长轴为扇叶安装输出轴，通过壳体内部的传动结构与后端动力输入轴衔接，侧面的多组接线端子用于实现档位调节与供电接入，底部伸出的拨杆用于实现风扇的摇头角度调节，所有结构的位置关系、连接方式都严格参考实物的装配逻辑，建模过程中对零件间的配合间隙做了合理设置，既保证结构展示的清晰度，也符合实际产品的生产装配要求。整体模型完成后通过软件自带的干涉检查功能完成全装配体验证，排除了零件间的重叠、错位问题，渲染阶段采用柔和的工业产品展示光源，多角度打光突出结构的层次感与不同材质的质感差异，清晰展现风扇机头内部的结构布局与零件组成，可用于家电结构教学、风扇维修参考、同类产品改型设计的参考素材。
