电脑CPU散热轴流风扇三维结构设计

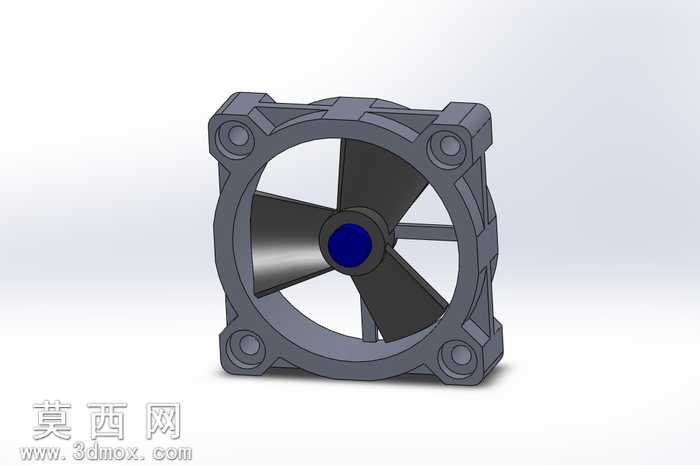

本作品为电脑CPU散热用轴流风扇装配体，采用三维参数化建模方式完成整体结构搭建，建模过程中先对风扇各组成零件进行独立特征构建，再通过装配约束完成整体组合。外框部分采用带安装孔的方形切圆角结构，四个角位预留沉头安装孔，用于风扇在散热模组或机箱内的固定，外框内圈设计为圆形风道结构，与扇叶外缘保持均匀微小间隙，既避免扇叶转动时与外框发生剐蹭，又能减少风道漏风提升送风效率。扇叶部分采用三叶式轴流叶片设计，叶片曲面基于空气动力学原理构建，通过调整叶片安装角与曲面弧度，优化气流导向效果，保证转动时能够形成稳定的轴向气流，带走CPU散热鳍片上的热量。扇叶中心的轮毂部分设计为轴孔安装结构，中心区域做深蓝色材质区分，模拟真实风扇的轴封装饰结构，轮毂与叶片之间做平滑过渡处理，减少转动时的风阻与应力集中。建模过程中对各零件的配合公差做了合理预留，外框与扇叶的同轴度、安装孔的位置度都符合实际生产的精度要求，材质渲染上，外框与扇叶采用深灰色哑光工程塑料质感，还原真实散热风扇常用的PBT或PC材质的视觉效果，中心轮毂部分采用高饱和度深蓝色质感，形成视觉区分，整体渲染效果真实还原实物的材质质感与结构细节。设计思路上围绕CPU散热的实际使用需求，在保证结构强度的前提下尽可能简化零件结构，减少不必要的冗余特征，整体装配结构清晰，各零件可独立拆分用于工程图导出或结构优化，能够直观展示轴流散热风扇的内部构造与装配关系，可用于散热结构设计参考、三维教学演示等场景。
