工业用框架式空气冷却器结构设计

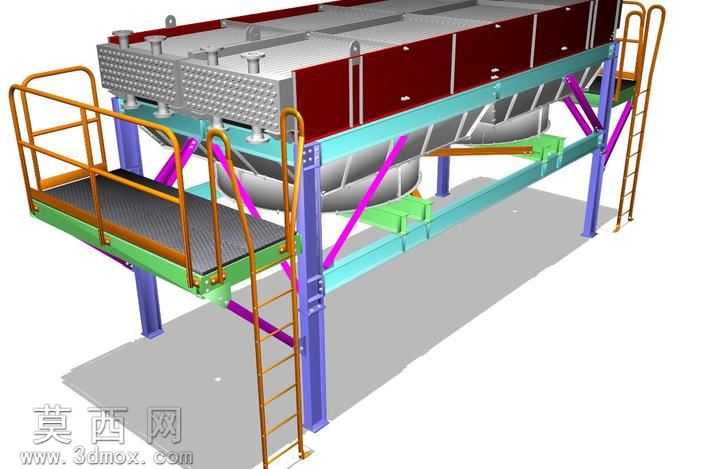

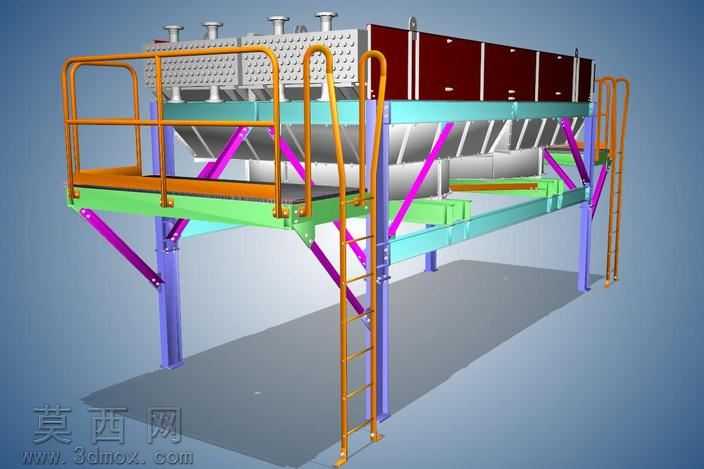

本模型采用Tekla Structures完成全参数化三维建模，针对工业场景空冷换热需求进行整体结构设计，完整还原了空气冷却器的实体构造细节。建模过程中首先搭建主体承载框架体系，采用不同截面的型钢构件完成立柱、横梁、斜撑的排布，通过精准的节点约束定义构件间的连接关系，确保框架结构的受力合理性，所有型钢构件的规格、拼接位置均参照工业空冷器的实际设计标准设置，避免出现结构干涉问题。模型上层为核心换热单元排布区，依次设置了多组并联的换热管束模块，管束端部的管箱、接口法兰均做了精细化建模，还原了介质进出的流道接口结构，管束外侧的挡风侧板采用实体板材建模，明确了风冷流道的封闭边界。操作平台部分铺设了防滑格栅踏板，平台周边设置了标准化的安全护栏，护栏的横杆、立杆、踢脚板均按安全规范设置尺寸，两侧配置了带护笼的直爬梯，爬梯的踏步、侧边扶手与平台、地面的连接节点都做了细节还原，满足设备检修的通行需求。模型底部设置了锥形的集流导流结构，用于引导换热后的气流或凝液排出，支撑框架的斜向撑杆采用亮色区分，清晰展示了结构的加强受力路径。材质渲染阶段，针对不同构件赋予了对应材质属性：型钢框架采用工业蓝、青绿色的金属防锈漆材质，爬梯与护栏采用醒目的橙黄色安全漆材质，换热管束采用银灰色金属材质，挡风侧板采用酒红色防护涂层材质，导流段采用亮紫色标识材质，通过色彩区分清晰展现各功能模块的边界，渲染后呈现出真实的工业设备视觉效果。整体设计遵循模块化排布思路，将换热单元、承载结构、检修附属结构进行分层整合，既保证了换热功能的实现，也兼顾了设备安装、后期运维的操作空间需求，所有构件的尺寸比例协调，连接逻辑符合工业设备的设计规范，可用于空冷设备的结构展示、安装指导或方案评审场景。
