复古3.5英寸软盘三维结构还原模型

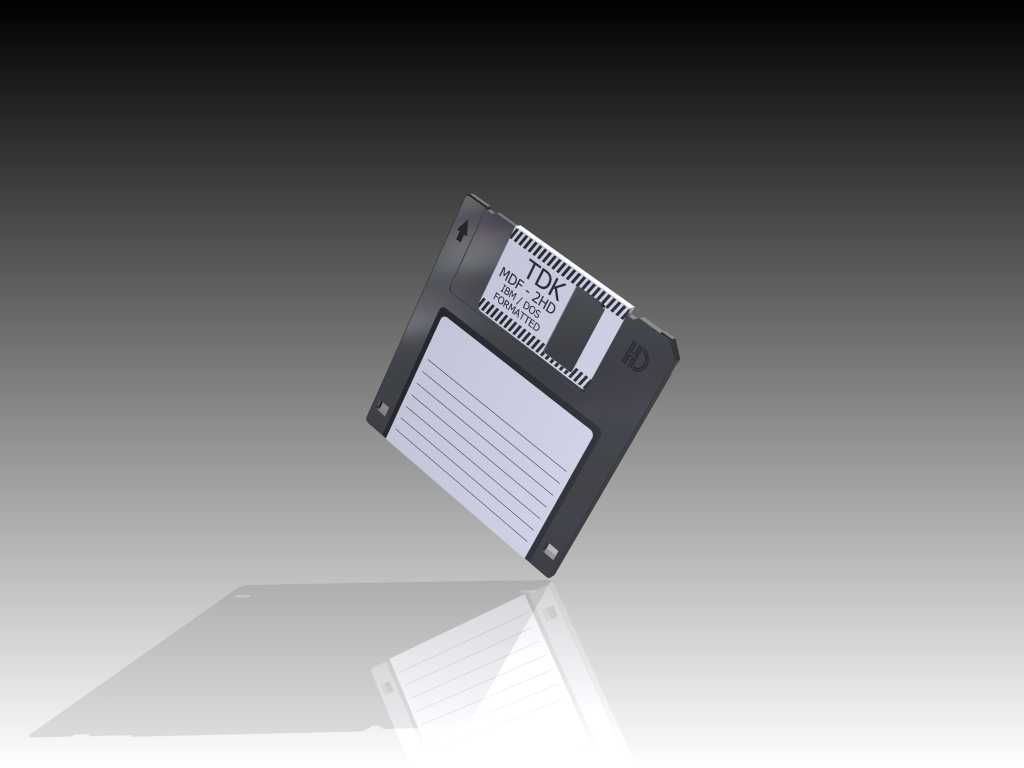

　　这款3.5英寸软盘的三维建模，完全还原了上世纪末主流移动存储介质的真实结构与细节，建模过程中参考了实物的装配逻辑与尺寸公差，所有卡扣、滑动挡板、金属拨片的位置都和量产实物保持一致。从实际应用场景来看，这类软盘曾广泛用于工业数控设备的程序传输、早期个人电脑的数据备份、办公文档的跨设备拷贝，即便在当下，部分服役年限较长的老式工控机、线切割设备、早期加工中心仍然保留了软驱接口，需要对应存储介质完成程序导入，这个模型可以用于复古数码场景的展示搭建、老式工控设备的运维培训教具制作，也能作为数码发展史相关展陈的可视化素材。从产品功能特性来看，软盘核心是通过盘片表面的磁层记录二进制数据，外部的硬质塑料壳体承担防护作用，

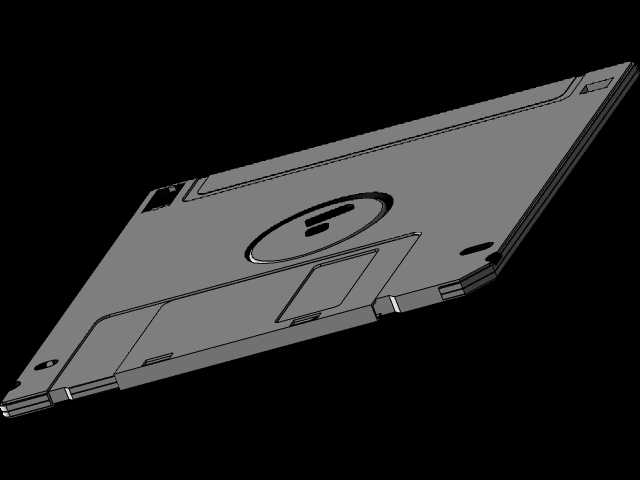

　　前端的金属滑动挡板在未插入软驱时会遮挡磁头读写窗口，避免盘片被灰尘、指纹污染，插入软驱后挡板会被机构自动推开，让磁头接触盘片完成读写；壳体边角的定位缺口是设备识别磁盘容量、写保护状态的物理结构，写保护拨片打开后，软驱的写入机构会被物理限位，无法修改盘内数据，这个细节在建模时做了可动结构预留，能直观演示物理写保护的触发逻辑。设计思路上，建模优先还原各部件的装配关系，壳体的上下盖采用卡扣式连接，没有额外螺丝，金属hub盘片定位环的尺寸严格匹配软驱主轴的卡位尺寸，滑动挡板的导轨槽做了间隙预留，模拟实物滑动时的阻尼感，标签区域的凹槽深度也和实物一致，还原粘贴纸质标签的安装边界。外形尺寸上严格遵循3.5英寸软盘的行业标准，

　　整体长宽为90mm×94mm，厚度3.3mm，边角的圆弧半径、定位缺口的尺寸都和量产产品一致，金属挡板的滑动行程为22mm，完全覆盖读写窗口的开合范围，写保护拨片的活动行程为3mm，对应写保护开、关两个状态的物理限位，所有尺寸边界都可以直接用于3D打印复刻实物，也能导入虚拟仿真场景完成老式设备读写流程的动画演示。建模时还还原了盘片内部的无纺布衬层结构，衬层贴合在壳体内侧，在盘片转动时可以清洁盘片表面的浮尘，这个细节很多简化模型都会忽略，本次建模完整保留了衬层的安装位置与厚度，能更清晰地展示软盘的内部防护逻辑。
