FilaMaker迷你碎纸机保护外壳结构设计

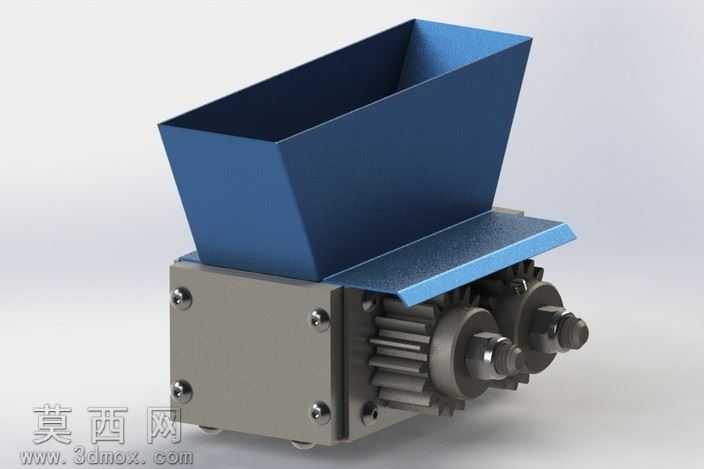

本模型为FilaMaker迷你碎纸机的保护外壳三维结构，建模过程中先基于迷你碎纸机的内部机芯尺寸、进纸与出纸的空间需求，绘制外壳的基础轮廓草图，通过拉伸、拔模、抽壳等基础特征命令构建主体腔体结构，针对碎纸机倾斜进纸的使用需求，对进纸侧的壳体做了适配倾斜角度的造型处理，保证纸张能够顺畅送入内部裁切结构。外壳底部设计有向外延伸的安装法兰边，法兰边上预留了对应的安装孔位，可通过紧固件将整个保护外壳与碎纸机的内部机架、底部支撑结构牢固连接，避免设备运行过程中出现壳体晃动、移位的问题。在材质设定上，该保护外壳选用常规的冷轧钢板作为基础材质，表面做深蓝色哑光喷塑处理，既能够提升外壳的耐磨、防腐蚀性能，也能让设备外观更具质感，同时哑光表面可以减少办公环境下的光线反射，提升使用体验。结构设计上充分考虑了迷你碎纸机的小型化定位，整体壳体壁厚均匀，在保证结构强度能够覆盖内部机芯、提供安全防护的前提下，尽可能压缩多余的结构空间，让整体造型更紧凑小巧，适配桌面办公的摆放需求。进纸口位置做了翻边强化处理，既可以避免薄钢板边缘的锐边划伤使用者，也能提升进纸口位置的结构刚度，防止长期使用后出现口部变形的问题。壳体的拼接位置设计了对应的卡扣与定位止口，能够在装配过程中快速定位，减少装配工序的复杂度，同时也能保证壳体拼接后的缝隙均匀，提升整体外观的规整度。建模过程中对所有的转角位置都做了圆角过渡处理，避免尖锐棱角带来的安全隐患，同时也让整体造型更流畅自然。渲染阶段通过调整环境光与材质的反光参数，还原了喷塑外壳的哑光质感，清晰呈现出壳体的倾斜进纸结构、底部安装法兰、整体腔体的空间形态，能够直观展示该保护外壳与内部机芯的装配适配关系，为后续的生产加工、装配验证提供准确的三维结构参考。
