手动杠杆式肉豆蔻切割专用设备结构设计

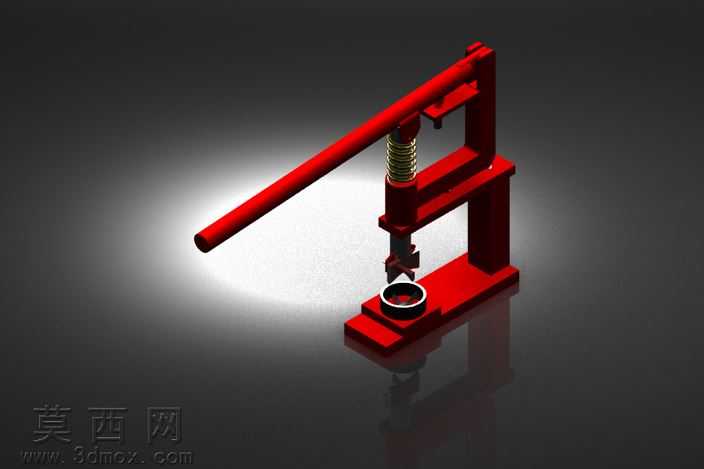

本作品为针对肉豆蔻这类小型硬质香辛料设计的手动切割设备三维模型，整体采用台式立式布局，在SolidWorks软件中完成全参数化建模，建模过程严格遵循机械加工的公差配合要求，对每个零件的装配关系进行了完整的约束定义，确保模型可直接用于工程图导出与实物打样验证。模型渲染阶段采用金属红漆材质作为主体机架的外观表现，搭配金属镀铬材质模拟复位弹簧、切割刀头的金属质感，底座放置待切割物料的环形定位槽采用哑光黑色金属材质，通过三点布光的渲染方式突出设备的立体结构，暗调渐变背景搭配底部反光效果，清晰呈现各部件的位置关系与结构细节。设备整体结构分为底座支撑单元、立柱导向单元、杠杆施压单元、复位弹簧组件、切割执行端、物料定位座六个部分：底座采用厚重的矩形块结构，保证手动施压过程中的整机稳定性，避免操作时出现侧翻晃动；垂直立柱与顶部横向悬臂采用一体化机架设计，为杠杆提供稳定的旋转支撑点位；长杠杆臂采用符合人体工程学的长度设计，利用杠杆原理放大手部施加的下压力，无需额外动力即可轻松完成硬质肉豆蔻的切割作业；杠杆与切割冲头之间设置圆柱螺旋压缩弹簧，在切割动作完成后可自动将杠杆与冲头抬升复位，无需手动提拉操作，提升连续作业的操作效率；切割端采用快换式刀头设计，可根据切割需求更换不同规格的刀片，实现切片、分块等不同加工效果；底座上的环形定位槽与冲头位置精准对中，可将圆形的肉豆蔻果实稳定固定在切割工位，避免切割过程中物料滑移导致的切割不齐或者刀头错位问题。设计过程中充分考虑小型食材加工设备的使用场景，整体结构无复杂传动部件，零件数量少，加工难度低，普通机加工车间即可完成全部零件的生产制造，装配流程简单，后期维护仅需定期检查刀头磨损情况与弹簧弹力即可，设备整体体积小巧，可放置在操作台面上使用，既适合家庭厨房的香辛料处理场景，也可适配小型调味品加工门店的少量物料加工需求，手动操作的设计无需接入电源，使用场景不受供电条件限制，操作门槛低，无需专业培训即可快速上手使用。
