双孔空心角煤渣砌块三维建模作品

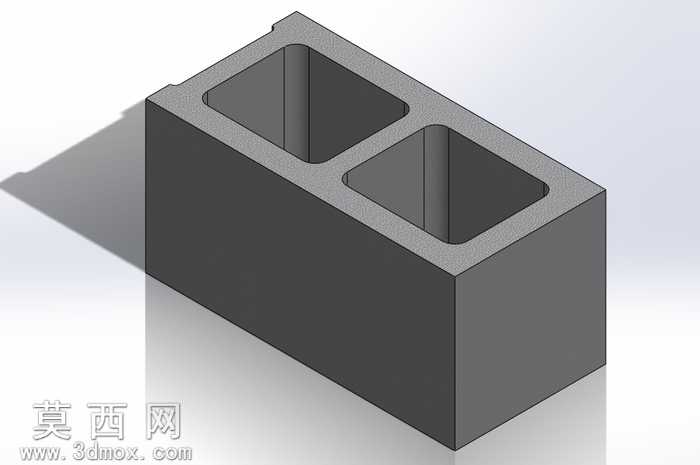

本作品为角煤渣砌块的三维参数化建模成果，建模阶段以实际建材生产的角煤渣块尺寸规范为基准，采用SolidWorks进行实体特征构建，首先通过草图绘制砌块的外轮廓基准，精准把控砌块的长宽高比例与边角的直角过渡特征，针对角部的特殊安装适配结构做了细节优化，保证砌块在墙体砌筑时的拼接契合度。建模过程中优先采用拉伸凸台命令构建砌块的主体基体，随后通过拉伸切除命令生成两个对称分布的矩形空心腔室，腔室的壁厚经过参数化约束，完全匹配实际煤渣砌块的壁厚标准，既保证砌块的结构承重强度，也还原了空心砌块减重、隔音隔热的结构特性。材质渲染阶段，为模型赋予了接近真实煤渣混凝土的哑光深灰色材质，添加了细微的颗粒质感纹理来模拟煤渣骨料混合的表面效果，同时通过环境光影调整，让砌块的棱边转折、腔室内壁的结构细节清晰呈现，渲染出的阴影效果贴合真实光照逻辑，直观展现砌块的立体形态。结构设计上，该角煤渣块为转角砌筑专用构件，两个空心腔室沿砌块长度方向平行排布，腔室边角做了微小的圆角过渡，避免实际生产脱模时出现应力开裂问题，砌块的外表面平整无凸起，保证砌筑时墙面的平整度，角部的垂直结构经过垂直度约束，可直接用于墙体转角位置的砌筑，无需额外裁切加工。设计思路围绕工程实用性展开，所有尺寸参数均参考现行建筑用轻骨料混凝土砌块的行业标准，模型可直接用于建材展示、砌筑施工模拟、建筑BIM模型构件调用等场景，建模过程中对特征树做了规整梳理，所有尺寸均添加了参数化关联，后续可根据不同的砌筑需求快速调整砌块的长宽高、腔室尺寸、壁厚等参数，无需重新构建基础特征，大幅提升模型的复用性。
