C型螺旋压紧式通用夹持夹具三维设计

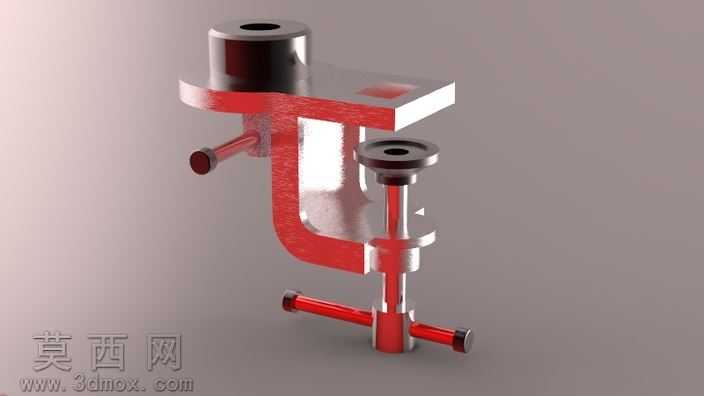

本作品为一款C型结构的螺旋压紧式通用夹持夹具，采用SolidWorks软件完成全参数化三维建模，建模过程中对各零部件的配合公差、运动干涉情况进行了完整校验，确保模型可直接用于后续的工程图导出、结构仿真与3D打印验证。模型整体采用自下而上的装配建模逻辑，首先分别完成C型夹座、顶部固定衬套、中部压紧螺杆、底部压盘、横向操作杆、侧部定位销等独立零件的建模，每个零件均按照实际机加工工艺设置合理的拔模斜度、圆角过渡与螺纹特征，其中压紧螺杆采用梯形螺纹结构建模，还原真实夹具的螺纹传动特性，保证螺旋进给过程的运动逻辑符合实际机械原理。渲染阶段采用Keyshot进行材质与光影调试，C型夹主体赋予镀铬金属材质，调整材质的反射率、粗糙度参数还原金属机加工后的亮面质感，压紧操作杆与侧部定位销采用红色喷塑金属材质，与亮银色主体形成鲜明视觉区分，压盘接触端面设置细微的磨砂纹理，模拟实际夹具压合面的防滑处理结构，场景采用柔和的影棚布光，通过主光、辅光与轮廓光的搭配，清晰呈现夹具的C型开口结构、螺旋压紧行程、各部件的装配关系，突出产品的工业设计质感。结构设计上，该夹具采用经典的C型开口架构，顶部固定衬套可适配不同工况的安装定位需求，中部梯形螺纹螺杆配合底部压盘实现大范围的夹持行程调节，横向贯穿的操作杆可提供足够的拧紧力矩，侧部设置的定位销可限制螺杆的周向转动偏移，保证压紧过程中压盘始终与被夹持面保持平行，避免压伤工件表面。设计过程中充分考虑了通用夹具的适配性，C型开口深度、螺杆行程、压盘直径均按照通用五金夹具的常用尺寸参数设定，可广泛应用于机械加工临时装夹、工件粘接固定、小型零部件装配定位等多种场景，各零部件结构简单，便于采用普通机加工工艺完成生产制造，整体结构紧凑，操作便捷，夹持稳定性强。
