FRC2013赛季参赛竞技机器人结构设计

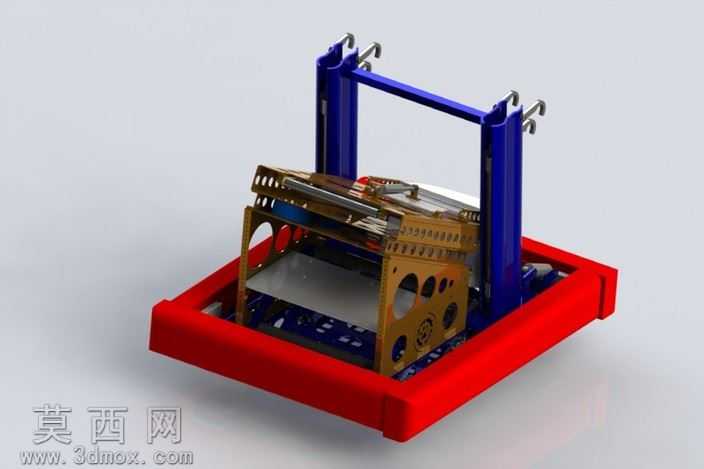

本作品为针对FRC2013赛季赛事规则打造的竞技类参赛机器人三维设计模型，整体采用SolidWorks完成全参数化建模，通过装配体层级划分实现各功能模块的独立设计与整体干涉校验，建模过程中对每一处板材厚度、轴件配合公差、安装孔位都做了精准定义，确保模型可直接对接后续的加工生产环节。渲染阶段采用哑光工程塑料材质模拟主体防护结构，高光亮面金属材质模拟承重立柱与连接挂钩，红色防滑喷塑材质表现底部承载基座，棕褐色阳极氧化铝材质呈现中部镂空功能支架，通过不同材质的粗糙度、反光度参数调整，还原真实加工零件的质感表现，同时添加柔和的环境漫反射光影，清晰呈现各部件的装配层次与结构细节。结构设计上，底部采用一体化围边式矩形基座作为整机承载基础，既保证了整机的低位重心提升对抗稳定性，也为内部电气元件、动力模块提供充足的安装防护空间；中部采用双侧镂空支架设计，在保证结构强度的前提下大幅降低整机自重，支架上预留的多组安装孔位可根据赛事任务需求快速更换功能执行组件；上部设置双侧立式承重立柱搭配顶部横向连接梁，立柱顶端设计的快挂式挂钩结构，可快速完成赛事指定道具的拾取、抬升与悬挂动作，整体结构兼顾了对抗场景下的结构强度与任务执行的动作效率。设计思路围绕FRC赛事的对抗性与任务需求展开，在方案初期就确定了模块化设计原则，将整机划分为行走承载模块、功能执行模块、安装连接模块三个独立单元，各模块之间采用标准化紧固件连接，既方便赛前的快速调试维护，也能在赛事出现部件损坏时实现快速更换；结构设计过程中反复优化受力路径，将对抗过程中的冲击力通过底部基座、侧部支架、上部立柱形成完整的传力路径，避免局部应力集中导致的结构损坏，同时通过镂空减重、材质搭配的方式平衡整机重量与结构强度，确保机器人在赛事规则限定的重量、尺寸范围内，实现最优的运动性能与任务执行能力，该设计经过赛事实践验证，可稳定完成对应赛季的各项赛事任务。
