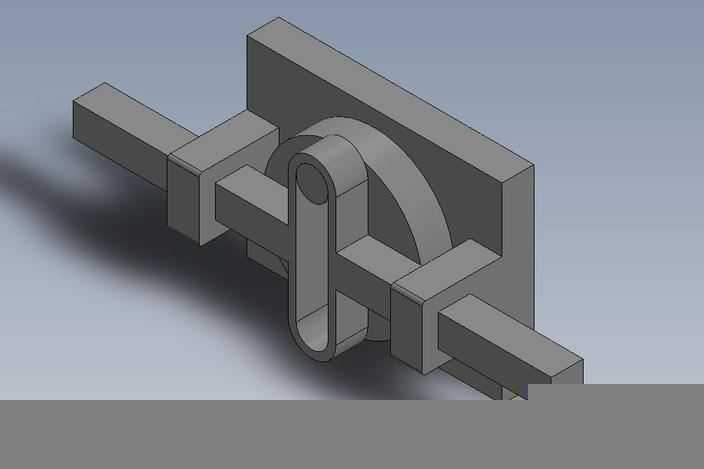

苏格兰威士忌轭式传动机构三维结构

本作品为苏格兰威士忌轭机构的三维建模成果，建模过程依托SolidWorks平台完成，整体采用自底向上的装配建模思路，先逐一完成各个单体零件的特征建模，再按照实际装配约束关系完成整体机构的拼接。建模阶段首先对机构的核心构件进行参数化绘制，包括两侧的滑动导杆、中部的U型轭架、偏心驱动轮、安装背板以及导向滑块等零件，每个零件均通过拉伸、切除、倒角等基础特征完成实体构建，严格遵循机械设计的尺寸比例，保证各零件间的配合间隙符合实际运动需求，避免出现运动干涉问题。渲染阶段采用软件内置的哑光金属材质赋予所有构件，模拟铸铁加工零件的真实质感，背景选用浅灰蓝色纯色背景，搭配定向光源投射出柔和的阴影，清晰凸显出机构各部分的轮廓层次与装配关系，视角选择等轴测视角，能够同时展示机构的正面结构与侧面装配关系，让观看者可以直观理解各构件的连接逻辑。该机构本质是一种可以将旋转运动转换为直线往复运动的传动结构，核心原理是通过偏心轮在U型轭架的槽内滑动，带动轭架连同两侧的导杆沿着导向滑块做规律的往复直线运动，相比常见的曲柄滑块机构，该轭式机构的往复运动行程更加稳定，运动过程中不存在侧向分力，传动过程的磨损更小，运动精度更高。设计过程中重点考量了导向滑块与导杆的配合长度，保证导杆往复运动过程中不会出现卡滞，同时对偏心轮与轭架滑槽的配合面做了圆角过渡处理，减少运动过程中的应力集中，提升机构的运行平顺性。整体模型完整还原了苏格兰轭机构的全部运动构件，装配约束完全按照实际运动副进行设置，添加旋转驱动后即可直观模拟机构的完整运动过程，可用于机械原理教学演示、传动方案验证等场景，能够帮助学习者快速理解这类特殊往复运动机构的工作逻辑与结构特点。
