宝马双门轿跑车身曲面造型设计

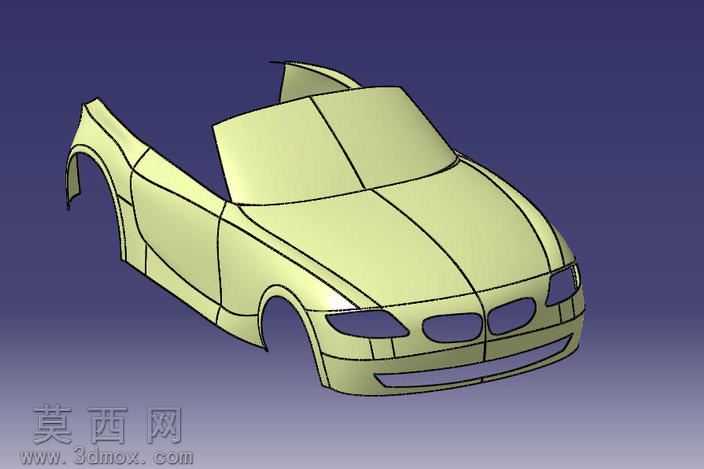

本作品为宝马双门轿跑的车身外覆盖件曲面建模成果，当前呈现的是建模过程中的阶段性状态，后续将完成整车细节的补充完善。建模过程以宝马品牌经典轿跑的设计语言为核心参考，首先通过对实车比例的拆解分析，确定了整车长、宽、高的基础参数比例，勾勒出车身侧面的俯冲式腰线走向、短前后悬的运动化布局，以及敞篷车型特有的座舱轮廓线条。在曲面构建阶段，采用CATIA软件的创成式外形设计模块开展工作，首先绘制前脸区域的关键轮廓线，精准还原宝马标志性的双肾进气格栅周边曲面弧度、大灯组的倾斜嵌入角度，以及前保险杠两侧进气口的内凹曲面过渡，保证前脸视觉重心低趴且富有攻击性。车身侧面的曲面处理是本次建模的重点，通过多组截面线的曲率连续调整，实现了翼子板处的饱满隆起曲面与车门内凹腰线的顺滑衔接，轮拱区域的曲面特意做出向外扩张的弧度，匹配大尺寸轮毂的运动化视觉效果，同时保证曲面之间的G2连续，避免出现光影断层。敞篷座舱的A柱区域采用了大倾角的倾斜设计，曲面从风挡下沿顺滑延伸至车顶收尾处，兼顾了敞篷车型的开扬感与车身线条的流畅度。当前阶段已完成车身主外覆盖件的基础曲面搭建，所有曲面均经过曲率检测，保证面与面之间的过渡顺滑无突兀折角，后续将补充车门分缝线、门把手凹槽、侧裙细节、后视镜安装位等精细化结构，同时完善车身覆盖件的厚度参数，添加车灯、格栅、保险杠附件等细节部件，最终完成整车的完整建模。建模过程中严格遵循汽车外饰曲面的设计规范，所有关键曲面的曲率变化均参考量产车型的光影反射效果调整，确保模型在渲染状态下能够呈现出真实豪华轿跑的漆面质感，曲面的分块逻辑也符合实际汽车生产中的冲压工艺要求，为后续的结构细化、渲染输出打下了坚实基础。
