工业锅炉配套承压连接组件结构设计

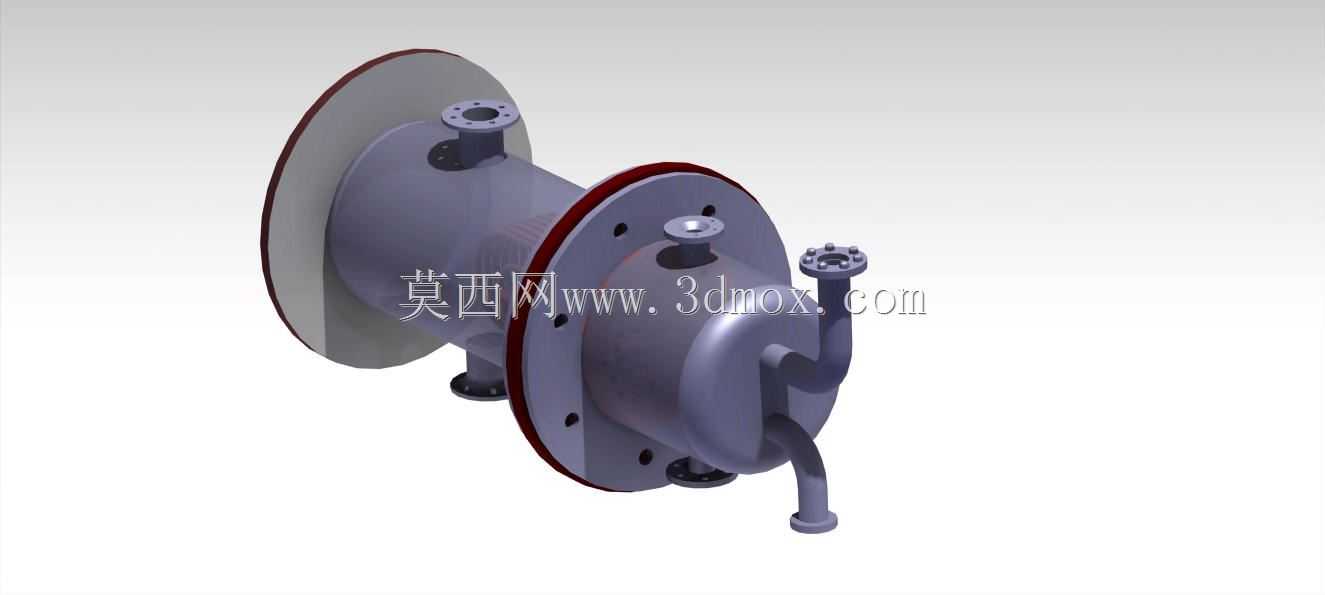

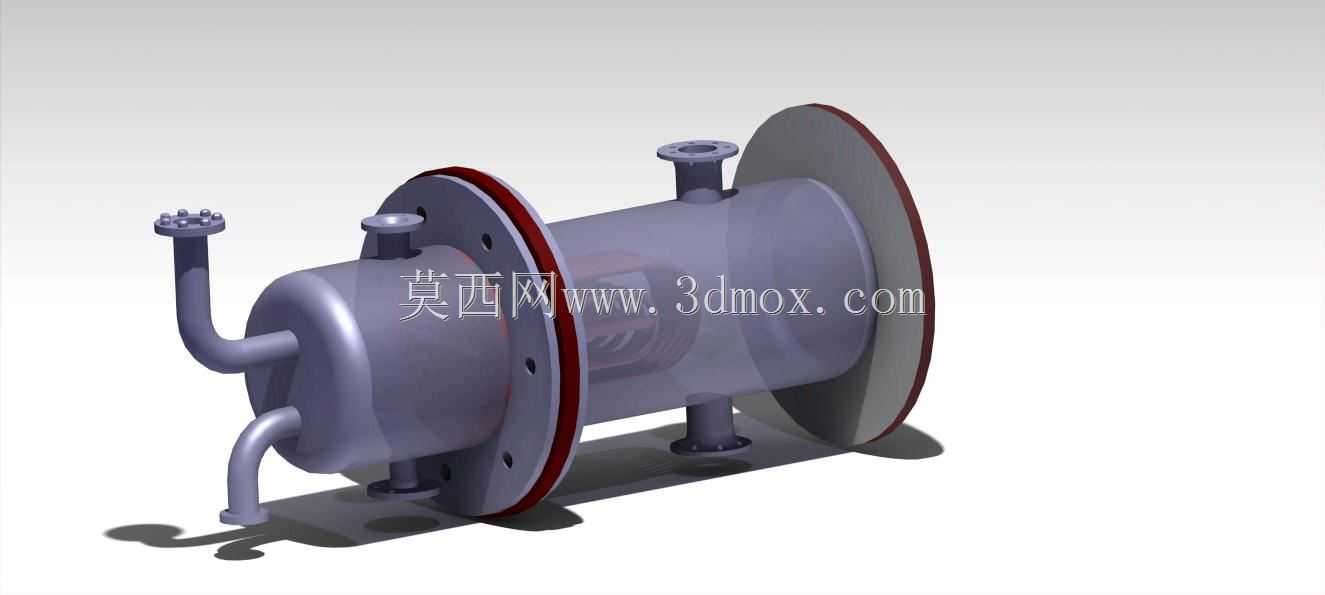

　　在工业热能供应、化工生产供热、集中供暖换热站等场景中，锅炉系统的附属连接组件直接决定整套热能设备的运行稳定性与介质输送效率，本次呈现的这款锅炉配套组件，是卧式承压锅炉本体与外部管路、辅机系统衔接的核心过渡部件，主要承担介质导流、承压密封、多管路汇通的功能。从结构设计逻辑来看，该组件采用卧式筒体作为主体承载结构，筒体两端设置带密封槽的法兰连接端面，法兰端面加工有均匀分布的螺栓孔位，可通过高强度螺栓配合耐高温密封垫片，分别与锅炉本体的输出端、后续换热或输送设备的输入端实现刚性密封连接，法兰边缘的红色密封层设计，是针对高温工况下的密封冗余考量，避免长期热胀冷缩导致的密封面泄漏问题。筒体侧面分布的多组不同通径的管路接口，

　　分别对应不同的介质流向需求：其中向上伸出的小通径接口可作为安全阀安装座、压力检测仪表取压口或者排空口，侧下方伸出的弯管结构为介质输出或排污通道，筒体上下分布的短管接口可对接液位检测装置、补水管道或者温度传感器安装位，所有接口的焊接位置均做了圆弧过渡处理，降低应力集中风险，适配锅炉运行时的交变热应力工况。从安装边界来看，该组件的整体长度与法兰外径尺寸完全匹配对应吨位锅炉的接口标准，安装时无需对原有锅炉端面进行二次加工，法兰端面对接时的同轴度公差控制在行业标准允许范围内，可直接与同规格的锅炉本体、分汽缸或者换热设备完成对接，侧面伸出的管路接口的朝向与伸出长度，充分考虑了现场安装时的操作空间，预留了足够的阀门、仪表安装与后期维护操作距离，

　　不会出现管路干涉、工具无法操作的问题。在功能特性层面，该组件的筒体壁厚经过承压计算校核，可适配额定工作压力下的饱和蒸汽或高温热水输送工况，内部流道做了平滑过渡设计，减少介质流经时的阻力损失，避免局部湍流导致的冲刷磨损，所有外接接口的通径匹配均经过流量核算，保证不同支路的介质流量满足系统运行要求，不会出现局部节流导致的压力异常波动。设计过程中充分考虑了锅炉启停时的温度变化影响，所有焊接结构均采用等强度焊接设计，法兰与筒体的连接位置做了加强筋处理？不对，该组件的法兰与筒体为一体焊接结构，焊后做了应力消除处理，避免长期高温运行后焊缝出现开裂问题。实际应用中，这类组件常被用于中小型燃气锅炉、余热锅炉的本体出口段，替代传统的多管件拼接结构，

　　减少现场焊接工作量，同时降低多焊缝带来的泄漏风险，出厂前的结构设计已经完成了所有接口的位置校验，现场安装时只需完成法兰对接与外部管路连接即可投入使用，大幅缩短锅炉系统的现场安装周期。从结构细节来看，顶部的小接口采用了加厚管壁设计，适配安全阀开启时的瞬间冲击载荷，侧方的弯管接口采用了大曲率半径的弯制结构，减少介质转向时的阻力，同时避免排污时杂质在弯头位置堆积堵塞，筒体底部的接口位置略低于筒体内壁最低点，可保证排污时能够完全排空筒体内的积水与杂质，减少停运期间的内部腐蚀风险。对于从事锅炉结构设计、热能系统配套选型的工程人员来说，该组件的结构设计思路具备较强的参考价值，其接口布局充分平衡了功能需求与安装维护的便利性，承压结构的设计完全符合锅炉类承压部件的设计规范，既保证了运行时的结构强度，又尽可能控制了整体重量，减少对锅炉本体端面的附加载荷。
