雕刻机用锥形压缩弹簧三维结构设计

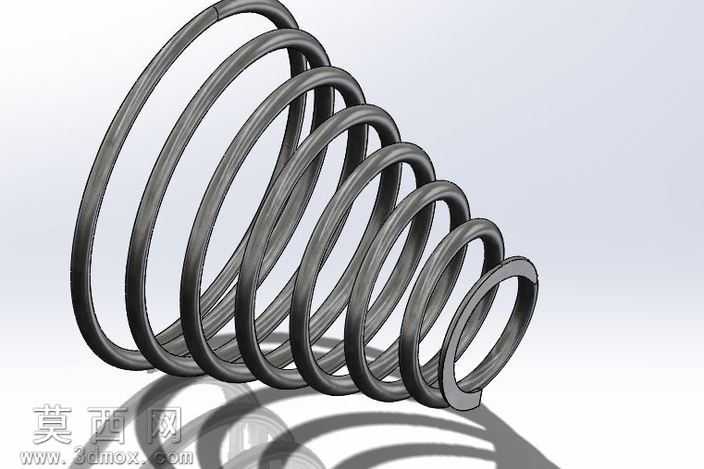

本作品为适配雕刻机工况设计的锥形弹簧三维模型，建模阶段以螺旋线为核心路径基准，首先根据锥形弹簧的刚度特性需求，确定两端圈径的差值、有效圈数、节距变化规律，通过三维建模软件的螺旋扫描特征生成弹簧的基础实体，扫描过程中严格控制簧丝截面的直径一致性，同时对弹簧两端的收口结构做贴合安装面的磨平处理，保证端部支撑面的平面度符合装配要求。模型构建过程中同步完成结构干涉校验，确认各圈簧丝在极限压缩状态下不会发生叠压碰擦，预留出合理的形变间隙，匹配雕刻机往复运动过程中的缓冲、复位功能需求。材质设定选用常规弹簧钢材质，渲染阶段赋予模型金属哑光质感，添加细微的表面拉丝纹理还原真实弹簧的加工表面状态，通过环境光影调整突出锥形弹簧的螺旋曲面轮廓，清晰展现从大端圈到小端圈的直径渐变结构，以及簧丝的连续螺旋走向。设计思路围绕雕刻机的安装空间限制展开，锥形结构相比等径圆柱弹簧拥有更小的压缩后高度，能够在有限的安装空间内提供更平缓的刚度变化曲线，避免等径弹簧压缩至并圈时的刚度突变问题，同时锥形结构自带的自定心特性可以减少弹簧往复动作过程中的偏摆磨损，提升雕刻机对应部件的运动稳定性。模型的结构细节完全遵循机械弹簧的设计规范，有效圈与支撑圈的过渡自然，无特征断层，端部支撑圈的闭合角度经过调整，保证安装时的受力均匀性，可直接用于雕刻机相关部件的装配仿真、运动干涉验证，也可作为弹性元件选型阶段的结构参考，直观展现锥形弹簧的外形特征与空间占比，为后续的工程出图、实物加工提供准确的三维结构依据。
