变进出口径挠性波纹软管三维结构设计

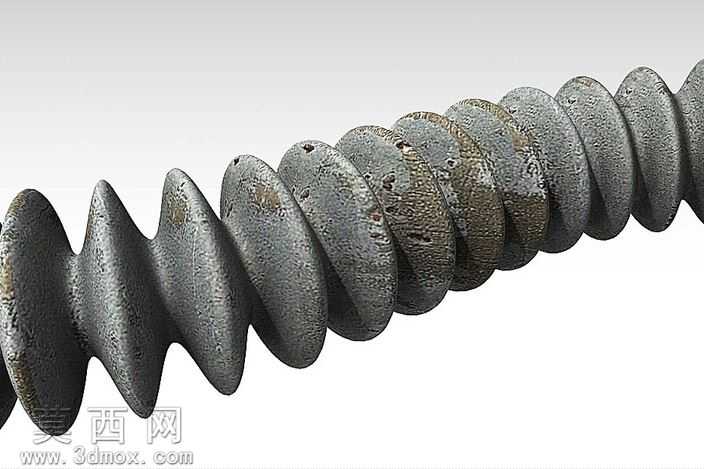

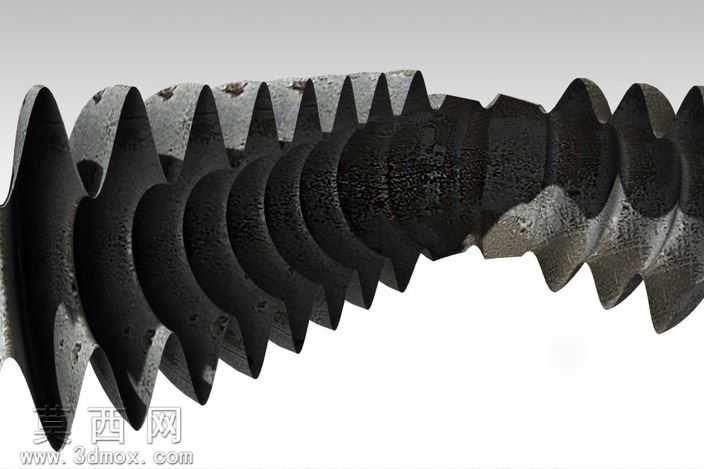

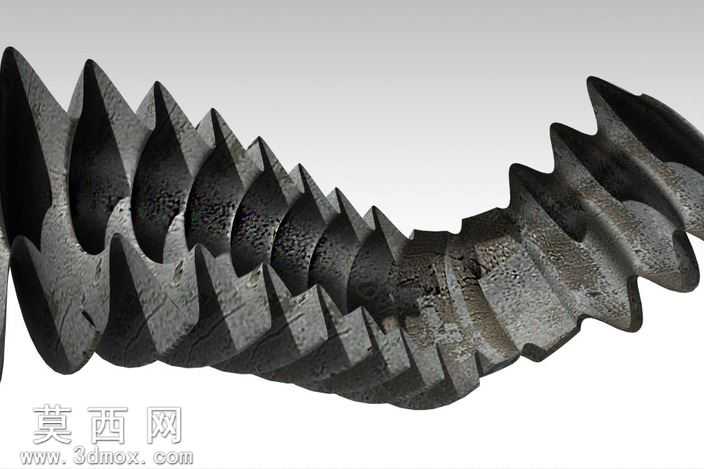

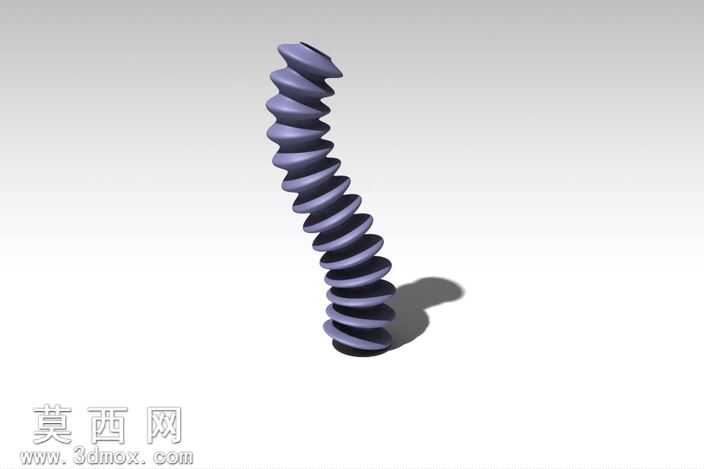

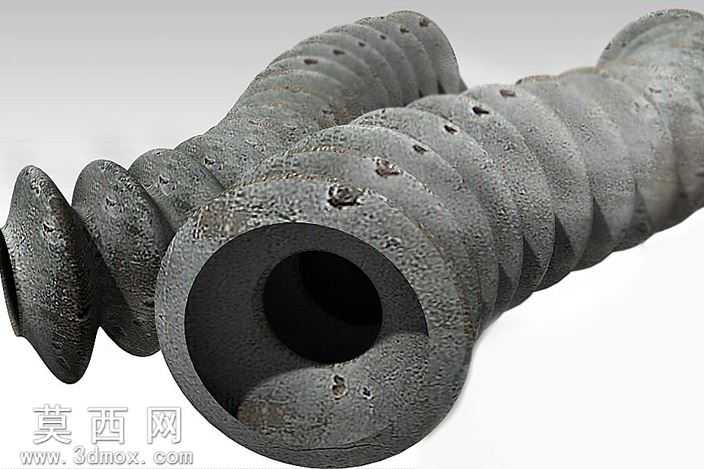

本作品为变进出口径的挠性波纹软管三维建模作品，建模过程围绕挠性软管的实际功能特性展开，首先梳理设计逻辑：挠性软管核心作用是在管路系统中补偿位移、吸收振动、适配不同安装位的接口偏差，而变进出口径的设计则是为了适配两端不同通径的管路对接需求，解决异径管路柔性连接的场景痛点。建模阶段首先确定两端接口的基准参数，分别定义入口端与出口端的通径尺寸、接口壁厚、连接段长度，保证两端接口的尺寸精度符合常规管路对接的公差要求，避免后续装配出现干涉问题。主体波纹段的建模是整个作品的核心，首先通过螺旋线扫描生成波纹的基础螺旋路径，再根据挠性管材的弯折特性设计波纹的截面轮廓：波纹采用圆弧过渡的梯形截面，波峰与波谷处均做圆角处理，既保证软管弯折时波峰位置不会出现应力集中导致的开裂，也让波谷位置在压缩状态下不会出现管壁贴合堵死管路的问题，同时沿软管轴向调整螺旋路径的螺距与波纹截面尺寸，实现从入口端口径到出口端口径的平滑过渡，整个变径段无尺寸突变，保证管路内部介质流动的顺畅性，减少流阻损失。材质与渲染阶段，针对金属挠性软管的实际材质特性，采用带细微磨砂质感的金属材质，调整材质的粗糙度、金属度参数，还原镀锌金属软管表面的细微颗粒质感与哑光金属光泽，在波峰位置添加轻微的磨损做旧效果，模拟实际使用过程中摩擦产生的质感变化，渲染时采用柔和的侧方打光，突出波纹的螺旋结构层次与金属表面的光影变化，让模型的结构细节更具真实感。结构设计上充分考虑挠性软管的可动特性，建模时预留了波纹段的弯折余量，每个波纹单元的伸缩间隙经过参数化计算，保证软管在常规弯曲半径下不会出现管壁干涉，两端接口段做了加厚处理，提升接口位置的结构强度，避免安装锁紧时出现接口变形的问题。整个建模过程采用参数化设计思路，所有尺寸参数均可调整，可快速适配不同通径、不同长度、不同波纹规格的挠性软管设计需求，为后续的管路装配模拟、力学仿真提供精准的三维模型基础。
