发动机连杆结构三维建模设计作品

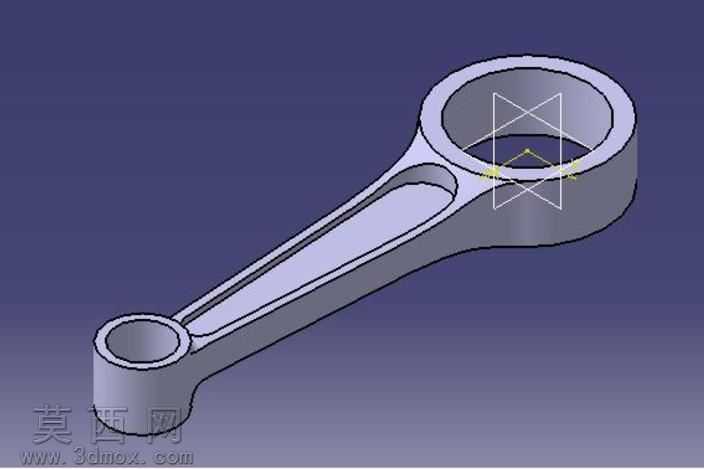

本作品为发动机连杆的三维参数化建模成果，建模过程遵循机械零件设计的规范逻辑，首先从连杆的功能需求出发梳理结构特征：连杆整体为长杆类传动构件，两端分别设置大小不同的环形连接端，大端用于匹配曲轴曲柄销，小端用于连接活塞销，杆身采用工字形截面设计，在保证整体结构强度、抗疲劳性能的同时尽可能降低构件自重，减少往复运动过程中的惯性载荷。建模阶段首先绘制两端环形结构的基准草图，精准控制两端环的内径、外径以及中心距尺寸，确保装配尺寸符合通用内燃机连杆的配合公差要求；随后通过放样特征生成过渡平滑的杆身结构，对杆身与两端环的连接位置做圆角过渡处理，避免应力集中问题，提升零件的结构可靠性。材质设定环节参考实际连杆的常用加工材质，赋予构件合金钢材质属性，调整材质的金属光泽度、粗糙度参数，还原锻造合金钢表面的细腻哑光金属质感，渲染阶段采用柔和的定向光源打光，清晰呈现杆身的曲面过渡、环形结构的壁厚特征以及各部位的倒角细节，直观展现零件的结构形态。设计过程中重点考量连杆的受力特性：作为发动机中传递动力的核心部件，工作过程中需要承受往复惯性力、旋转惯性力以及冲击载荷的复合作用，因此建模时对杆身的截面尺寸、两端环的壁厚参数都做了合理性校验，确保结构在满足轻量化要求的前提下具备足够的刚度与强度，两端环形结构的内孔面预留了轴瓦装配的结构余量，符合实际零件的加工装配逻辑。整体模型结构完整，特征参数清晰，可用于机械原理教学演示、发动机结构拆解展示以及相关零部件的设计参考，完整还原了连杆从功能需求到结构落地的设计逻辑，每一处结构特征都对应实际的功能需求，没有冗余的设计元素，充分体现了机械传动零件设计中功能优先、兼顾工艺性与轻量化的设计原则。
