家用电动绞肉机整机结构三维设计

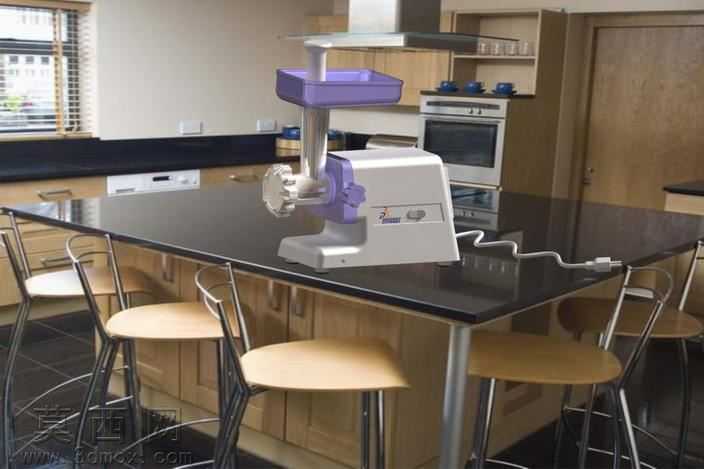

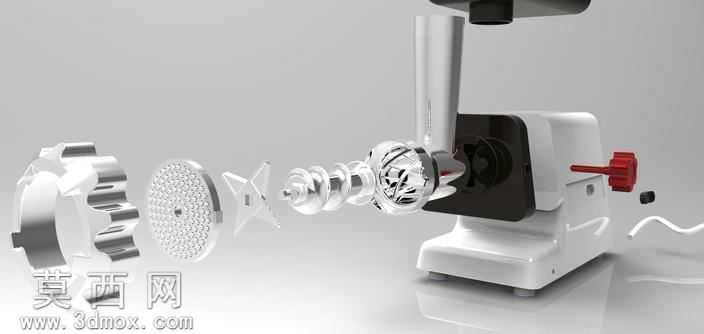

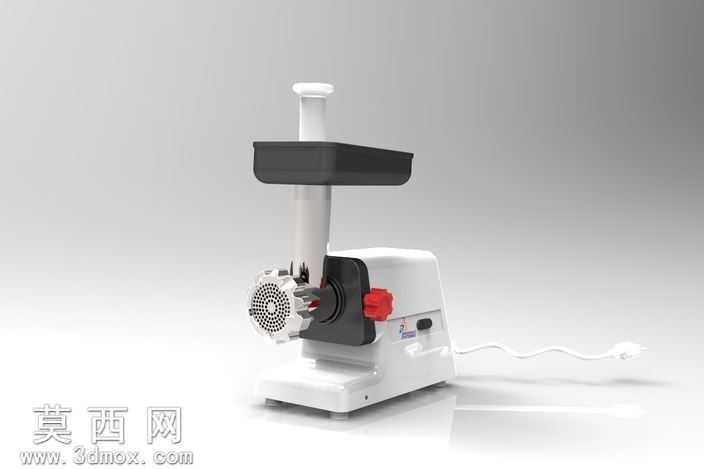

本作品为家用电动绞肉机的完整三维设计方案，建模过程遵循工业产品正向设计逻辑，先完成整体功能框架的规划，再拆分各个功能部件逐一进行精细化建模，最终完成整机的虚拟装配与干涉校验。建模阶段首先搭建整机的基准坐标系，确定进料通道、挤压输送腔、切削绞碎组件、动力传动单元、机身壳体这几个核心模块的空间位置与尺寸比例，确保各部件的装配公差预留合理，避免后续装配出现错位干涉。机身主体外壳采用曲面建模方式，还原家用小电器的圆润流线外观，对壳体表面的分模线、开关安装位、电源线出线口都做了精细化的结构处理，还原真实产品的工艺细节；进料托盘采用宽边敞口的结构设计，托盘与竖直进料筒的衔接处做了顺滑过渡处理，方便食材顺利送入挤压腔，进料筒内部的推送压棒做了适配筒径的尺寸设计，压棒顶部的握持端做了符合人体工学的加宽处理，提升使用时的握持舒适度。核心的绞碎组件部分，对螺旋输送绞龙的螺旋升角、叶片厚度做了符合食材输送逻辑的参数化设计，确保推送食材过程中受力均匀，不会出现食材卡滞的问题；前端的出肉孔板做了阵列式圆孔排布，不同孔径的孔位做了差异化的结构区分，适配不同粗细的绞肉需求，十字切削刀的刀刃角度做了优化设计，保证切削过程顺畅，刀刃与孔板的贴合间隙控制在合理范围，避免出现肉料挤压过度的问题。动力传动部分，内置的电机安装位做了对应的限位卡槽与减震筋位设计，电机输出轴与绞龙的连接卡位做了防转结构处理，保证动力传输稳定不打滑；机身侧面的调节旋钮做了防滑纹理建模，旋钮与壳体的装配间隙做了真实还原，还原实体产品的装配精度。渲染阶段采用哑光白塑料作为机身主体材质，进料托盘与功能旋钮分别采用食品级黑色磨砂塑料与亮面红色塑料材质，金属切削部件采用拉丝不锈钢材质，电源线采用哑光白色软胶材质，通过不同材质的质感对比，还原真实家用绞肉机的视觉效果；场景布光采用柔和的影棚光源，突出产品的结构轮廓与材质细节，底部添加柔和的投影效果，提升整体渲染图的真实感。整个设计完整覆盖了从单个部件建模到整机装配的全流程，所有部件的结构都符合实际生产的工艺要求，可用于产品结构验证、外观方案展示以及相关的教学演示场景。
