AR无人机尾旋翼结构三维设计作品

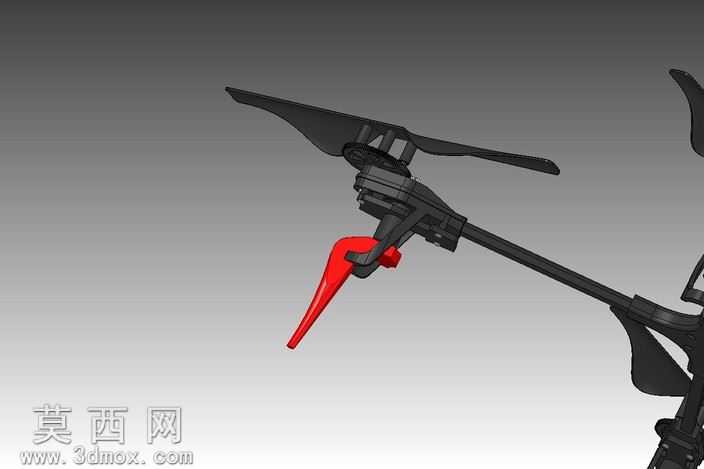

本作品为AR无人机2.0英尺规格的尾旋翼组件三维建模设计，整体建模过程依托三维参数化设计软件完成，从结构拆解到零件装配均遵循真实小型无人机的气动布局与机械传动逻辑。建模初期先对尾旋翼总成进行功能模块拆分，将整体结构划分为尾管连接基座、旋翼夹座、平衡翼片、尾桨夹持构件、尾部防护支撑件五个核心部分，每个零件均按照1:1的真实尺寸比例进行参数化绘制，确保各装配位的公差匹配符合实际生产装配要求。材质渲染阶段针对不同零件的功能属性匹配对应材质效果：主体承力结构件采用哑光黑色高强度工程塑料材质，还原碳纤维增强尼龙的磨砂质感与低反光特性，突出结构件的轻量化与高强度属性；尾部醒目的红色构件采用高光泽耐候ABS材质，通过调整材质的高光反射参数与粗糙度，还原塑料件表面的光滑质感，同时红色配色也符合无人机尾部标识的高可见度设计要求；旋翼叶片部分采用半哑光轻质工程塑料材质，通过细微的纹理贴图还原桨叶表面的注塑成型痕迹，提升模型的真实感。结构设计上重点还原了尾旋翼的变距传动结构，旋翼夹座与中心转轴的配合位预留了合理的转动间隙，平衡翼片与主夹座的连接位做了圆弧过渡处理，避免飞行过程中的应力集中问题；尾管夹持结构设计了快拆卡扣结构，还原真实无人机的快装快拆维护需求，卡扣的锁紧齿、定位凸台等细小结构均做了精细化建模，没有出现结构缺失或倒角遗漏的问题。整体装配过程采用自底向上的装配逻辑，先完成单个零件的特征建模与细节倒角，再通过同轴配合、面重合配合、限位配合等装配约束完成整体组装，确保各运动部件的活动范围符合真实尾旋翼的动作逻辑，最终渲染采用渐变灰色背景，通过三点布光突出结构的层次感与零件间的装配关系，清晰展现尾旋翼总成的结构细节与设计特点。
