9寸碳纤维四旋翼无人机机架结构设计

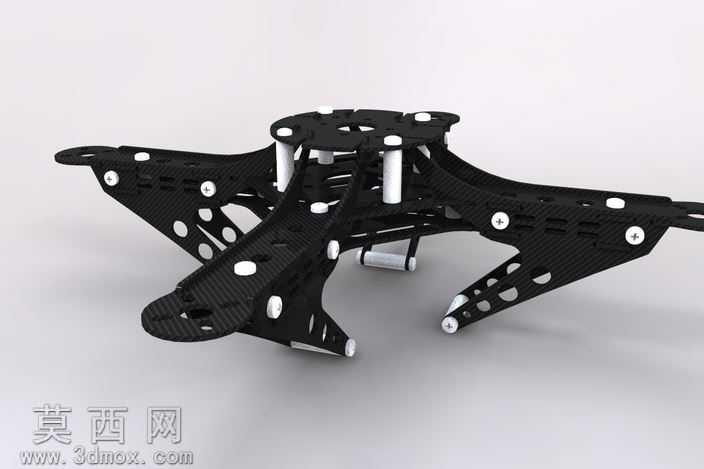

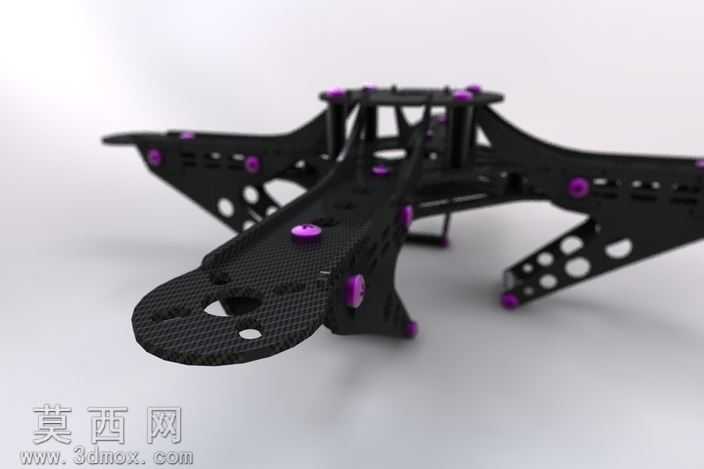

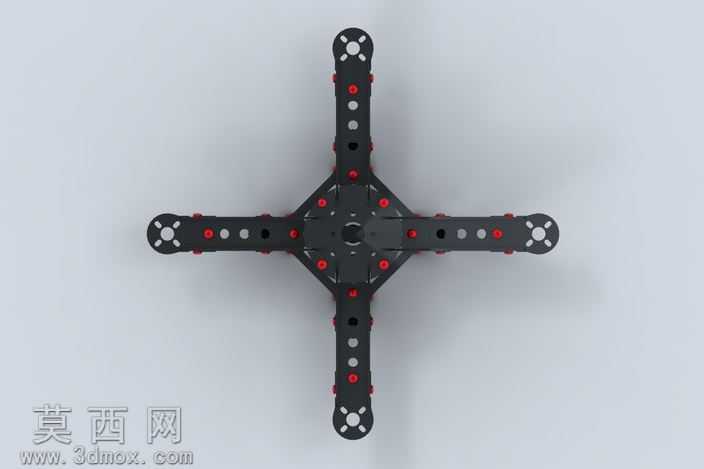

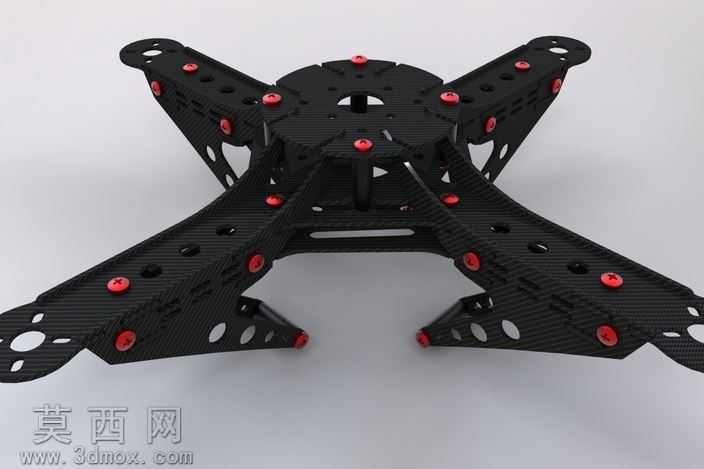

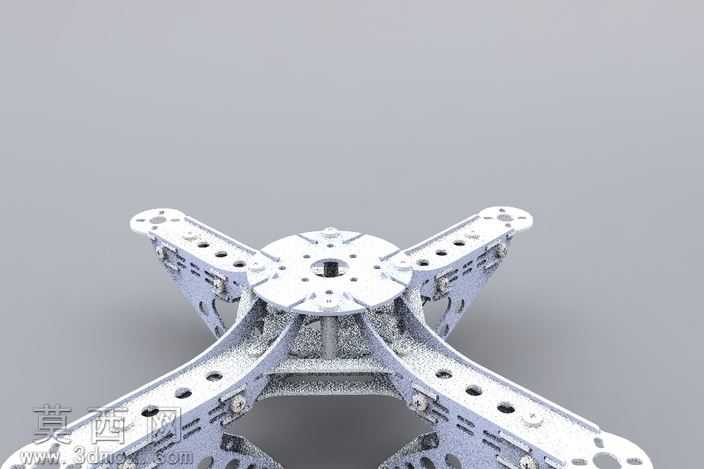

本作品为9寸规格四旋翼无人机机架的三维建模设计成果，建模过程围绕航模机架的轻量化、高刚性核心需求展开，首先完成整体对称式X型布局的基准搭建，以中心安装盘为核心基准，向四个方向等角度延伸机臂结构，严格保证四个机臂的安装孔位同轴度、角度偏差控制在航模装配要求范围内，适配9寸螺旋桨的安装轴距要求，避免桨叶转动时出现干涉问题。建模阶段对机架的分层结构做了精细化还原，中心盘区域设计了多层叠合的安装位，预留了飞控板、电调、电池、图传模块的标准安装孔位，孔位尺寸匹配通用航模紧固件规格，同时在中心盘中部开设走线通孔，方便整机线路的规整排布，减少飞行过程中的线路晃动干扰。机臂部分采用一体化流线型建模设计，在机臂表面合理开设减重镂空孔，在保证结构抗扭强度的前提下尽可能降低机架整体自重，镂空位置避开机臂受力核心路径，兼顾减重效果与结构可靠性；机臂末端设计了电机安装座，预留标准电机孔位与电机线走线槽，同时在机臂上下表面设计了碳板叠合的定位凸台，还原碳纤维板材叠装的真实装配结构。材质渲染阶段，主体机架赋予斜纹碳纤维材质，还原碳板表面的编织纹理与哑光磨砂质感，紧固件部分赋予红色阳极氧化金属材质，模拟航模常用的红色铝合金螺丝头视觉效果，渲染时调整光影角度突出碳板的纹理层次与结构的立体感，清晰展现各部分的装配关系。设计思路上遵循极简实用的航模机架设计原则，去掉冗余的装饰结构，所有结构特征均服务于减重、提升刚性、方便装配的核心需求，机臂与中心盘的连接位置做了加厚补强设计，降低飞行过程中机臂断裂的风险，整体结构对称规整，既满足新手航模玩家的组装调试需求，也能适配日常休闲飞行、航拍练习的使用场景，模型完整还原了机架的所有装配细节，可直接用于结构验证、3D打印打样或者碳纤维板材的切割加工参考。
