方舟嵌入式伺服传动机构三维设计

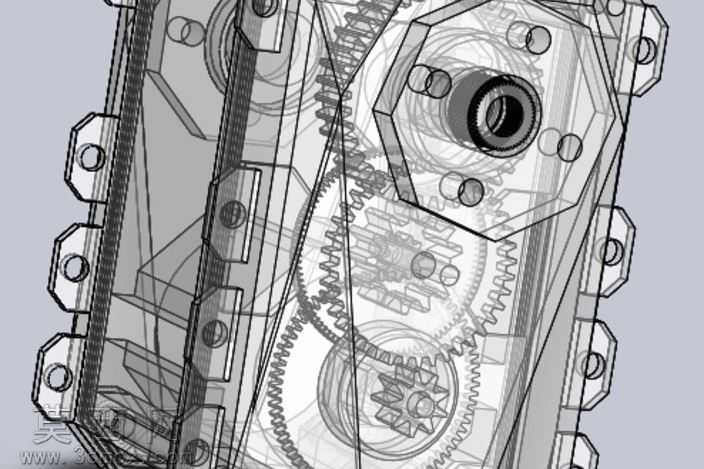

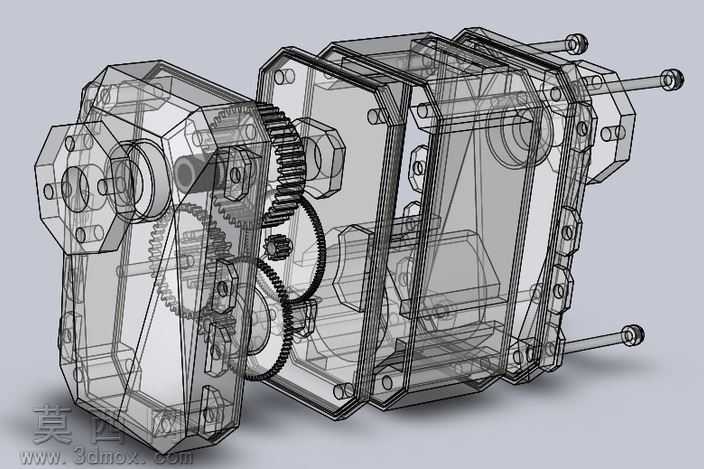

本作品为嵌入式伺服传动机构的三维设计成果，整体采用模块化分层的壳体布局设计，在三维建模过程中，首先完成了多层拼接式壳体的基准搭建，通过草图绘制、凸台拉伸、切除特征完成壳体上的安装孔位、定位槽、轴承配合位的精准建模，保证各层壳体装配后同轴度与配合间隙符合设计要求。传动系统部分，建模时严格匹配齿轮模数、齿数参数，完成了多级直齿轮传动副、同步带传动结构的参数化建模，对齿轮齿形进行了精准拟合，同时完成了输出轴、轴承安装位、电机固定位的结构设计，确保动力传递路径顺畅无干涉。在装配体搭建过程中，通过配合约束完成各零部件的精准定位，对齿轮啮合间隙、同步带张紧度、轴系转动自由度进行了干涉检查，排查并修正了装配过程中存在的结构冲突问题。渲染阶段采用半透明线框叠加实体的展示方式，将外壳设置为半透明玻璃质感材质，内部齿轮、轴、同步带等传动部件采用金属质感材质，清晰展现内部传动结构的布局与传动逻辑，同时保留线框轮廓强化结构的立体感与工程感。设计思路上参考成熟伺服的结构逻辑，沿用同款电机与电气组件的安装尺寸，对支架结构、齿轮排布进行了适配性优化，整体结构紧凑适配嵌入式安装场景，可直接用于个人DIY伺服项目的结构参考，建模过程中对所有配合面、安装位预留了合理的装配公差，保证结构具备实际加工装配的可行性，各传动部件的受力路径经过合理规划，能够满足伺服运行时的扭矩传递需求，壳体的多层拼接设计也方便后续的拆装维护与组件更换。
