高清数字伺服舵机结构三维设计

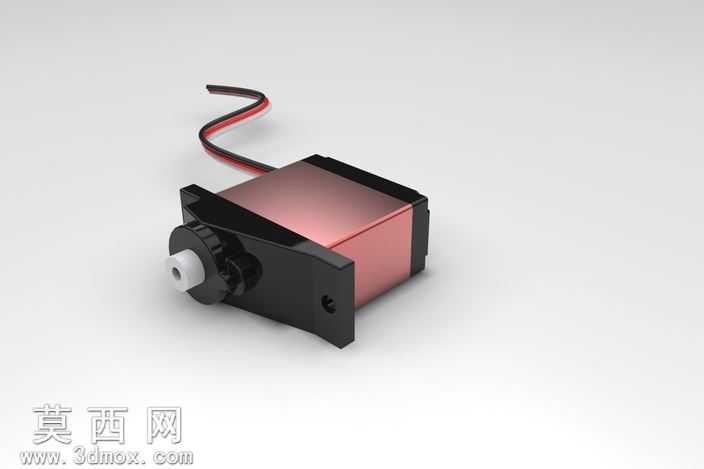

本作品为高清数字伺服舵机的三维建模设计成果，建模过程依托专业三维设计软件完成，整体采用1:1等比例还原实物尺寸，完整复现了舵机从外部壳体到内部核心结构的全部细节。建模阶段首先完成整体轮廓的草绘定位，依据舵机实际安装尺寸确定主体外壳的长宽高参数，外壳部分采用分体式建模逻辑，分别构建黑色工程塑料材质的端盖、安装固定耳与主体框架，固定耳上预留的安装孔位严格匹配行业通用安装标准，可直接用于装配模拟场景。金属质感的中壳部分单独建模，通过曲面拉伸与倒角处理还原金属壳体的顺滑边缘，避免生硬棱角带来的失真感。输出轴部分采用多零件组合建模，分别构建白色塑料输出齿盘、黑色定位卡环与内部传动齿轮组的结构，齿轮的齿形参数符合微型舵机的传动比设计要求，可直观展示舵机的动力传递路径。尾部引出的红黑供电线缆采用扫掠建模方式，还原线缆自然弯曲的形态，避免生硬直线带来的违和感。材质渲染阶段针对不同部件匹配对应材质属性，黑色塑料外壳赋予哑光磨砂塑料材质，调整粗糙度参数模拟工程塑料的细腻磨砂质感；金属中壳赋予玫瑰金金属材质，调整金属度与反射参数，还原金属外壳的细腻光泽与轻微环境反射效果；输出齿盘采用亮面白色硬质塑料材质，线缆部分赋予软质PVC材质，调整半透明与柔化参数模拟线材的柔软质感。场景布光采用柔和的三点布光方案，主光源从侧上方照射，突出舵机主体的结构轮廓与材质差异，辅光源补亮暗部避免死黑，背景采用浅灰色渐变背景，最大程度突出舵机本身的结构细节。设计过程中充分考虑舵机的实际应用场景，所有结构尺寸均参考市售同规格高清数字舵机的实物参数，安装孔位、输出轴尺寸、出线位置均符合通用安装规范，该三维模型可用于航模设计、机器人关节结构验证、教学演示等多种场景，能够直观展示数字伺服舵机的外部形态与装配关系，为相关产品的结构设计、装配模拟提供精准的三维参考依据。
