仿生骨骼结构联动机械手三维设计

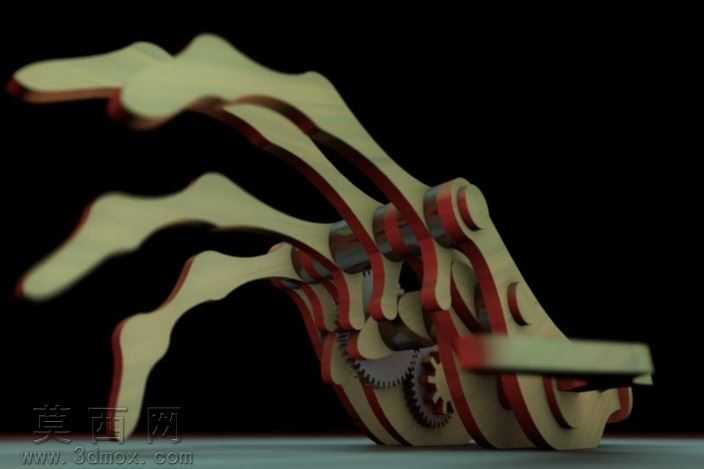

该作品为仿生骨骼形态的联动机械手三维设计，整体造型参考人体手部骨骼的生理结构进行创意化重构，在还原手部指节、掌骨排布逻辑的基础上，将机械传动结构与仿生外观深度融合，实现了造型辨识度与机构功能性的统一。建模阶段采用参数化设计思路搭建整体框架，先依据人体手部骨骼比例确定各指节、掌部构件的尺寸基准，每一段指节构件都做了分层镂空处理，既还原骨骼的轻量化视觉特征，也减少了实体材料的冗余占比，同时在构件衔接处预留了标准转动副的装配空间，保证各指节可按照真实手部的弯曲轨迹完成屈伸动作。传动结构设计上，在掌部核心区域集成了齿轮传动组，通过齿轮啮合的传动比匹配，将单一动力输入转化为多根指节的同步联动，无需为每根指节单独设置驱动源即可实现整手的抓握动作，各转动节点的限位结构经过反复调试，避免动作过程中出现构件干涉或超行程转动的问题。材质与渲染表现方面，主体构件采用哑光浅米色硬质工程材质模拟骨骼质感，构件分层处搭配暗红色衬层强化结构层次感，齿轮传动部分做了金属质感处理，突出机械结构的精密属性；渲染场景采用纯黑背景突出主体轮廓，侧方柔光打光勾勒出构件边缘的轮廓线条，清晰展现镂空结构的通透感与层叠构件的空间关系，底部设置浅灰色承载台弱化悬浮感，让整体视觉重心稳定。设计过程中重点优化了联动动作的流畅度，通过调整各指节的转动角度配比，让机械手的屈伸动作更贴近真实人手的运动逻辑，既可以作为仿生机械原理的演示载体，也可为柔性抓取末端执行器的设计提供创意参考，整体结构无冗余零件，所有构件均可通过常规加工方式制作，具备落地验证的可行性。
