空间交错啮合行星齿轮传动演示结构

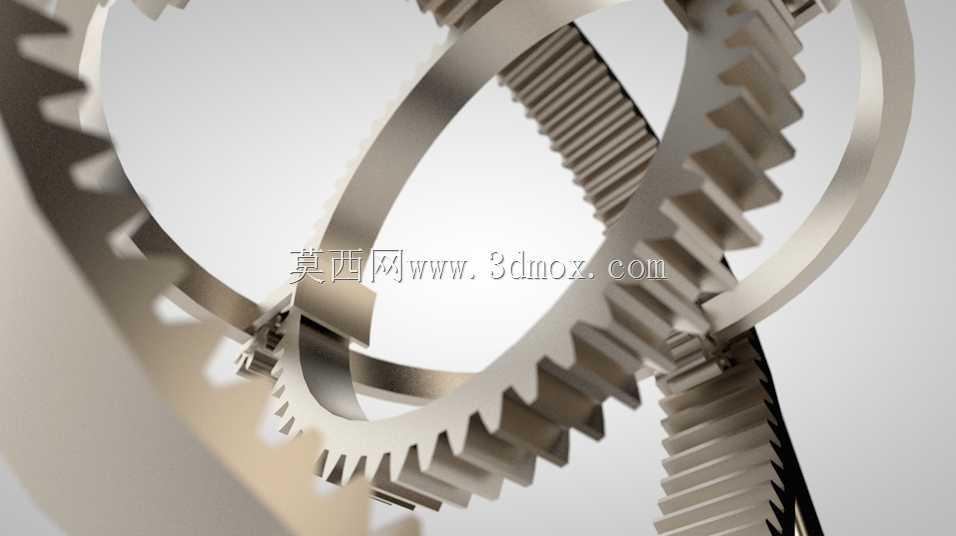

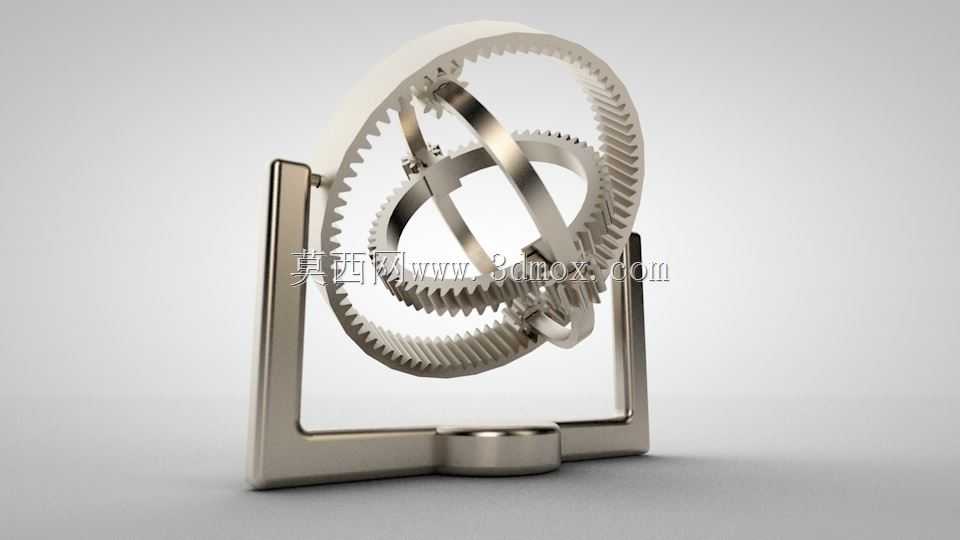

这套空间交错啮合的行星齿轮结构，核心是通过多组不同齿向、不同安装轴线的齿轮副配合，实现多自由度的运动传递，常被用于精密传动演示、多轴运动输出机构的原理验证场景，在需要复合运动输出的精密仪器、多自由度调整平台中，这类空间齿轮排布的结构能在极小的安装空间内实现多方向的运动同步传递，相比传统平行轴齿轮组，它不需要额外增加换向锥齿轮组就能完成空间交错轴的动力传输，能大幅压缩传动机构的整体占用空间。从结构设计逻辑来看，这套结构的内齿圈采用固定安装方式，作为整个传动组的支撑基准，内部嵌套的多组行星轮分别通过交叉布置的保持架进行定位，每一组行星轮的轴线都与相邻轮系的轴线呈固定空间夹角，齿面经过修形处理，保证在交错啮合过程中齿面接触应力均匀分布，避免出现偏载、卡滞的问题。设计过程中需要严格控制各齿轮的分度圆空间位置，确保每一组啮合副的侧隙保持在合理区间，既要避免侧隙过大导致的传动回差，也要防止侧隙过小造成的运转卡涩，尤其是多组轮系同时啮合的状态下，任意一组轮系的位置偏差都会导致整个机构的运动阻力陡增，甚至出现锁死的情况。安装边界方面，整套结构通过底部的U型支架完成固定，支架底部设置有定位凸台，可直接与安装基座的定位槽配合实现快速定位，支架两侧的支撑臂与内齿圈的安装端面采用同轴定位止口配合，保证内齿圈的安装轴线与支架的对称中心完全重合，避免安装偏心带来的运转振动。内齿圈的外径尺寸决定了整套机构的最大安装轮廓，内部行星架的转动行程不会超出内齿圈的端面范围，因此在配套设备设计时，只需要预留出与内齿圈外径匹配的安装空间，以及支架底部的固定安装孔位即可，不需要额外预留轮系摆动的避让空间。实际应用中，这类空间齿轮传动结构除了用作原理演示教具，还可经过参数适配后用于精密光学调整架的多轴同步驱动、小型机器人关节的复合运动输出，它能将单一输入轴的旋转运动分解为多个不同空间方向的旋转输出，不需要额外布置多套独立驱动源，就能实现复杂的空间运动轨迹输出。在建模过程中，需要重点验证各齿轮在运动过程中的齿面干涉情况，因为空间交错轴的齿轮啮合不同于平行轴传动，齿面的接触轨迹是空间曲线，必须通过运动仿真逐帧检查全行程范围内的轮系相对位置，确保轮齿在进入啮合和退出啮合的过程中不会与相邻轮系的齿顶、保持架结构发生刮蹭。保持架的结构采用镂空式设计，在保证行星轮轴安装定位强度的前提下，尽可能降低自身重量，减少运转过程中的转动惯量，让整个传动过程更加平顺，保持架上的行星轮安装孔与轮轴采用小间隙配合，孔位的位置度公差需要严格控制，否则会导致行星轮轴线偏斜，直接影响啮合精度。齿圈与支架的连接采用周向均匀分布的紧固件固定，连接位置避开齿圈的轮齿受力区域，避免紧固件的预紧力导致齿圈产生形变，影响齿形精度。整套结构的运动逻辑是通过固定内齿圈，驱动其中一组行星架作为输入，其余轮系会按照固定的传动比同步产生空间回转运动，各轮系的传动比由各齿轮的齿数、轴线夹角共同决定，设计时可根据实际需要的输出运动轨迹调整齿数配比和轴线夹角参数，适配不同的运动输出需求。在实际选型应用时，需要根据传递的扭矩大小调整齿轮的模数和齿宽，模数越大、齿宽越宽，单组轮副能传递的扭矩就越大，但对应的整体结构尺寸也会同步增加，需要结合安装空间的限制和负载需求做参数平衡。
