风打破式门窗连接铰链结构设计

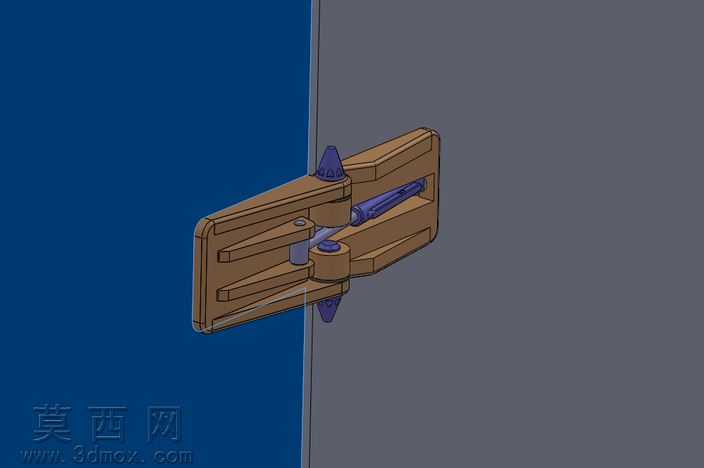

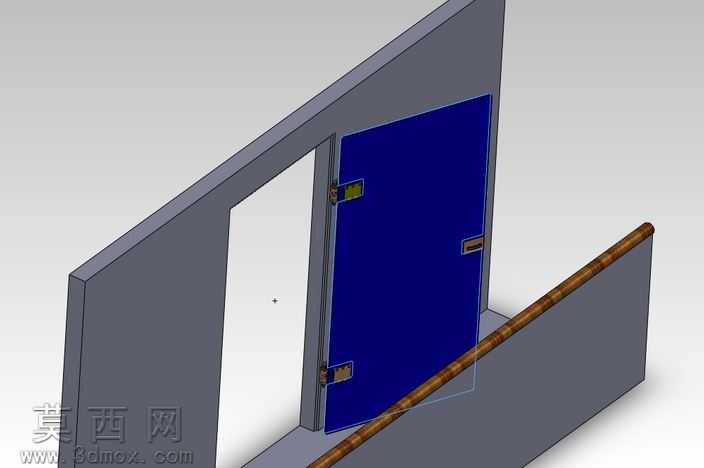

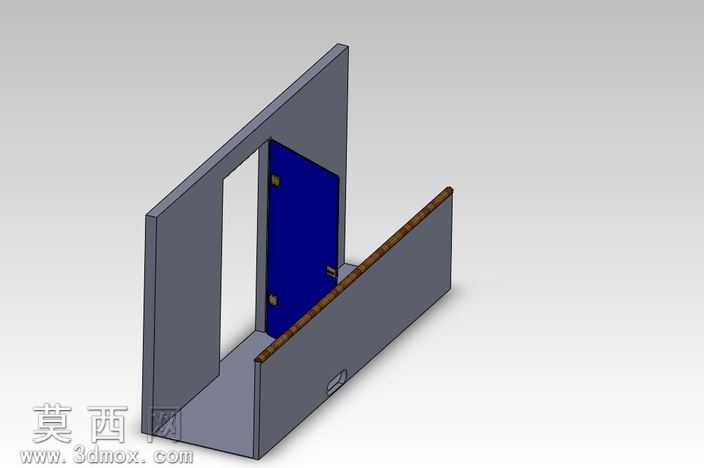

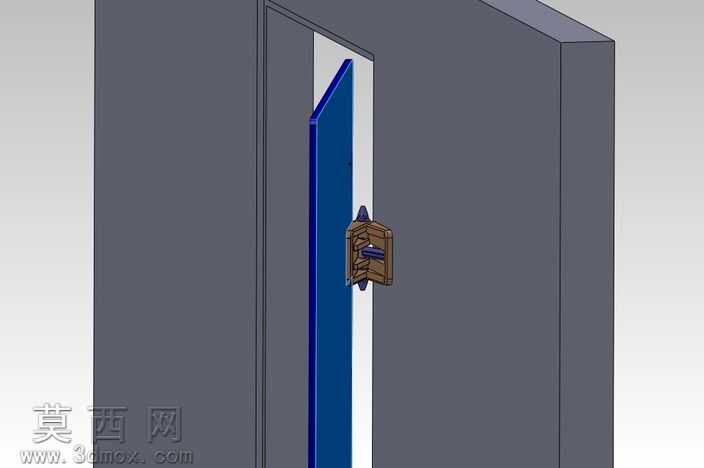

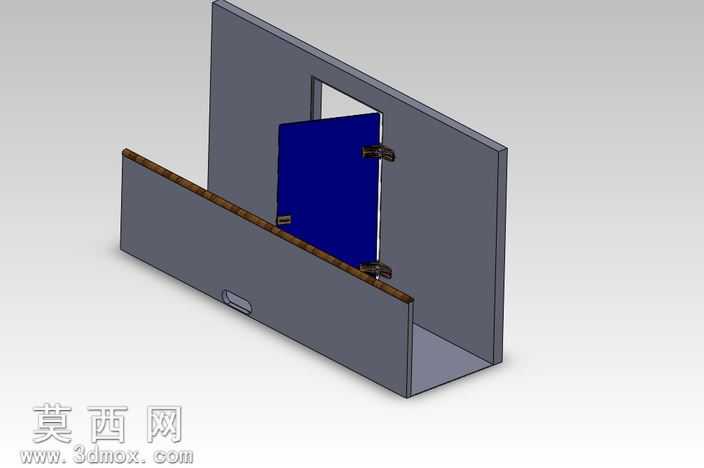

本作品为风打破式门窗铰链的三维建模设计，整体建模过程依托参数化三维设计环境完成，从核心功能需求出发拆解结构组成，将铰链划分为固定基座、活动摆臂、锁紧定位组件、连接转轴四大核心模块，逐一完成各零件的特征建模。建模阶段优先保证各部件的装配公差合理性，对转轴配合面预留合理的转动间隙，对锁紧卡位结构做了特征强化处理，避免长期开合使用出现结构磨损松脱的问题。材质渲染环节针对不同部件做了区分设置，主体承重结构采用仿古铜金属材质，调整材质粗糙度参数模拟五金件做旧的哑光金属质感，锁紧顶丝部件采用高硬度合金材质，调高材质反光度凸显金属构件的精密质感，转轴内部的缓冲阻尼结构采用工程塑料材质，通过半透明材质效果直观展示内部阻尼结构的排布位置。结构设计上充分考虑风打破式铰链的使用场景，优化了摆臂的转动行程，可实现门窗特定角度的开启定位，遭遇强风冲击时可通过内置的阻尼缓冲结构抵消部分冲击力，避免门窗与边框发生刚性碰撞，同时在基座两端设置了锥形锁紧顶丝，可在安装完成后微调铰链的安装松紧度，适配不同厚度的门窗型材安装需求。设计过程中反复验证各活动部件的运动干涉情况，调整摆臂的铰接点位置，让铰链开合过程顺滑无卡顿，整体结构紧凑无冗余设计，既满足门窗连接的承重需求，也兼顾了外观的整体性，安装后可与门窗型材形成协调的视觉效果，同时结构拆解方便，便于后期的维护与部件更换，适配多种民用及商用门窗的安装使用场景。
