联锁钛环环形锁具构件三维设计

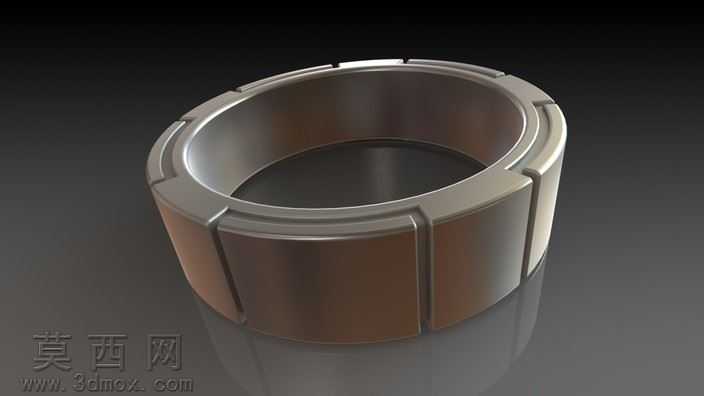

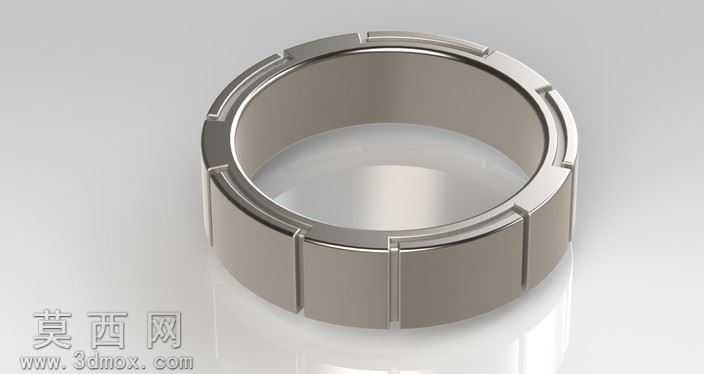

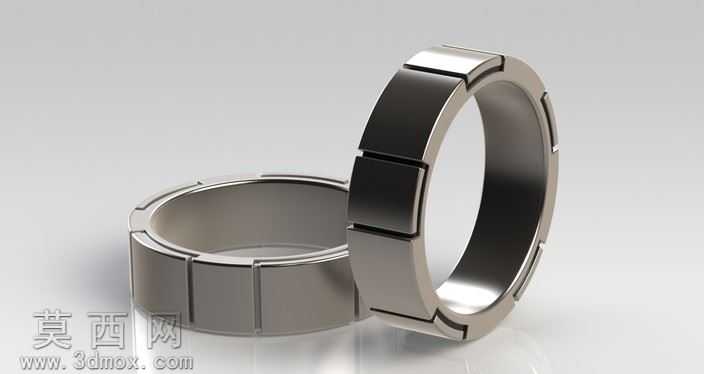

本作品为联锁钛环的三维设计成果，建模阶段采用SolidWorks软件完成全参数化构建，首先以旋转凸台命令生成钛环的基础环形基体，精准控制环体内径、外径与轴向高度的尺寸比例，保证环形结构的同轴度公差符合锁具配件的装配要求。针对环体外周均匀分布的联锁卡槽结构，通过拉伸切除命令完成单个槽位的特征创建后，采用圆周阵列命令实现所有槽位的等角度均匀排布，确保每一处卡槽的槽深、槽宽与侧壁倾斜角度完全一致，满足联锁结构的咬合对位精度需求。建模过程中对环体的内外棱边均添加了适配的圆角过渡特征，避免锐边应力集中的同时，还原钛材质零件加工后的边缘钝化效果。材质编辑阶段，为模型赋予钛金属专属材质参数，调整金属基底的漫反射颜色为钛材特有的银灰偏暖色调，设置较高的反射强度与适中的粗糙度数值，模拟钛合金经精密机加工后呈现的半哑光金属质感，同时添加各向异性反射参数还原金属切削加工留下的细微纹理方向。渲染环节采用影棚级三点布光方案，主光源从侧上方45度角投射，突出环体外周卡槽的立体结构与金属表面的光影层次，辅助光源从另一侧补光消除暗部死黑，底部添加反光板捕捉环体底面的柔和反射，背景采用深灰渐变纯色突出金属零件的质感表现。设计思路上，该联锁钛环作为锁具的核心联锁构件，重点考量环形结构的受力均匀性，外周的分块式凸起卡槽既承担联锁咬合的功能，又通过等距分布的结构设计保证环体受力时的应力分散，内圈光滑圆柱面保证与配套轴件的转动配合顺滑，整体结构简洁紧凑，在满足联锁功能的前提下尽可能精简零件体积，适配小型锁具的装配空间需求，所有特征建模均保留完整参数化历史记录，可根据实际装配需求快速调整尺寸参数，适配不同规格的锁具产品设计。
