三通法兰式液压管路连接接头结构

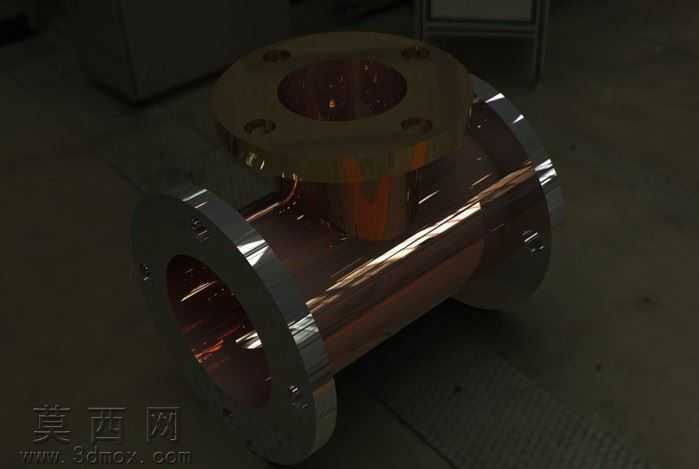

本作品为三通法兰式液压管路连接接头，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循液压管路连接的通用尺寸规范，对法兰盘的螺栓孔位、通体内径、管壁厚度等关键参数进行精准约束，确保模型可直接用于后续的工程校核与装配模拟。模型主体采用三通式腔体结构，三个连接端均设置标准法兰盘结构，法兰盘上均匀分布螺栓安装孔，可通过螺栓紧固实现与对应液压管路、液压元件的刚性密封连接，能够满足多通路液压介质的分流、汇流传输需求。材质渲染阶段，对接头主体金属部分采用抛光红铜材质进行表现，还原铜质液压接头的金属质感，表面设置符合真实金属光学特性的反射、高光参数，模拟车间环境下金属表面的光影反射效果；法兰连接端面采用亮面镀铬金属材质，突出法兰加工面的光洁度与装配定位特征，整体渲染效果真实还原实物的材质层次与结构细节。结构设计上，通体采用等径腔体设计，内部流道无突兀转角，可有效降低液压介质传输过程中的流阻损失，减少紊流、气蚀等问题的发生概率；法兰盘与主体腔体的衔接位置设置过渡圆角，既能够降低应力集中风险，提升接头在高压液压工况下的结构强度，也让整体外观更符合工业产品的设计逻辑。建模过程中对各部件的装配关系进行了完整定义，法兰端面、螺栓孔位均设置了装配基准，可直接导入装配环境与其他液压元件完成配合，无需额外调整尺寸参数。整体模型结构完整，细节表现到位，既可以作为液压系统设计的装配组件使用，也可用于液压相关的教学演示、方案展示场景，能够直观呈现法兰式液压三通接头的结构特点与连接方式。
