带操作手柄的涡轮结构三维设计作品

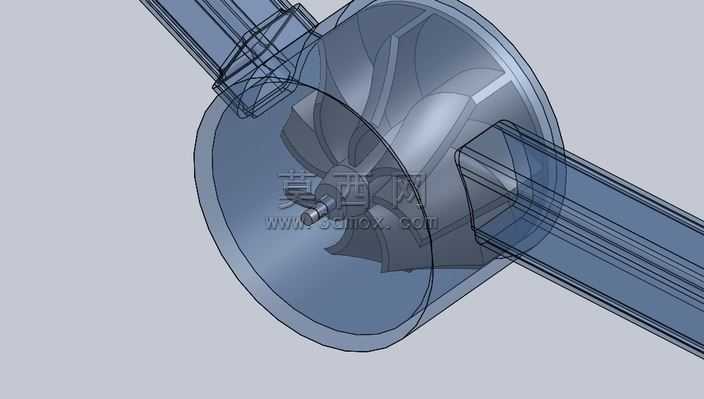

本作品为带操作手柄的涡轮结构三维设计，建模阶段采用主流三维机械设计软件完成全参数化搭建，首先梳理涡轮与配套手柄的装配逻辑，以涡轮的中心回转轴线为全局设计基准，先完成涡轮主体的轮廓构建：针对涡轮的圆形基体，通过旋转特征生成核心回转结构，再对涡轮端面的导流叶片结构进行阵列特征处理，保证每片叶片的弧度、厚度、倾斜角度完全一致，符合流体动力传递的结构需求。手柄部分采用对称式双杆设计，通过拉伸特征生成杆身的长条矩形截面，再对杆身与涡轮基体的连接位置做圆角过渡处理，避免应力集中的结构缺陷，同时在手柄末端做微幅收窄的倒角设计，匹配实际握持操作的人机需求。材质与渲染阶段，为涡轮主体赋予高光亮面的深色工程塑料材质，调整材质的反射率与粗糙度参数，模拟硬质工程塑料的细腻光泽质感，同时在涡轮中心位置添加微小的高亮点光源效果，突出涡轮中心的定位结构细节；手柄部分采用与主体一致的深色材质，适当降低反射率，区分手柄与涡轮主体的视觉层次，背景选用哑光纯黑平面，打光采用侧前方45度柔光，避免过度反光遮挡结构细节，同时保留自然的阴影效果，增强模型的立体真实感。结构设计上，重点保证涡轮与手柄的同轴度要求，将手柄的安装面与涡轮基体的侧面做完全贴合的配合约束，双杆对称分布在涡轮中心轴线的两侧，保证转动操作时受力均匀，不会出现偏载卡顿的问题；涡轮端面的叶片采用流线型曲面设计，每片叶片从中心向外平滑延伸，曲面曲率连续无断点，既满足流体通过时的导流需求，也保证了模型结构的工艺合理性，可直接用于后续的3D打印验证或者注塑模具开发参考。整个建模过程严格遵循机械设计的规范，所有特征的尺寸参数都可编辑调整，方便后续根据实际使用场景修改涡轮直径、手柄长度、叶片数量等核心参数，适配不同的传动工况需求。
