凸轮驱动步进送料传动机构设计

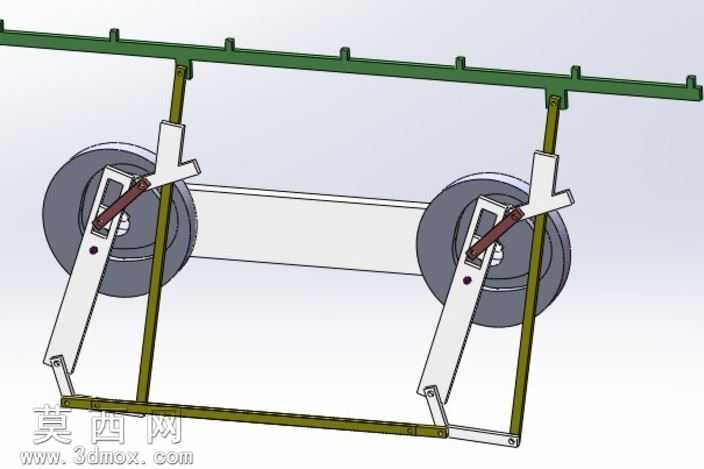

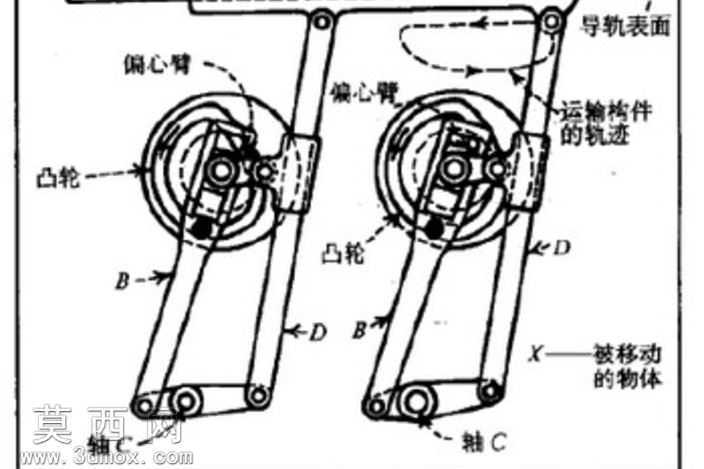

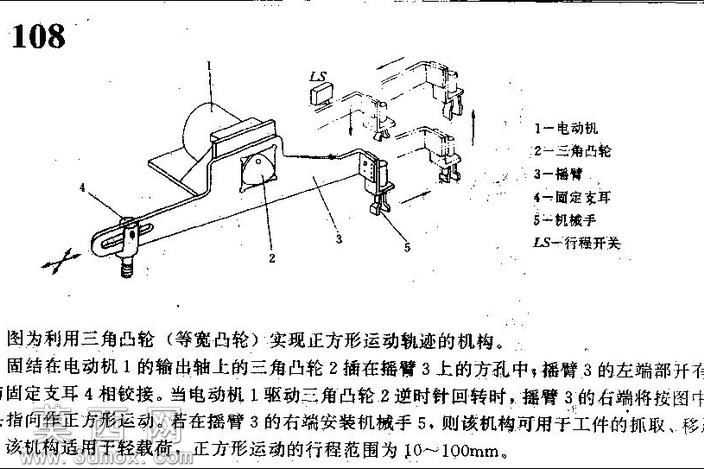

本模型为步进送料传动机构，采用SolidWorks进行全参数化三维建模，整体建模过程严格遵循机械设计原理，完整还原机构的运动逻辑与装配关系。建模阶段先完成核心零件凸轮的轮廓绘制，根据送料行程与间歇运动的时序要求，精准绘制凸轮的工作廓线，确保偏心臂随凸轮转动时能输出预设的运动轨迹，再依次完成偏心臂、连杆、输送构件、触头等零件的建模，每个零件的尺寸配合均按照机械传动的公差要求设定，保证装配后无干涉、运动顺畅。装配过程采用自下而上的装配方式，先完成凸轮与转轴的同轴配合，再依次装配偏心臂与凸轮的铰接副、连杆与偏心臂的转动副、输送构件与机架的移动副，所有运动副均添加正确的配合约束，可直接用于运动仿真验证。模型未添加冗余渲染材质，保留零件的金属质感默认外观，重点突出机构的结构组成与传动逻辑：双组对称布置的凸轮偏心结构同步转动，带动连杆做周期性的平面运动，使输送构件沿导轨表面走出矩形轨迹，在触C接触被移动物体时完成向前推送动作，回程时抬升脱离工件，实现步进式间歇送料，运动过程无冲击，送料步距精准可调节。设计过程中重点优化了凸轮轮廓的压力角，避免传动过程中出现自锁问题，同时对连杆的铰接位置进行参数化调整，可通过修改偏心距快速适配不同的送料行程需求，模型包含完整的零件特征与装配约束，可直接导出工程图用于生产加工，也可作为自动化送料设备的基础机构模块进行二次开发，适配不同工况下的物料输送需求。
