带气动振动器的粉末涂料储料推车

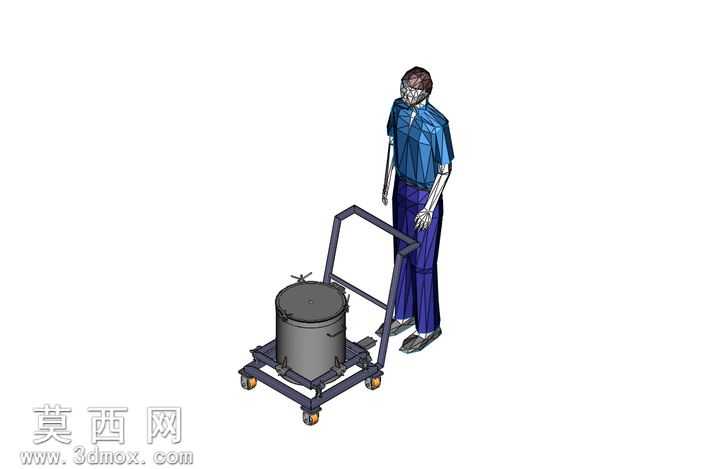

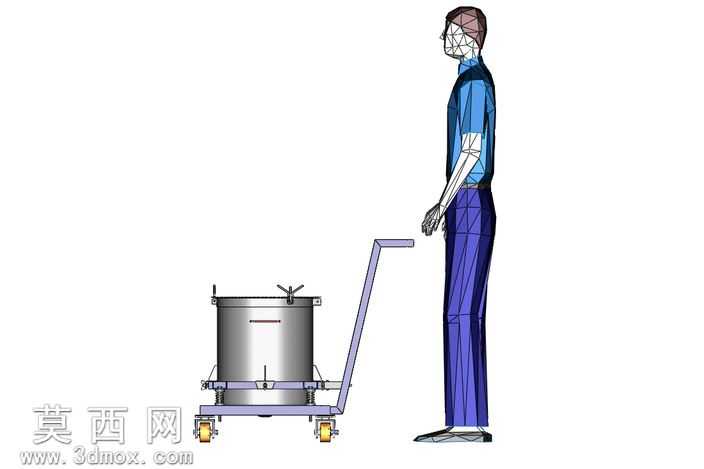

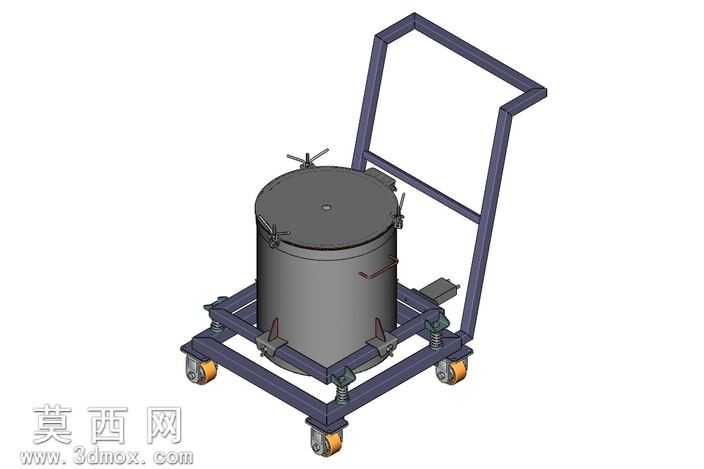

本模型为面向粉末喷涂作业场景设计的移动式粉末涂料储料供料装置，整体采用三维参数化建模完成，所有零部件均按照实际工业生产的尺寸比例搭建，可直接用于结构验证与生产参考。模型主体由立式圆柱储料桶、带推手的移动车架、减震固定组件、脚轮组件、气动振动器安装位五大模块构成，建模过程中对每一处连接结构都做了精细化还原：储料桶顶部设置带快拆卡扣的密封端盖，端盖上预留加料口与气路接口，桶身侧面设置搬运把手与出料接口，桶底通过四个带快速锁紧结构的固定卡箍与车架连接，方便快速拆装换料。车架部分采用方管焊接结构建模，后侧设置符合人体工学高度的倾斜推手，底部框架四角安装带减震弹簧的支撑座，弹簧参数按照满载状态下的减震需求设置，可有效过滤移动过程中的颠簸，避免桶内粉末出现板结或溢出问题；车架底部四个角安装万向脚轮，其中前轮带刹车结构，可在作业位置实现稳定驻停。模型渲染阶段采用写实材质方案：储料桶使用哑光金属材质模拟实际碳钢喷塑的表面质感，车架采用深灰色磨砂金属材质还原方管焊接后的喷涂效果，脚轮采用橡胶与金属组合材质，弹簧采用亮面金属材质还原弹簧钢的质感，所有紧固件都还原了镀锌件的金属光泽。设计思路围绕粉末喷涂作业的实际痛点展开：针对粉末涂料易吸潮板结、供料不畅的问题，在桶底预留气动振动器安装位，作业时可通过气动振动带动桶身微幅振动，保证粉末持续均匀下落，避免架桥堵塞；针对传统固定式储料桶换料不便、移动困难的问题，采用带脚轮的推车式结构，可在不同喷涂工位间灵活转移，配合弹簧减震结构，移动过程中不会因震动导致粉末飞扬或桶体移位；快拆式的桶体固定结构，可在更换不同颜色粉末时快速拆卸料桶进行清理，减少换色等待时间，提升喷涂作业的整体效率。建模过程中对所有配合间隙都做了校验，保证卡箍锁紧、脚轮转动、弹簧压缩等动作都可在装配环境下正常模拟，无结构干涉问题。
