多接口带安装法兰的流体管路接头

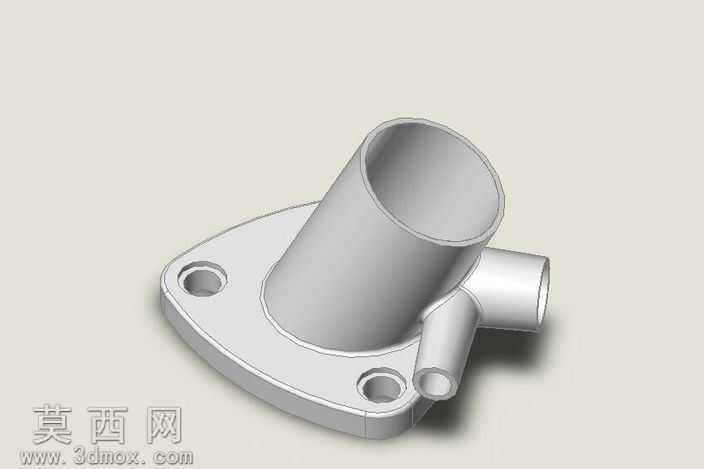

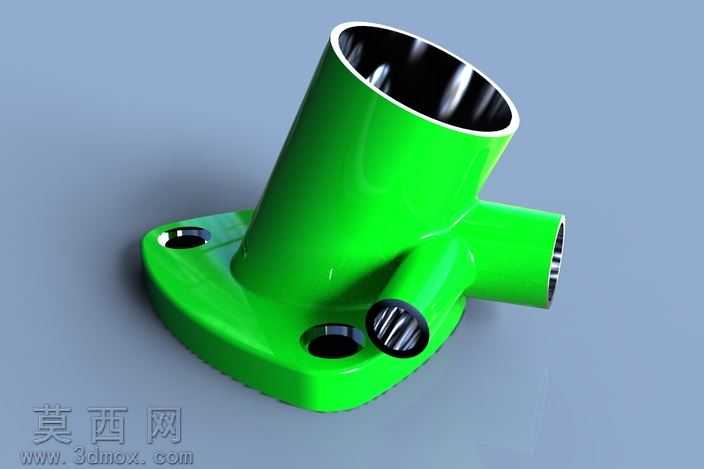

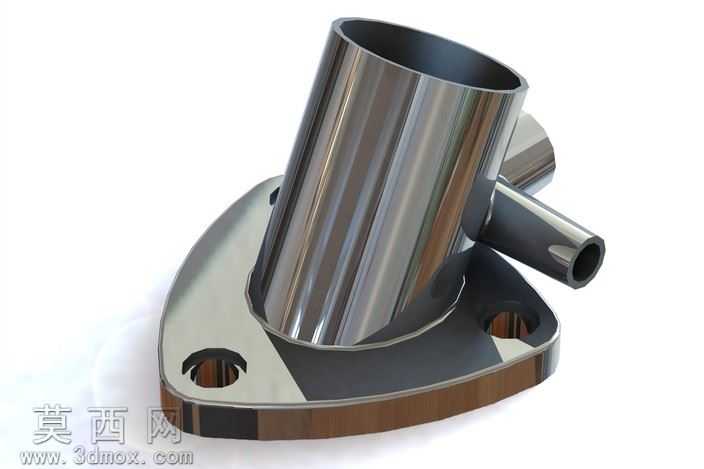

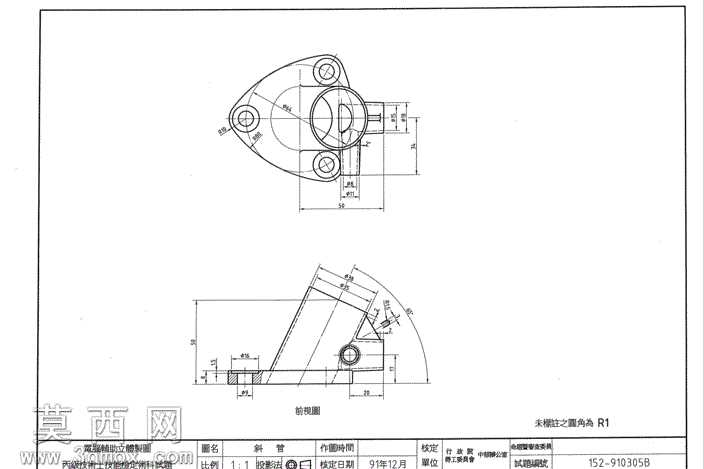

本作品为一款多通路流体管路接头的三维建模作品，建模阶段采用参数化特征构建逻辑，首先以三角形安装法兰盘作为基础特征，精准绘制法兰盘上两个对称分布的安装通孔的定位尺寸与孔径参数，保证安装孔的位置度符合机械装配公差要求，后续可直接对接工程图的尺寸标注与生产加工需求。主体管路采用拔模特征构建倾斜的主通径圆筒结构，建模过程中严格控制圆筒的壁厚均匀性，通过抽壳特征统一设定管壁厚度，避免出现壁厚突变导致的流体阻力异常或结构应力集中问题。在主筒体侧壁依次构建两个不同通径的侧向接口，其中稍大的侧接口与主筒体采用相贯线融合特征，通过圆角过渡处理相贯位置的尖锐棱边，既优化了流体在管路交汇处的流动平顺性，也避免了结构应力集中点的产生；更小的斜向侧接口则采用凸台拉伸加抽壳的方式构建，精准控制接口的伸出长度与端面平面度，保证后续对接管路时的密封面贴合度。渲染阶段采用哑光银灰色金属材质模拟铝合金或铸钢的金属质感，通过环境光遮蔽效果突出各接口的轮廓层次与法兰盘的安装面结构，调整材质粗糙度参数还原机械加工后的金属表面哑光质感，避免过度反光导致的结构细节丢失。设计思路上围绕流体管路的分流汇流功能展开，三角形法兰盘的结构设计相比圆形法兰更节省安装空间，两个安装孔即可实现可靠固定，适配安装空间受限的设备内部管路布局场景；不同通径的侧接口可同时对接不同管径的外接管路，实现单接头的多通路流体传输功能，减少管路系统中接头的使用数量，降低管路泄漏风险。建模过程中所有特征均保留完整的参数化历史记录，可根据实际使用需求快速调整主通径、侧接口通径、法兰安装孔距、管壁厚度等核心参数，适配不同压力等级、不同流量需求的流体传输场景，所有棱边均按照机械设计规范添加了合适的工艺圆角，既符合实际生产中的去毛刺工艺要求，也提升了零件的结构强度与外观质感。
