十字滑块式奥尔达姆轴间耦合传动机构

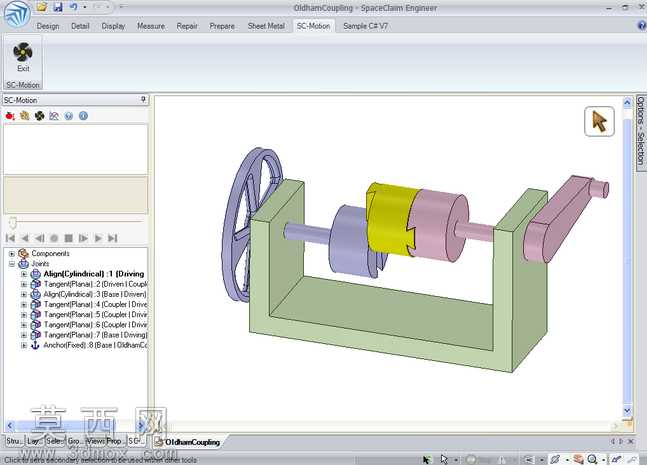

本作品为奥尔达姆耦合（即十字滑块联轴器）传动机构的三维建模成果，建模过程依托三维参数化设计环境完成，整体结构严格遵循十字滑块联轴器的经典传动原理进行搭建。模型整体采用开式机架支撑结构，两侧立式支撑板与底部基座采用一体化建模逻辑，保证支撑结构的刚度基准，机架边缘做了工艺性倒角处理，还原实际加工中的去毛刺工艺特征。传动部分依次包含主动端带轮、主动轴、主动侧半联轴器、中间十字滑块、从动侧半联轴器、从动轴以及手动摇柄组件，各零件间的装配约束完全按照实际机械装配逻辑设置：主动轴与从动轴保持平行但存在预设偏心距，还原十字滑块联轴器补偿径向偏移的核心功能特性，中间滑块两侧的凸榫分别与两侧半联轴器端面的凹槽形成滑动配合约束，可在传动过程中沿凹槽方向自由滑动以抵消两轴的偏心误差。材质设置上，机架部分采用哑光灰绿色铸铁材质表现，还原普通机床类支撑件的材质质感；两侧半联轴器与中间滑块分别采用紫色、明黄色的金属烤漆材质区分，清晰展示三个核心传动零件的配合边界；轴类零件采用亮面银灰色钢材材质，带轮采用深灰蓝色工程塑料材质，摇柄部分采用粉紫色金属材质，不同零件的材质区分度高，可直观识别各组件的功能分区。建模过程中对各配合面的尺寸公差做了参数化预留，保证滑动配合面的运动间隙符合实际机械设计要求，避免运动仿真过程中出现干涉问题。完成装配后依托运动仿真模块对机构进行运动学验证，设置主动轴的旋转驱动后，可观测到中间滑块随主动轴转动的同时，在两侧半联轴器的凹槽内做周期性往复滑动，将主动轴的旋转运动无背隙地传递至存在偏心的从动轴，完整复现奥尔达姆耦合机构的运动特性，可用于机械原理教学演示、联轴器结构选型参考以及相关传动方案的验证场景，模型各零件均为可编辑参数化特征，支持根据实际轴径、偏心距需求进行参数调整，适配不同的传动设计场景。
