V型六缸内燃机结构三维设计作品

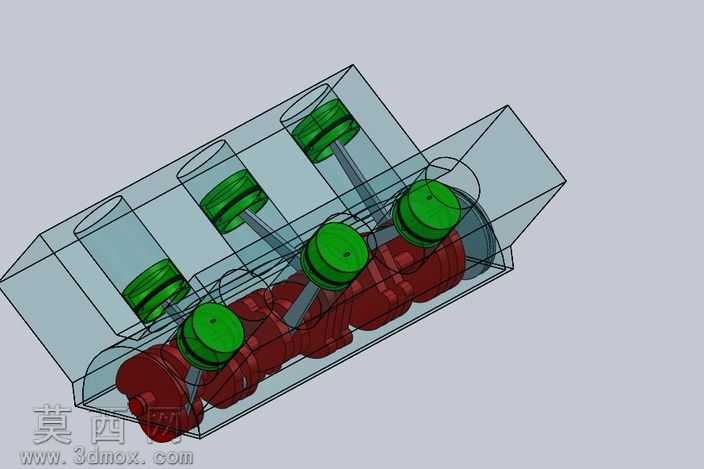

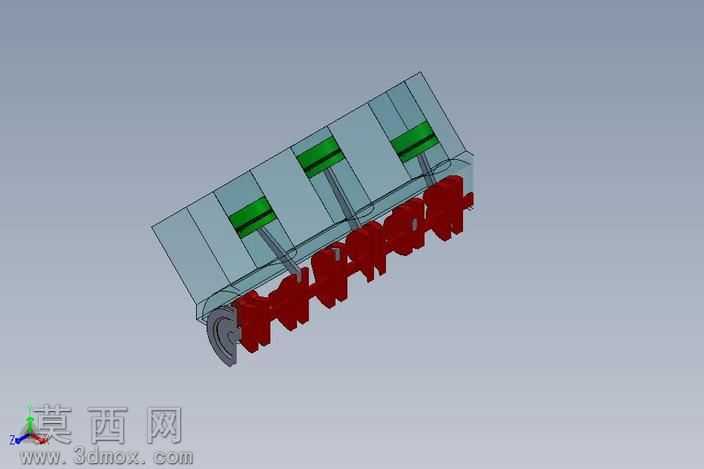

本作品为V型布局内燃机的全参数化三维结构模型，采用主流三维机械设计软件完成全流程建模，整体采用半透明剖视的展示方案，清晰呈现发动机内部核心构件的装配关系与运动逻辑。建模过程严格遵循内燃机实际设计规范，首先完成整体布局基准的搭建，确定两列气缸的V型夹角参数，以曲轴中心为全局装配基准，依次完成曲轴、连杆、活塞、气缸体等核心部件的建模。材质分配上，将气缸体外层设置为半透明浅灰工程塑料质感材质，既保留缸体整体轮廓的辨识度，又不会遮挡内部构件；曲轴、连杆等承受交变载荷的运动构件赋予深红色金属烤漆材质，模拟铸钢部件的表面处理效果；活塞组件采用亮绿色硬质阳极氧化质感材质，清晰区分不同功能的构件，提升整体视觉层次感。结构设计上，完整还原了V型发动机的核心特征：两列气缸呈夹角对称布置，每列设置三个独立气缸，对应六个活塞组件分别通过连杆与曲轴上的六个曲柄销连接，曲轴采用整体式锻造结构设计，平衡块与曲柄销、主轴颈为一体化建模，准确还原了曲柄连杆机构将活塞往复直线运动转化为曲轴旋转运动的机械原理。建模过程中对所有配合面进行了公差适配设计，活塞与气缸壁保留合理的配合间隙，连杆大头与曲柄销、连杆小头与活塞销均设置了符合装配要求的配合关系，所有构件的倒角、圆角等工艺细节均按照实际机加工要求完成建模，不存在几何干涉与破面问题。设计思路上采用自顶向下的装配设计方法，先确定整机的核心性能参数与布局尺寸，再逐级拆分零部件进行详细设计，确保各部件的位置精度与装配合理性，同时通过半透明外壳的渲染方案，让使用者无需拆解模型即可直观理解V型发动机的内部构造与工作逻辑，可作为内燃机原理教学、机械结构认知、动力系统方案展示的数字化参考模型，完整呈现了往复式内燃机核心的动力传递结构与V型布局的紧凑化设计优势。
