直列十二缸发动机缸体结构三维设计

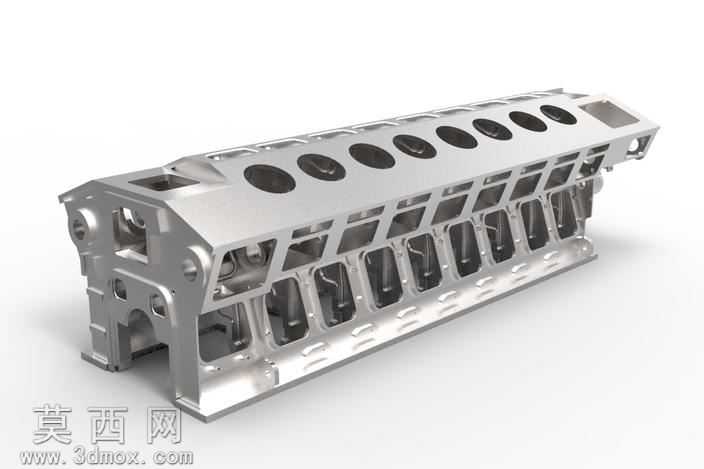

本作品为直列排布的十二缸发动机缸体三维建模成果，是课程项目中针对引擎组件开展强度计算的核心载体。建模过程依托三维参数化设计逻辑，首先梳理发动机缸体的功能需求与结构边界，明确缸体作为内燃机核心承载构件，需要同时容纳活塞往复运动、集成冷却水道、布置润滑油路、承载缸盖与曲轴机构的多重功能定位，以此为基础搭建整体建模框架。建模阶段先构建缸体的主体基体特征，通过拉伸、切除等基础命令生成缸体的长条形整体轮廓，精准排布十二个同轴等距排列的气缸安装孔位，每个孔位的尺寸精度严格匹配对应缸径设计参数，保证后续活塞组件装配的适配性。随后逐步细化缸体的外部与内部结构：外部加工出各类安装凸台、连接耳座与螺栓过孔，用于匹配缸盖、油底壳、正时机构、进排气歧管等外围部件的安装定位；内部通过布尔运算与腔体切除命令，设计出连通的冷却水流道与润滑油路通道，还原真实缸体的流体通路布局，同时在缸体侧壁设计加强筋结构，在保证整体轻量化的前提下提升结构刚性，满足强度计算的力学性能要求。材质渲染阶段，为缸体模型赋予铸铝材质属性，还原金属铸造件的哑光金属质感，对加工配合面做轻微的高光处理区分铸造毛坯面与机加工面，通过环境光影调整凸显缸体复杂的腔体结构与细节特征，让模型的视觉呈现更贴近真实工业产品的质感。设计过程中同步考虑结构的力学合理性，对缸体的受力薄弱区域做加厚处理，所有过渡位置采用圆角过渡避免应力集中，为后续的有限元强度计算分析提供精准的几何模型基础，完整还原大排量直列发动机缸体的结构特征与设计逻辑。
