职业高中教学用麦克尔电锯结构设计

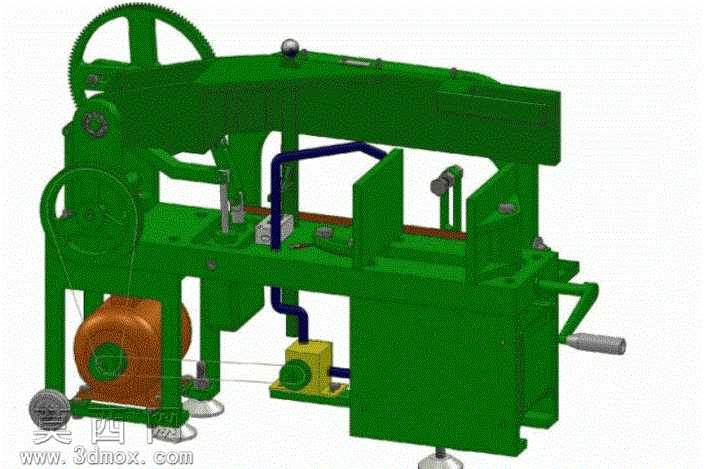

本作品为面向职业高中教学场景设计的麦克尔电锯三维模型，整体采用SolidWorks完成全参数化建模，完整还原了设备的全部机械结构与功能部件。建模过程中严格遵循机械设计的尺寸规范，对每一个零部件进行独立建模后完成总装配，确保各部件之间的装配关系准确，运动副的约束设置符合实际机械运动逻辑，可直接用于运动仿真演示。模型外观渲染采用贴近真实工业设备的材质表现：机身主体框架采用哑光绿色金属漆材质，还原老式工业锯床的涂装质感；驱动电机部分采用棕褐色铸铁材质搭配金属端盖，表现出电机的厚重质感；传动齿轮、手轮、操作手柄等外露操作部件采用抛光钢材材质，表现金属加工件的光洁度；液压管路采用深蓝色橡胶材质，区分不同功能的管线部件；支撑脚轮采用黑色橡胶搭配金属轮毂，还原移动部件的真实材质特性。结构设计上完整还原了麦克尔电锯的核心功能模块：上部的锯弓传动机构包含大直径传动飞轮、锯条张紧结构、锯弓导向组件，可清晰展示锯条的往复运动传动路径；下部动力模块包含驱动电机、带传动机构、液压动力单元，完整呈现动力从电机输出到锯切执行端的传递过程；机身中部设置工件夹持定位机构，包含可调式挡料板、夹紧手柄，可展示工件装夹定位的操作逻辑；机身侧面设置手动操作手柄，用于控制锯切进给动作，底部设置可调支撑脚与移动脚轮，兼顾设备工作时的稳定性与移动转运的便利性。设计过程中充分考虑教学演示需求，对内部传动结构未做过多简化遮挡，可让学习者清晰观察到带传动、齿轮传动、液压辅助支撑等结构的布局与连接方式，各零部件的建模保留了合理的工艺特征，比如铸件的拔模斜度、机加工面的倒角、紧固件的标准件特征，让模型既具备结构展示性，又符合实际机械加工的工艺逻辑，可作为机械专业教学中锯切设备结构讲解、装配工艺演示、传动原理分析的直观三维教具，帮助学习者快速理解卧式锯床的工作原理与结构组成。
